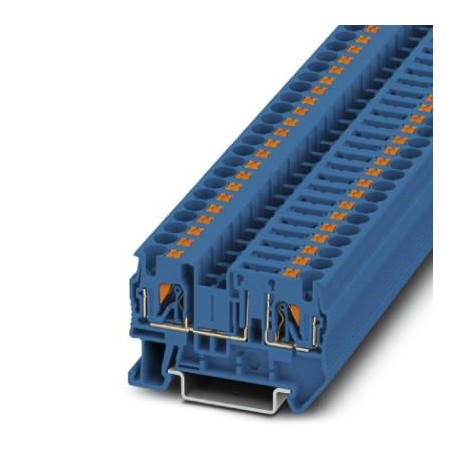

PT 4-TG BK 1067752 PHOENIX CONTACT Déconnecter le bornier
PT 4-TG BK
1067752
PHOENIX_CONTACT
50
Déconnecter le bornier
Borne interruptible, le courant et la tension sont déterminés par le connecteur utilisé., tension nominale : 500 V, courant nominal : 20 A, type de raccordement : raccord enfichable, section de dimensionnement : 4 mm², section : 0,2 mm² - 6 mm², montage : NS 35/7,5, NS 35/15, couleur : noir
Blocs de jonction > Bloc de jonction sectionnable et de mesure sectionnable
Terminaux
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Million soixante sept mille sept cent cinquante deux |
|---|---|
| Unité d'emballage | 50 pc |
| Quantité d'ordre Minimum | 50 pc |
| Note | Fabriqués à la Commande (non-remboursable) |
| GTIN | 4055626738529 |
| Poids par Pièce (hors emballage) | 9.040 g |
| Tarif des douanes numéro | Quatre vingt cinq million trois cent soixante neuf mille dix |
| Pays d'origine | PL (Pologne) |
Général
| Note | De courant et de tension sont déterminés par la fiche utilisée. |
|---|---|
| Nombre de niveaux | Un |
| Nombre de connexions | Deux |
| Potentiels | Un |
| Nominale de la section transversale | 4 mm2 |
| Couleur | noir |
| Matériau isolant | PA |
| L'indice d'inflammabilité selon UL 94 | V0 |
| Domaine d'application | L'industrie ferroviaire |
| Bâtiment de la Machine d' | |
| Génie de l'usine | |
| Nominale tension de choc | 6 kV |
| Degré de pollution | Trois |
| Catégorie de surtension | III |
| Matériau isolant groupe | J' |
| Maximum de dissipation de puissance pour les conditions nominales | 1.02 W |
| Maximum de courant de charge | 20 Un |
| Courant Nominal j'N | 20 Un |
| Tension nominale UN | 500 V (Courant et la tension sont déterminés par la fiche utilisée.) |
| Ouvrez le panneau latéral | Oui |
Dimensions
| Largeur | 6.2 mm |
|---|---|
| Couvercle d'extrémité de largeur | 2.2 mm |
| Longueur | 56 mm |
| Hauteur NS 35/7,5 | 36,5 mm |
| Hauteur NS 35/15 | 44 mm |
Les données de connexion
| Méthode de connexion | Pousser-dans le cadre |
|---|---|
| Connexion en acc. avec la norme | IEC 60947-7-1 |
| Chef de section transversale solide min. | 0.2 mm2 |
| Chef de section transversale solide max. | 6 mm2 |
| Chef de section AWG min. | Vingt quatre |
| Chef de section AWG max. | Dix |
| Chef de section transversale souple min. | 0.2 mm2 |
| Chef de section flexible max. | 4 mm2 |
| Min. AWG chef de section, flexible | Vingt quatre |
| Max. AWG chef de section, flexible | Douze |
| Chef de section transversale souple, avec embout sans manchon plastique min. | 0,25 mm2 |
| Chef de section transversale souple, avec embout sans manchon en plastique max. | 4 mm2 |
| Chef de section transversale souple, avec embout en plastique avec manche min. | 0,25 mm2 |
| Chef de section transversale souple, avec embout à douille en plastique max. | 4 mm2 |
| 2 conducteurs de même section transversale, brin, DOUBLE bagues avec manchon en plastique, min. | 0,5 mm2 |
| 2 conducteurs de même section transversale, brin, DOUBLE bagues avec manchon en plastique, max. | 1 mm2 |
| Dénudage des conducteurs | 10 mm 12 mm ... |
| Interne cylindrique gage | A4 |
Les normes et les Règlements
| Connexion en acc. avec la norme | IEC 60947-7-1 |
|---|---|
| L'indice d'inflammabilité selon UL 94 | V0 |
L'Environnement De La Conformité Des Produits
| La Chine RoHS | Respectueux de l'environnement période d'utilisation: illimité = EFUP-e |
|---|---|
| Pas de substances dangereuses au-dessus des valeurs seuils |
Les Classifications
eCl@ss 4.0Vingt sept million cents quarante et une mille cents vingt et uneCl@ss 4.1Vingt sept million cents quarante et une mille cents vingt et uneCl@ss 5.0Vingt sept million cents quarante et une mille cents vingteCl@ss 5.1Vingt sept million cents quarante et une mille centeCl@ss 6.0Vingt sept million cents quarante et une mille centeCl@ss 7.0Vingt sept million cents quarante et une mille cents vingt sixeCl@ss 8.0Vingt sept million cents quarante et une mille cents vingt sixeCl@ss 9.0Vingt sept million cents quarante et une mille cents vingt six
UNSPSC 6.01Trente million deux cent onze mille huit cent onzeUNSPSC 7.0901Trente neuf million cents vingt et une mille quatre cent dixUNSPSC 11Trente neuf million cents vingt et une mille quatre cent dixUNSPSC 12.01Trente neuf million cents vingt et une mille quatre cent dixUNSPSC 13.2Trente neuf million cents vingt et une mille quatre cent dix
| Caractéristique | Valeur |
|---|---|
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.2 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 0.25 mm² |
| Section de conducteur connectable monofilaire (EF007337) | 0.2 mm² |
| Courant assigné In (EF008250) | 20 A |
| Tension assignée (EF000228) | 500 V |
| Finition raccordement électrique 1 (EF002526) | Autre |
| Finition raccordement électrique 2 (EF002527) | Autre |
| Nombre de positions de serrage par étage (EF002660) | 2 |
| Étages reliés à l'intérieur (EF002661) | Oui |
| Type de montage (EF000003) | Profilé chapeau 35 mm |
| Matériau du corps isolant (EF007543) | Autre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Largeur (EF000008) | 6.2 mm |
| Hauteur (EF000040) | 56 mm |
| Profondeur (EF000049) | 36.5 mm |
| Plaque de fermeture requise (EF002525) | Oui |
| Couleur (EF000007) | Noir |
| Finition de la séparation transversale (EF002546) | Sans |
| Avec prise de test intégrée (EF002547) | Non |
