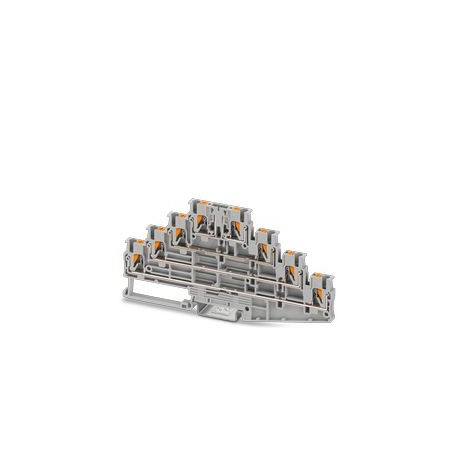

PT 2,5-L/L/L/TG
1336395
PHOENIX_CONTACT
50
Bornier multi-étages
Bloc de jonction à fonction, tension nominale: 500 V, Intensité permanente thermique Ith: 18 A, type de raccordement: Raccordement Push-in, Section de référence: 2,5 mm2, section : 0,14 mm2 - 4 mm2, montage: NS 35/7,5, NS 35/15, coloris: gris
Terminaux
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Généralités | |
Remarque | Le courant total de tous les conducteurs raccordés ne doit pas dépasser le courant de charge max. |
Type de produit | Bloc de jonction à fonction |
Nombre de pôles | 4 |
Nombre de connexions | 8 |
Nombre de rangées | 4 |
Propriétés d'isolation | |
Catégorie de surtension | III |
Degré de pollution | 3 |
Tension de tenue aux chocs assignée | 6 kV |
Nombre de raccordements par étage | 2 |
Section nominale | 2,5 mm² |
Section du conducteur AWG | (conversion selon CEI) |
Longueur à dénuder | 8 mm ... 10 mm |
Gabarit | A3 |
B3 | |
Connexion selon la norme | CEI 60947-7-1 |
Section de conducteur rigide | 0,14 mm² ... 4 mm² |
Section du conducteur AWG | 26 ... 12 (conversion selon CEI) |
Section de conducteur souple | 0,14 mm² ... 4 mm² |
Section de conducteur souple [AWG] | 26 ... 12 (conversion selon CEI) |
Section de conducteur flexible (embout sans douille en plastique) | 0,14 mm² ... 2,5 mm² |
Section de conducteur flexible (embout avec douille en plastique) | 0,14 mm² ... 2,5 mm² |
Intensité permanente thermique Ith | 18 A (pour une section de conducteur de 2,5 mm²) |
Courant de charge maximal | 20 A (pour une section de conducteur de 4 mm²) |
Tension nominale | 500 V |
Section nominale | 2,5 mm² |
Section de raccordement par enfichage direct | |
Section de conducteur rigide | 0,34 mm² ... 4 mm² |
Section de conducteur rigide [AWG] | 20 ... 12 (conversion selon CEI) |
Section de conducteur souple | 0,5 mm² ... 2,5 mm² |
Section de conducteur flexible (embout sans douille en plastique) | 0,5 mm² ... 2,5 mm² |
Section de conducteur flexible (embout avec douille en plastique) | 0,5 mm² ... 2,5 mm² |
Largeur | 5,2 mm |
Largeur de couvercle | 2,2 mm |
Hauteur | 142,4 mm |
Profondeur sur NS 35/7,5 | 68,6 mm |
Profondeur sur NS 35/15 | 76,1 mm |
Coloris | gris |
Classe d'inflammabilité selon UL 94 | V0 |
Groupe d'isolant | I |
Matériau isolant | PA |
Utilisation d'un isolant statique au froid | -60 °C |
Indice relatif température matériau isolant (Elec. ; UL 746 B) | 130 °C |
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Inflammabilité en surface NFPA 130 (ASTM E 162) | réussi |
Densité de gaz de combustion optique spécifique NFPA 130 (ASTM E 662) | réussi |
Toxicité des gaz de combustion NFPA 130 (SMP 800C) | réussi |
Essai de tension de choc | |
Tension témoin valeur de consigne | 6 kV |
Résultat | Essai réussi |
Essai d'échauffement | |
Exigence contrôle de l'échauffement | Augmentation de température ≤ 45 K |
Résultat | Essai réussi |
Résistance aux courants de courte durée 2,5 mm² | 0,3 kA |
Résultat | Essai réussi |
Rigidité diélectrique à fréquence industrielle | |
Tension témoin valeur de consigne | 1,89 kV |
Résultat | Essai réussi |
Caractéristiques mécaniques | |
Paroi latérale ouverte | oui |
Résistance mécanique | |
Résultat | Essai réussi |
Fixation sur le support | |
Profilé/support de fixation | NS 32/NS 35 |
Résultat | Essai réussi |
Recherche de dommages et de desserrage des conducteurs | |
Vitesse de rotation | 10 (+/- 2) tr./min |
Tours | 135 |
Section de conducteur/poids | 0,14 mm2/0,2 kg |
2,5 mm2/0,7 kg | |
4 mm2/0,9 kg | |
Résultat | Essai réussi |
Vieillissement | |
Cycles de température | 192 |
192 | |
Résultat | Essai réussi |
Essai réussi | |
Essai au brûleur à aiguille | |
Temps d'action | 30 s |
Résultat | Essai réussi |
Oscillations/grésillements sur bande large | |
Spécification de contrôle | DIN EN 50155 (VDE 0115-200):2022-06 |
DIN EN 50155 (VDE 0115-200):2022-06 | |
DIN EN 50155 (VDE 0115-200):2022-06 | |
Spectre | Essai de durée de vie catégorie 1, classe B, sur coffret du véhicule |
Essai de durée de vie catégorie 2, sur bâti tournant | |
Essai de durée de vie catégorie 1, classe B, sur coffret du véhicule | |
Fréquence | f1= 5 Hz jusqu'à f2= 150 Hz |
f1= 5 Hz jusqu'à f2= 150 Hz | |
f1= 5 Hz jusqu'à f2= 150 Hz | |
Niveau ASD | 0,964 (m/s²)²/Hz |
Accélération | 0,964g |
0,58g | |
Durée de contrôle par axe | 5 h |
5 h | |
5 h | |
Sens du contrôle | Axes X, Y et Z |
Axes X, Y et Z | |
Axes X, Y et Z | |
Résultat | Essai réussi |
Essai réussi | |
Essai réussi | |
Chocs | |
Spécification de contrôle | DIN EN 50155 (VDE 0115-200):2022-06 |
DIN EN 50155 (VDE 0115-200):2022-06 | |
DIN EN 50155 (VDE 0115-200):2022-06 | |
Forme de choc | Semi-sinusoïdal |
Semi-sinusoïdal | |
Semi-sinusoïdal | |
Accélération | 5g |
5g | |
5g | |
Durée des chocs | 30 ms |
30 ms | |
30 ms | |
Nombre de chocs dans chaque sens | 3 |
3 | |
3 | |
Sens du contrôle | Axes X, Y et Z (pos. et nég.) |
Axes X, Y et Z (pos. et nég.) | |
Axes X, Y et Z | |
Résultat | Essai réussi |
Essai réussi | |
Essai réussi | |
Conditions ambiantes | |
Température ambiante (fonctionnement) | -60 °C ... 105 °C (température de service max. pendant une période brève, voir RTI Elec.) |
Température ambiante (stockage/transport) | -25 °C ... 60 °C (pour une période limitée, pas plus de 24 h, de -60 °C °C à +70 °C) |
Température ambiante (montage) | -5 °C ... 70 °C |
Température ambiante (confirmation) | -5 °C ... 70 °C |
Humidité de l'air admissible (stockage/transport) | 30 % ... 70 % |
Connexion selon la norme | CEI 60947-7-1 |
Type de montage | NS 35/7,5 |
NS 35/15 |
