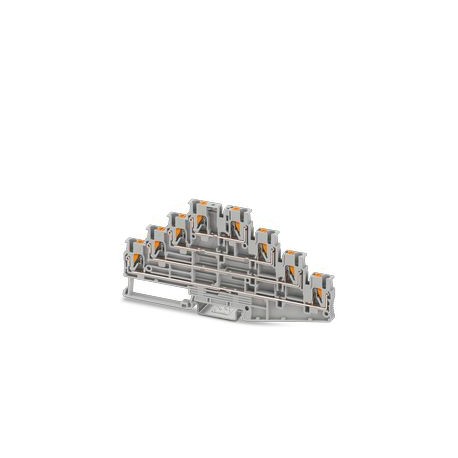

PT 2,5-4L 1334599 PHOENIX CONTACT Bloc de borniers à plusieurs étages, tension nominale : 500 V, courant nom..
PT 2,5-4L
1334599
PHOENIX_CONTACT
50
Bloc de borniers à plusieurs étages, tension nominale : 500 V, courant nominal : 18 A, type de connexion : connexion à poussée, section transversale de dimensionnement : 2,5 mm2, section transversale : 0,14 mm2 - 4 mm2, type d’installation : NS 35/7,5, NS 35/15, couleur : gris
Bornier multi-étages
Bloc de jonction à plusieurs étages, tension nominale: 500 V, intensité nominale: 18 A, type de raccordement: Raccordement Push-in, Section de référence: 2,5 mm2, section : 0,14 mm2 - 4 mm2, type de montage: NS 35/7,5, NS 35/15, coloris: gris
Blocs de jonction > Bloc de jonction traversant
Terminaux
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Généralités | |
| Remarque | Il ne faut pas dépasser le courant de charge max. des différents points de connexion. |
| Type de produit | Bloc de jonction à plusieurs étages |
| Nombre de pôles | 4 |
| Domaine d'application | Industrie ferroviaire |
| Construction des machines | |
| Construction d’installations | |
| Nombre de connexions | 8 |
| Nombre de rangées | 4 |
| Potentiels | 4 |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
| Tension de tenue aux chocs assignée | 6 kV |
| Puissance dissipée maximale en condition nominale | 0,77 W |
| Nombre de raccordements par étage | 2 |
| Section nominale | 2,5 mm² |
| Section du conducteur AWG | (conversion selon CEI) |
| Longueur à dénuder | 8 mm ... 10 mm |
| Gabarit | A3 |
| B3 | |
| Connexion selon la norme | CEI 60947-7-1 |
| Section de conducteur rigide | 0,14 mm² ... 4 mm² |
| Section du conducteur AWG | 26 ... 12 (conversion selon CEI) |
| Section de conducteur souple | 0,14 mm² ... 4 mm² |
| Section de conducteur souple [AWG] | 26 ... 12 (conversion selon CEI) |
| Section de conducteur flexible (embout sans douille en plastique) | 0,14 mm² ... 2,5 mm² |
| Section de conducteur flexible (embout avec douille en plastique) | 0,14 mm² ... 2,5 mm² |
| Int. nom. | 18 A |
| Courant de charge maximal | 20 A (pour une section de conducteur de 4 mm²) |
| Tension nominale | 500 V |
| Section nominale | 2,5 mm² |
| Section de raccordement par enfichage direct | |
| Section de conducteur rigide | 0,34 mm² ... 4 mm² |
| Section de conducteur rigide [AWG] | 20 ... 12 (conversion selon CEI) |
| Section de conducteur souple | 0,5 mm² ... 2,5 mm² |
| Section de conducteur flexible (embout sans douille en plastique) | 0,5 mm² ... 2,5 mm² |
| Section de conducteur flexible (embout avec douille en plastique) | 0,5 mm² ... 2,5 mm² |
| Largeur | 5,2 mm |
| Largeur de couvercle | 2,2 mm |
| Hauteur | 142,4 mm |
| Profondeur sur NS 35/7,5 | 68,6 mm |
| Profondeur sur NS 35/15 | 76,1 mm |
| Coloris | gris |
| Classe d'inflammabilité selon UL 94 | V0 |
| Groupe d'isolant | I |
| Matériau isolant | PA |
| Utilisation d'un isolant statique au froid | -60 °C |
| Indice relatif température matériau isolant (Elec. ; UL 746 B) | 130 °C |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Inflammabilité en surface NFPA 130 (ASTM E 162) | réussi |
| Densité de gaz de combustion optique spécifique NFPA 130 (ASTM E 662) | réussi |
| Toxicité des gaz de combustion NFPA 130 (SMP 800C) | réussi |
| Essai de tension de choc | |
| Résultat | Essai réussi |
| Essai d'échauffement | |
| Exigence contrôle de l'échauffement | Augmentation de température ≤ 45 K |
| Résultat | Essai réussi |
| Résistance aux courants de courte durée 2,5 mm² | 0,3 kA |
| Résultat | Essai réussi |
| Rigidité diélectrique à fréquence industrielle | |
| Tension témoin valeur de consigne | 1,89 kV |
| Résultat | Essai réussi |
| Caractéristiques mécaniques | |
| Paroi latérale ouverte | oui |
| Résistance mécanique | |
| Résultat | Essai réussi |
| Fixation sur le support | |
| Résultat | Essai réussi |
| Recherche de dommages et de desserrage des conducteurs | |
| Vitesse de rotation | 10 tr./min |
| Tours | 135 |
| Section de conducteur/poids | 0,14 mm2/0,2 kg |
| 2,5 mm2/0,7 kg | |
| 4 mm2/0,9 kg | |
| Résultat | Essai réussi |
| Vieillissement | |
| Cycles de température | 192 |
| Résultat | Essai réussi |
| Essai au brûleur à aiguille | |
| Temps d'action | 30 s |
| Résultat | Essai réussi |
| Oscillations/grésillements sur bande large | |
| Spécification de contrôle | DIN EN 50155 (VDE 0115-200):2022-06 |
| Spectre | Essai de durée de vie catégorie 1, classe B, sur coffret du véhicule |
| Fréquence | f1= 5 Hz jusqu'à f2= 150 Hz |
| Niveau ASD | 0,964 (m/s²)²/Hz |
| Accélération | 0,58g |
| Durée de contrôle par axe | 5 h |
| Sens du contrôle | Axes X, Y et Z |
| Résultat | Essai réussi |
| Chocs | |
| Spécification de contrôle | DIN EN 50155 (VDE 0115-200):2022-06 |
| Forme de choc | Semi-sinusoïdal |
| Accélération | 5g |
| Durée des chocs | 30 ms |
| Nombre de chocs dans chaque sens | 3 |
| Sens du contrôle | Axes X, Y et Z (pos. et nég.) |
| Résultat | Essai réussi |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -60 °C ... 105 °C (température de service max. pendant une période brève, voir RTI Elec.) |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (pour une période limitée, pas plus de 24 h, de -60 °C °C à +70 °C) |
| Température ambiante (montage) | -5 °C ... 70 °C |
| Température ambiante (confirmation) | -5 °C ... 70 °C |
| Humidité de l'air admissible (stockage/transport) | 30 % ... 70 % |
| Connexion selon la norme | CEI 60947-7-1 |
| Type de montage | NS 35/7,5 |
| NS 35/15 |
| Caractéristique | Valeur |
|---|---|
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.14 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 0.14 mm² |
| Section de conducteur connectable monofilaire (EF007337) | 0.14 mm² |
| Courant assigné In (EF008250) | 18 A |
| Tension assignée (EF000228) | 500 V |
| Finition raccordement électrique 1 (EF002526) | Autre |
| Finition raccordement électrique 2 (EF002527) | Autre |
| Nombre d'étages (EF002659) | 4 |
| Nombre de positions de serrage par étage (EF002660) | 2 |
| Adapté aux matériaux conducteurs (EF012572) | Aluminium/cuivre |
| Type de montage (EF000003) | Profilé chapeau 35 mm |
| Matériau du corps isolant (EF007543) | Autre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Largeur (EF000008) | 5.2 mm |
| Hauteur (EF000040) | 142.4 mm |
| Profondeur (EF000049) | 68.6 mm |
| Plaque de fermeture requise (EF002525) | Oui |
| Couleur (EF000007) | Gris |
| Étages reliés à l'intérieur (EF002661) | Non |
