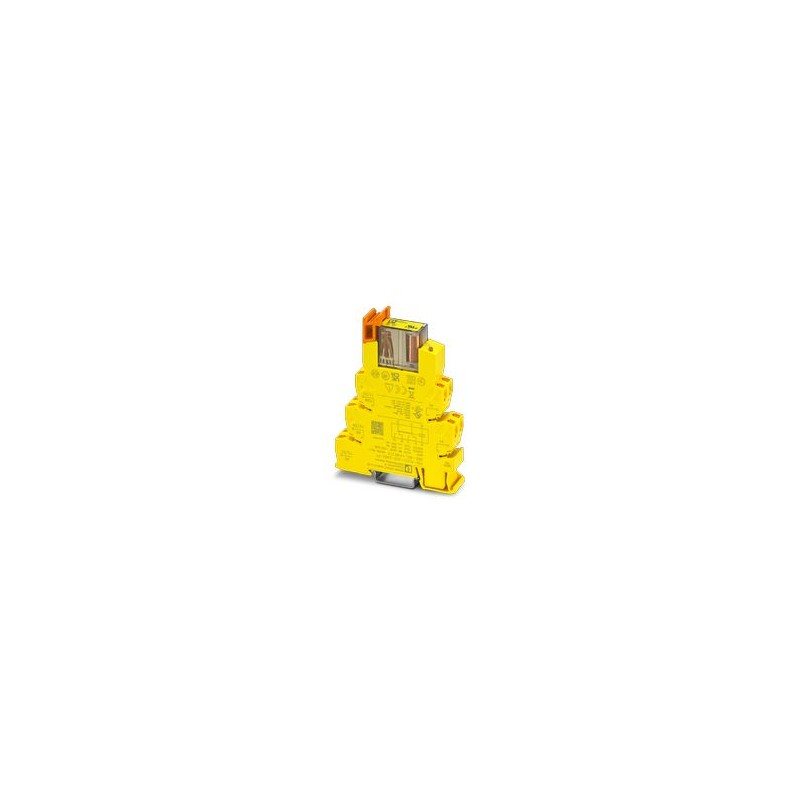

PSR-PLC21-2CO-24DC-PT 1480212 PHOENIX CONTACT Relais de couplage sûr avec contacts à guidage forcé, avec sép..
PSR-PLC21-2CO-24DC-PT
1480212
PHOENIX_CONTACT
10
Relais de couplage sûr avec contacts à guidage forcé, avec séparation galvanique, 2 interrupteurs, 1 canal, connexion enfichable, largeur : 14 mm
Relais de couplage
Relais de couplage de sécurité avec contacts à guidage forcé, isolé électriquement, 2 contacts inverseurs, 1 canal, connexion enfichable, largeur : 14 mm
Relais > Relais de commutation
Sécurité et communications
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Fiche technique
Propriétés du produit
| Type de produit | Relais de couplage |
| Famille de produits | INTERFACE API |
| application | Contacts guidés de force |
| Durée de vie mécanique | environ 107Cycles |
| Type de relais | Relais électromécanique conforme à la norme IEC/EN 61810 |
| Caractéristiques d’isolation : Dégagements d’air et lignes de fuite entre les circuits d’alimentation | |
| Catégorie de surtension | Iii |
| Degré de pollution | 2 |
| Fois | |
| Heure de début typique avec Us | < 70 ms (en cas de commande via A1) |
| Temps de relâchement typique | < 50 ms (à la demande via A1) |
| Temps de récupération | 500 ms (suite à la demande de la fonction de sécurité) |
Propriétés électriques
| Dissipation de puissance maximale pour l’état nominal | 4,825 W (UB= 30 V, Us= 24 V, Is= 30 mA, Il² = 37 A, Rcontact= 0.1 Ω) |
| Mode de fonctionnement nominal | Facteur de fonctionnement de 100 % |
| Dégagements d’air et lignes de fuite entre les circuits d’alimentation | |
| Tension d’isolation nominale | 250 V c.a. |
| Tension de surtension/isolation nominale | Isolation de base 4 kV entre tous les trajets de courant et le boîtier |
| Isolation sûre, isolation renforcée 6 kV entre les voies de courant de charge 250 V et les voies logiques 24 V | |
| approvisionnement | |
| Désignation | A1/A2 |
| Tension d’alimentation nominale du circuit de commande Us | 21,6 V CC ... 28,8 V c.c. |
| Tension d’alimentation nominale du circuit de commande Us | 24 V CC -10 % / +20 % |
| Courant nominal d’alimentation de commande Is | 30 mA |
| Courant d’appel | typ. 100 mA (Δt = 10 ms à Us) |
| Temps de filtrage | 1 ms (largeur d’impulsion de test, impulsion de test élevée et impulsion de test faible) |
| 1 s (fréquence d’impulsion d’essai, impulsion d’essai élevée et impulsion d’essai faible) | |
| Consommation d’énergie à UD | 650 mW (à Us) |
| Circuit de protection | Protection en série contre l’inversion de polarité ; Diode suppressive, 38,6 V/600 W |
| Affichage de l’état | 1 x LED verte (PWR) |
Données de sortie
| Relais : Sorties relais (11/12/14, 21/22/24) | |
| Description de la sortie | liés à la sécurité |
| Nombre de sorties | 2 |
| Type de commutation de contact | 2 contacts inverseurs |
| Matériel de contact | Agni |
| Capacité de commutation | min. 150 mW (contact N/O / contact N/F) |
| Courant d’appel | max. 6 A (contact N/O) |
| max. 4 A (contact N/F) | |
| Capacité de commutation conformément à la norme CEI 60947-5-1 | 6 A (CA1, 230 V) |
| 3 A (CA15, 230 V) | |
| 6 A (DC1, 24 V, contact N/O) | |
| 4 A (DC1, 24 V, contact N/F) | |
| 3 A (DC13, 24 V, contact N/O) | |
| Limitation du courant continu | 6 A (contact N/O, forte demande) |
| 4 A (contact N/O, faible demande) | |
| 4 A (contact N/F, forte demande) | |
| 2,4 A (contact N/F, faible demande) | |
| Sq. Courant total | 37 A2(contact N/O, forte demande, observation déclassement) |
| 16 A2(contact N/F, forte demande, observer le déclassement) | |
| Fréquence de commutation | max. 1 Hz |
| Durée de vie mécanique | 107Cycles |
| Fusible de sortie | 6 A gL/gG |
| 4 A gL/gG (pour les applications à faible demande) | |
Données de connexion
| Connexion du conducteur | |
| Méthode de connexion | Connexion enfichable |
| Section du conducteur rigide | 0,14 mm² ... 2,5 mm² |
| Section du conducteur flexible | 0,14 mm² ... 2,5 mm² |
| Section du conducteur flexible, avec virole sans manchon en plastique | 0,2 mm² ... 2,5 mm² |
| Section du conducteur AWG | 26 ... 14 |
| Longueur de décapage | 8 mm |
Signalisation
| Affichage de la tension de fonctionnement | 1 x LED verte (PWR) |
taille
| Largeur | 14 mm |
| hauteur | 80 mm |
| profondeur | 104 mm |
Caractéristiques des matériaux
| Matériau de logement | Polyamide |
Caractéristiques
| Données de sécurité : EN ISO 13849 | |
| catégorie | 1 |
| Niveau de performance (PL) | C |
| Données de sécurité : CEI 61508 – Forte demande de câblage à 1 canal (structure 1oo1) | |
| Niveau d’intégrité de sécurité (SIL) | 2 |
| Données de sécurité : CEI 61508 – Faible demande de câblage à 1 canal (structure 1oo1) | |
| Niveau d’intégrité de sécurité (SIL) | 2 |
| Données de sécurité : EN IEC 62061 | |
| Niveau d’intégrité de sécurité (SIL) | 2 |
Conditions environnementales et réelles
| Conditions ambiantes | |
| Degré de protection | IP20 (en) |
| Degré de protection min. de l’emplacement de l’inst. | IP54 |
| Température ambiante (fonctionnement) | -20 °C ... 60 °C (observer le déclassement) |
| Température ambiante (stockage/transport) | -20 °C ... 85 °C |
| Altitude maximale | ≤ 2000 m (Au-dessus du niveau de la mer) |
| Humidité de l’air max. admissible (stockage/transport) | 75 % (en moyenne ; 95 % occasionnellement, sans condensation) |
| Humidité relative max. admissible (fonctionnement) | 75 % (en moyenne ; 95 % occasionnellement, sans condensation) |
| Choc | 10g pour Δt = 11 ms (choc continu : 5g pour Δt = 16 ms) |
| Vibration (fonctionnement) | 10 Hz ... 150 Hz, amplitude 0,75 mm, 1g |
Approbations
| après Jésus-Christ | |
| Identification | Conforme à la norme CE |
Normes et réglementations
| Dégagements d’air et lignes de fuite entre les circuits d’alimentation | |
| Normes/réglementations | CEI 60947-1 |
montage
| Type de montage | Montage sur rail DIN |
| Instructions de montage | Voir courbe de déclassement |
| Position de montage | verticale ou horizontale |
| Méthode de connexion | Connexion enfichable |
| Caractéristique | Valeur |
|---|---|
| Finition du raccordement électrique (EF003961) | Autre |
| Appareil complet avec socle (EF003359) | Oui |
| Avec pinces amovibles (EF003340) | Non |
| Avec affichage LED (EF005950) | Oui |
| Tension d'alimentation de courant nominal CC (EF003980) | 21.6 V |
| Type de tension d'actionnement (EF008242) | CC |
| Nombre de contacts en tant que contacts à ouverture (EF008255) | 0 |
| Nombre de contacts en tant que contacts à fermeture (EF008256) | 0 |
| Nombre de contacts en tant qu'inverseurs (EF008257) | 0 |
| Avec contacts à guidage forcé (EF003357) | Non |
| Courant nominal (EF000001) | 0.03 A |
| Classe de protection (IP) (EF005474) | IP20 |
| Largeur (EF000008) | 14 mm |
| Hauteur (EF000040) | 80 mm |
| Profondeur (EF000049) | 104 mm |
