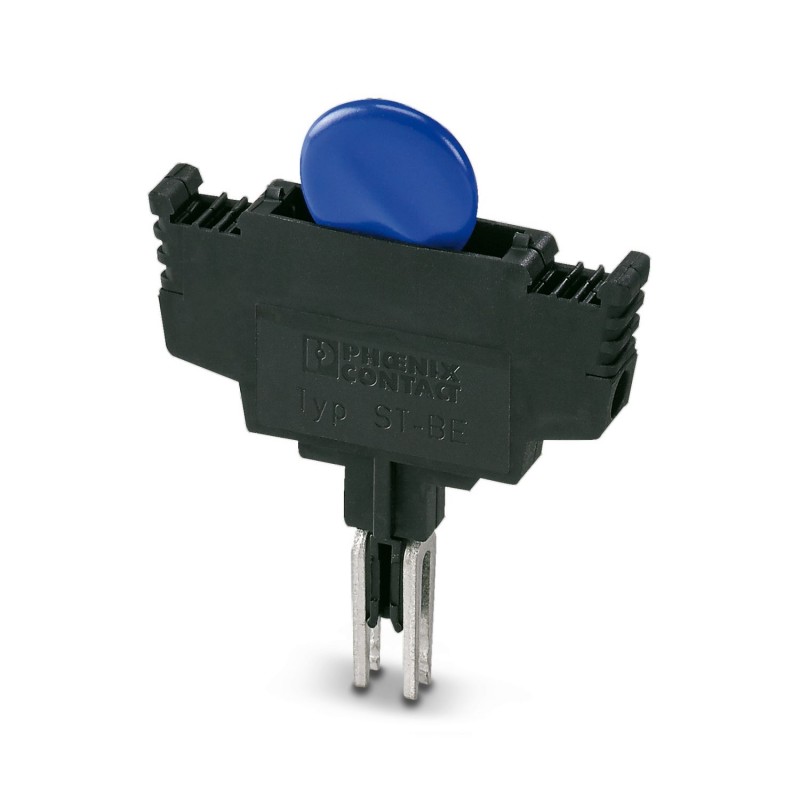

TT-UKK5-T-V-24DC-ST 2788391 PHOENIX CONTACT Connecteur de protection antisurtension
TT-UKK5-T-V-24DC-ST
2788391
PHOENIX_CONTACT
Connecteur de protection antisurtension
Fiche de protection avec varistance pour élément de base TERMITRAB TT-UKK5-T-BE, tension nominale : 24 V DC
Trabtech (TT)
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2788391 |
|---|---|
| Unité de conditionnement | 50 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 111 (TT-2011) |
| GTIN | 4017918071516 |
| Poids par pièce (hors emballage) | 0,009 KGM |
| Numéro du tarif douanier | 85363030 |
| Pays d'origine | GR (Grèce) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 60 °C |
|---|---|
| Indice de protection | IP20 |
Généralités
| Matériau du boîtier | PA |
|---|---|
| Classe d'inflammabilité selon UL 94 | V-2 |
| Coloris | noir |
| Normes pour les lignes de fuite et distances dans l'air | VDE 0110-1 |
| Type de montage | sur embase |
| Type | Bloc de jonction à un étage |
| Nombre de pôles | 1 |
| Sens de l'action | Line-Line |
Circuit de protection
| Classe d'essai CEI | C1 |
|---|---|
| C3 | |
| Classe de protection VDE | C1 |
| C3 | |
| Tension nominale UN | 24 V DC |
| Tension permanente maximale UC | 31 V DC |
| 25 V AC | |
| Courant de référence | 26 A (40 °C) |
| Courant utile de service ICpour UC | ≤ 150 µA |
| Courant nominal de décharge In(8/20) µs (fil-fil) | 350 A |
| Courant de décharge global Itotal(8/20) µs | 350 A |
| Courant de décharge Imax(8/20) µs maximal (fil-fil) | 1 kA |
| Courant d'impulsion nominal Ian (10/1000)µs (fil-fil) | 25 A |
| Tension résiduelle pour In(fil-fil) | ≤ 130 V |
| Temps d'amorçage tA(fil-fil) | ≤ 25 ns |
| Capacité (fil-fil) | typ. 4,6 nF |
| Message protection antisurtension défectueuse | aucun |
| Résistance aux courants de choc (fil-fil) | C1 - 500 V / 250 A |
| C3 - 10 A |
Caractéristiques de raccordement
| Type de raccordement | Raccordement vissé (en relation avec une embase) |
|---|---|
| Type de raccordement IN | Système TERMITRAB |
| Type de raccordement OUT | Système TERMITRAB |
| Filetage vis | M3 |
| Couple de serrage | 0,5 Nm |
| Longueur à dénuder | 8 mm |
| Section de conducteur souple | 0,2 mm² ... 4 mm² |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section conduct. AWG | 24 ... 12 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX ALIMENTATIONS FR .pdf | 26 Mbytes |
|
| PHOENIX CONTACT-2788391-TT-UKK5-T-V-24DC-ST | 107 Kbytes |
|
