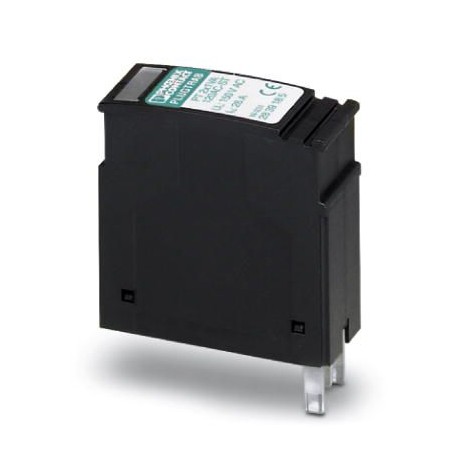

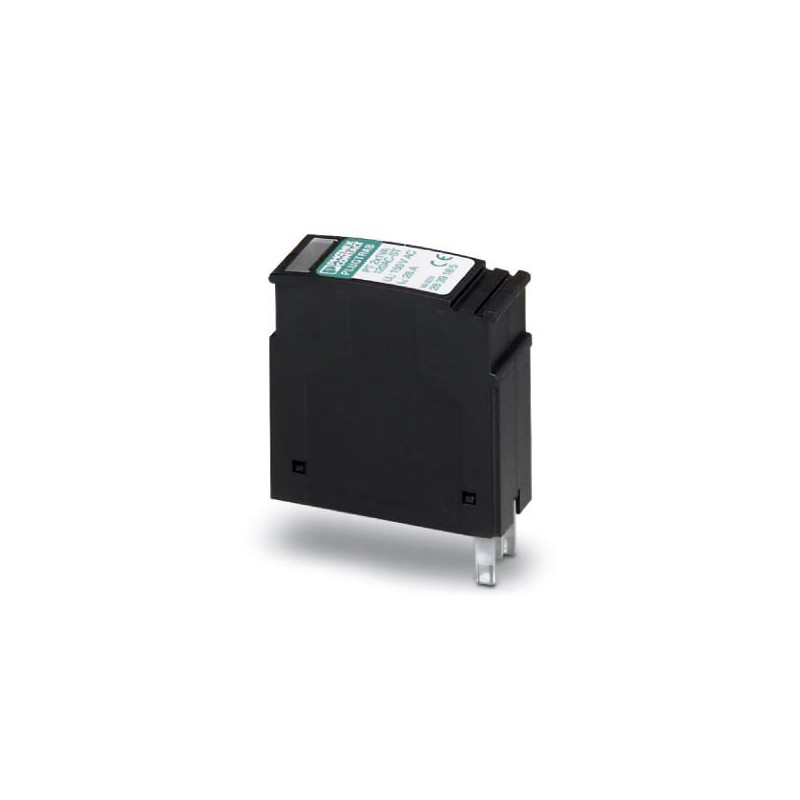

PT 2X1VA-120AC-ST 2839185 PHOENIX CONTACT Connecteur de protection antisurtension
PT 2X1VA-120AC-ST
2839185
PHOENIX_CONTACT
Connecteur de protection antisurtension
Protection enfichable PT avec circuit de protection à 2 canaux pour des tensions de signal élevées, indication optique des défauts. Tension nominale : 120 V AC
Protection par mise à la terre, contre la foudre et contre les surtensions > Parafoudre pour équipement informatique / mesure, commande et régulation
Trabtech (TT)
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2839185 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Page catalogue | Page 114 (C-4-2017) |
| GTIN | 4017918182847 |
| Poids par pièce (hors emballage) | 0,024 KGM |
| Numéro du tarif douanier | 85363010 |
| Pays d'origine | DE (Allemagne) |
Dimensions
| Hauteur | 44,8 mm |
|---|---|
| Largeur | 17,5 mm |
| Profondeur | 51,7 mm |
| Pas | 1 UL |
| Hauteur module complet | 90 mm |
| Largeur module complet | 17,7 mm |
| Profondeur module complet | 65,5 mm |
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 85 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Altitude | ≤ 2000 m (amsl (au-dessus du niveau de la mer)) |
| Indice de protection | IP20 |
Généralités
| Matériau du boîtier | PA 6.6 |
|---|---|
| Classe d'inflammabilité selon UL 94 | V-0 |
| Coloris | noir foncé RAL 9005 |
| Type de montage | sur embase |
| Type | Connecteur mâle |
| Sens de l'action | Line-Line & Line-Earth Ground |
| Parafoudre contrôlable avec CHECKMASTER à partir de la révision de logiciel : | à partir rév. logiciel 1.00 |
Autres descriptions
| Remarque | Les caractéristiques techniques s'appliquent conjointement avec les éléments de base mentionnés ci-après : |
|---|---|
| PT -BE/ FM 2839282 |
Circuit de protection
| Classe d'essai CEI | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Tension nominale UN | 120 V AC (50/60 Hz) |
| Tension permanente maximale UC | 150 V DC |
| 150 V AC (50/60 Hz) | |
| Courant de référence | 26 A AC (30 °C) |
| 1 A DC (82 °C) | |
| Courant utile de service ICpour UC | ≤ 1,5 mA AC |
| ≤ 2 mA DC | |
| Courant résidual IPE | ≤ 3 mA AC |
| ≤ 4 mA DC | |
| Courant nominal de décharge In(8/20)µs (fil-terre) | 2,5 kA |
| Courant de décharge d'impulsion Iimp(10/350) µs | 500 A |
| Courant de décharge global Itotal(8/20) µs | 5 kA |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) spike | ≤ 380 V |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) statique | ≤ 380 V |
| Niveau de protection Up(fil-terre) | ≤ 450 V (C1 - 1,4 kV / 0,7 kA) |
| ≤ 550 V (C2 - 5 kV/2,5 kA) | |
| ≤ 400 V (C3 - 100 A) | |
| Temps d'amorçage tA (fil-terre) | ≤ 25 ns |
| Perte d'insertion aE, asym. | typ. 0,3 dB (≤ 300 kHz / 150 Ω) |
| Fréquence limite fg (3 dB), asym. (GND) dans le système 150 Ohm | typ. 1 MHz |
| Capacité (fil-terre) | typ. 2,5 nF |
| Message protection antisurtension défectueuse | aucun |
| Protection max. en amont nécessaire | 25 A AC (gL/gG) |
| 1 A DC (T) | |
| Résistance aux courants de choc (fil-terre) | C1 - 1,4 kV / 0,7 kA |
| C2 - 5 kV/2,5 kA | |
| C3 - 100 A | |
| D1 - 500 A |
Caractéristiques de raccordement
| Type de raccordement | Raccordement vissé (en relation avec une embase) |
|---|---|
| Filetage vis | M3 |
| Couple de serrage | 0,5 Nm |
| Longueur à dénuder | 8 mm |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section conduct. AWG | 24 ... 12 |
Normes et spécifications
| Normes/prescriptions | CEI 61643 2000 + Corrigendum 2001 + A1:2008, modifiée + A2:2012 |
|---|---|
| EN 61643-21 2001 + A1:2009 + A2:2013 |
Classifications
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
| Caractéristique | Valeur |
|---|---|
| Tension nominale CC (EF008799) | 120 V |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX ALIMENTATIONS FR .pdf | 26 Mbytes |
|
| PHOENIX CONTACT-2839185-PT 2X1VA-120AC-ST | 117 Kbytes |
|
