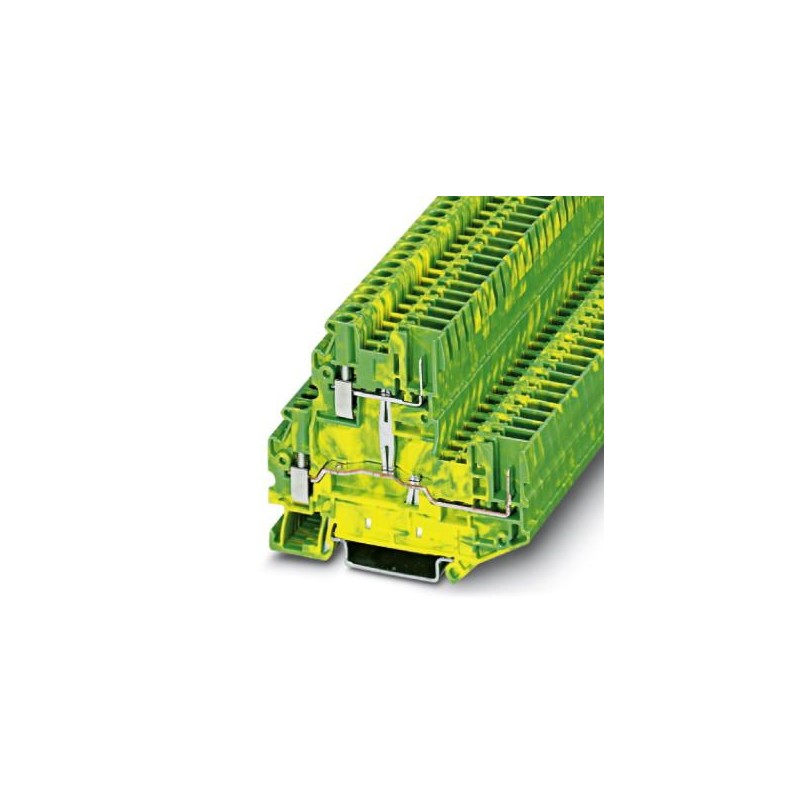

PHOENIX_CONTACT UTTB 2,5/2P-PE 3060380 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

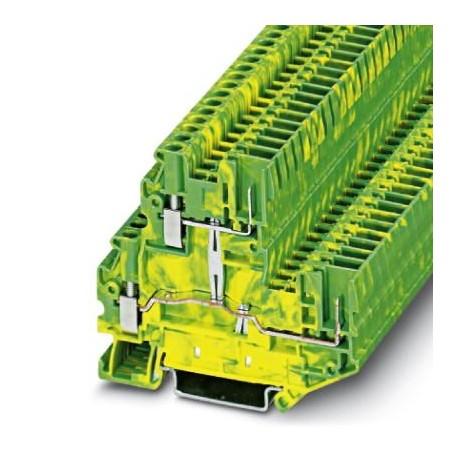

UTTB 2,5/2P-PE 3060380 PHOENIX CONTACT Bloc de jonction à 2 niveaux pour conducteur protection

Référence: UTTB 2,5/2P-PE

Code: 3060380

Fabricant: PHOENIX_CONTACT

Description:

Bloc de jonction à 2 niveaux pour conducteur protection
Protection des conducteurs du bornier à double étage, le courant et la tension sont déterminés par le connecteur utilisé., type de raccordement : Raccord à vis / raccord enfichable, section : 0,14 mm² - 4 mm², classe de montage : NS 35/7,5, NS 35/15, couleur : jaune-vert

Catégories:

  • Blocs de jonction > Bloc de jonction traversant
  • PHOENIX_CONTACT > Terminaux

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix total: 409,23 €

Prix unitaire: 8,1845 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

Données commerciales

Code de commande3060380
Unité de conditionnement50 pcs
Quantité minimum de commande50 pcs
RemarqueFabrication à la commande (pas de reprise)
Page cataloguePage 339 (C-1-2017)
GTIN4046356132190
Poids par pièce (hors emballage)0,018 KGM
Numéro du tarif douanier85369010
Pays d'originePL (Pologne)

Généralités

Nombre d'étages2
Nombre de connexions4
Section nominale2,5 mm²
Colorisvert/jaune
Matériau isolantPA
Classe d'inflammabilité selon UL 94V0
Tension de choc assignée6 kV
Degré de pollution3
Catégorie de surtensionIII
Groupe d'isolantI
Type de raccordementRaccord vissé/enfichable
Connexion selon la normeCEI 61984
Courant de charge maximal22 A (pour une section de conducteur de 4 mm²)
22 A (pour une section de conducteur de 4 mm²)
Paroi latérale ouverteoui
Indice relatif température matériau isolant (Elec. ; UL 746 B)130 °C
Indice de température matériau isolant (DIN EN 60216-1 (VDE 0304-21))130 °C
Utilisation d'un isolant statique au froid-60 °C
Comportements au feu pour véhicules ferroviaires (DIN 5510-2)Test réussi
Contrôle avec une flamme d'essai (DIN EN 60695-11-10)V0
Indice de l'oxygène (DIN EN ISO 4589-2)>32 %
NF F16-101, NF F10-102 classe 12
NF F16-101, NF F10-102 classe F2
Inflammabilité en surface NFPA 130 (ASTM E 162)réussi
Densité de gaz de combustion optique spécifique NFPA 130 (ASTM E 662)réussi
Toxicité des gaz de combustion NFPA 130 (SMP 800C)réussi
Émission de chaleur calorimétrique NFPA 130 (ASTM E 1354)28 MJ/kg
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22HL 1 - HL 3
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23HL 1 - HL 3
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24HL 1 - HL 3
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R26HL 1 - HL 3

Dimensions

Largeur5,2 mm
Longueur69,9 mm
Hauteur NS 35/7,565 mm
Hauteur NS 35/1572,5 mm
Largeur de flasque2,2 mm

Caractéristiques de raccordement

Type de raccordementRaccord vissé/enfichable
Connexion selon la normeCEI 61984
Filetage visM3
RemarqueRespecter l'intensité admissible des profilés.
Couple de serrage min.0,5 Nm
Couple de serrage max.0,6 Nm
Longueur à dénuder9 mm
Section de conducteur rigide min.0,14 mm²
Section de conducteur rigide max.4 mm²
Section du conducteur AWG min.26
Section du conducteur AWG max.12
Section de conducteur souple min.0,14 mm²
Section de conducteur souple max.4 mm²
Section de conducteur souple AWG min.26
Section de conducteur AWG souple max.12
Section de conducteur souple avec embout sans cône d'entrée isolant max.0,14 mm²
2,5 mm²
Section de conducteur souple avec embout et cône d'entrée isolant min.0,14 mm²
Section de conducteur souple avec embout et cône d'entrée isolant max.2,5 mm²
2 conducteurs rigides de même section min.0,14 mm²
2 conducteurs rigides de même section max.1,5 mm²
2 conducteurs souples de même section min.0,14 mm²
2 conducteurs souples de même section max.1,5 mm²
2 conducteurs souples de même section avec AEH sans cône d'entrée isolant min.0,14 mm²
2 conducteurs souples de même section avec AEH sans cône d'entrée isolant max.1,5 mm²
2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant min.0,5 mm²
2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant max.1,5 mm²
GabaritA3

Normes et spécifications

Connexion selon la normeCEI 61984
Classe d'inflammabilité selon UL 94V0
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22HL 1 - HL 3
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23HL 1 - HL 3
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24HL 1 - HL 3
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R26HL 1 - HL 3

Environmental Product Compliance

China RoHSPériode d'utilisation conforme (EFUP) : 50 ans
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses.

Classifications

ETIM for 3060380 Blocs de jonction (EC000897)

Nom de la caractéristiqueSection de conducteur connectable à fil fin sans embout de câble (EF007341)
Valeur de la caractéristique0.14 mm²
Nom de la caractéristiqueSection de conducteur connectable à fil fin avec embout de câble (EF007339)
Valeur de la caractéristique0.14 mm²
Nom de la caractéristiqueSection de conducteur connectable monofilaire (EF007337)
Valeur de la caractéristique0.14 mm²
Nom de la caractéristiqueSection de conducteur connectable multifilaire (EF007343)
Valeur de la caractéristique0.14 mm²
Nom de la caractéristiqueFinition raccordement électrique 1 (EF002526)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueFinition raccordement électrique 2 (EF002527)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueNombre d'étages (EF002659)
Valeur de la caractéristique2
Nom de la caractéristiqueNombre de positions de serrage par étage (EF002660)
Valeur de la caractéristique2
Nom de la caractéristiqueType de montage (EF000003)
Valeur de la caractéristiqueProfilé chapeau 35 mm
Nom de la caractéristiqueMatériau du corps isolant (EF007543)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueClasse d'inflammabilité du matériau isolant selon UL 94 (EF002521)
Valeur de la caractéristiqueV0
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique5.2 mm
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique69.9 mm
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique64.4 mm
Nom de la caractéristiquePlaque de fermeture requise (EF002525)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueCouleur (EF000007)
Valeur de la caractéristiqueVert/jaune
Nom de la caractéristiqueÉtages reliés à l'intérieur (EF002661)
Valeur de la caractéristiqueNon
