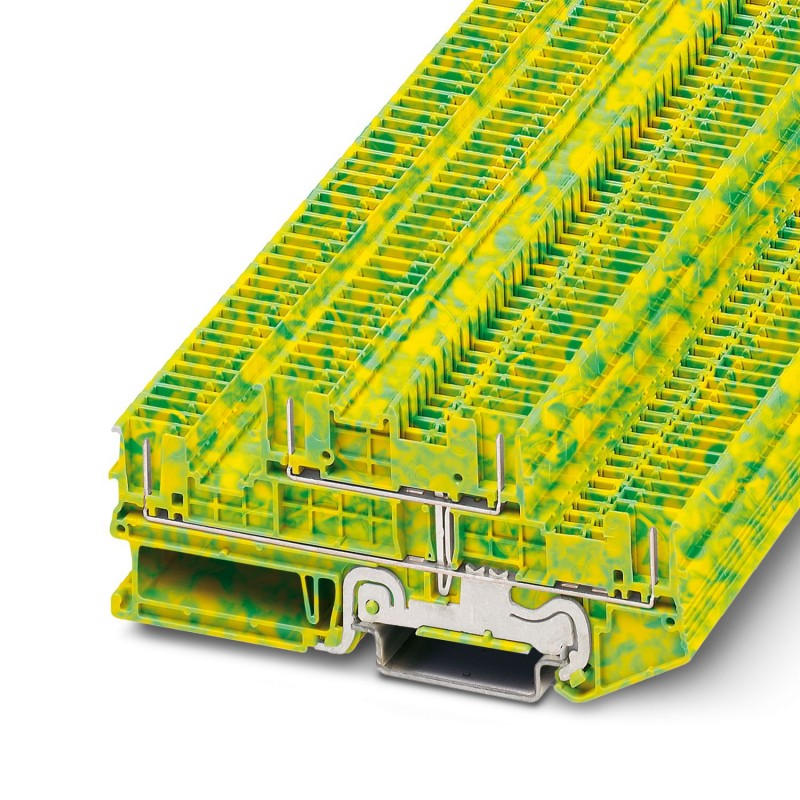

PTTB 1,5/S/4P-PE 3213881 PHOENIX CONTACT Bloc de jonction à 2 niveaux pour conducteur protection
PTTB 1,5/S/4P-PE
3213881
PHOENIX_CONTACT
50
Bloc de jonction à 2 niveaux pour conducteur protection
Bornier à deux étages avec conducteur de protection, nombre de connexions : 4, type de connexion : raccordement enfichable, 1er et 2e niveaux, section : 0,14 mm² - 1,5 mm², classe de montage : NS 35/7,5, NS 35/15, couleur : jaune-vert
Bloc de jonction à 2 niveaux pour conducteur protection, nombre de connexions: 4, type de raccordement: Raccord enfichable, 1er et 2e étage, section : 0,14 mm2 - 1,5 mm2, type de montage: NS 35/7,5, NS 35/15, coloris: vert/jaune
Blocs de jonction > Bloc de jonction de mise à la terre
Terminaux
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Type de produit | Bloc de jonction pour conducteur de protection |
| Domaine d'application | Industrie ferroviaire |
| Construction des machines | |
| Construction d’installations | |
| Nombre de connexions | 4 |
| Nombre de rangées | 2 |
| État de la gestion des données | |
| Révision de l'article | 02 |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
| Tension de tenue aux chocs assignée | 6 kV |
| Puissance dissipée maximale en condition nominale | 0,56 W |
| Pied pour PE | Oui |
| Nombre de raccordements par étage | 2 |
| Section nominale | 1,5 mm² |
| 1er et 2e étage | |
| Remarque | Respecter l'intensité admissible des profilés. |
| Connexion selon la norme | CEI 61984 |
| Section de conducteur rigide | 0,14 mm² ... 1,5 mm² |
| Section du conducteur AWG | 26 ... 16 (conversion selon CEI) |
| Section de conducteur souple | 0,14 mm² ... 1,5 mm² |
| Section de conducteur souple [AWG] | 26 ... 16 (conversion selon CEI) |
| Section de conducteur flexible (embout sans douille en plastique) | 0,14 mm² ... 1,5 mm² |
| Section de conducteur flexible (embout avec douille en plastique) | 0,14 mm² ... 1 mm² il est conseillé d'utiliser l'embout AI-S 1-8 TQ, référence 1200293 |
| 1er et 2e étage Section de raccordement par enfichage direct | |
| Section de conducteur rigide | 0,25 mm² ... 1,5 mm² |
| Section de conducteur flexible (embout sans douille en plastique) | 0,34 mm² ... 1,5 mm² |
| Section de conducteur flexible (embout avec douille en plastique) | 0,34 mm² ... 1 mm² |
| Largeur | 3,5 mm |
| Largeur de couvercle | 2,2 mm |
| Hauteur | 93,9 mm |
| Profondeur sur NS 35/7,5 | 42,6 mm |
| Profondeur sur NS 35/15 | 50,1 mm |
| Couleur | vert-jaune |
| Classe d'inflammabilité selon UL 94 | V0 |
| Groupe d'isolant | I |
| Matériau isolant | PA |
| Utilisation d'un isolant statique au froid | -60 °C |
| Indice de température matériau isolant (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Indice relatif température matériau isolant (Elec. ; UL 746 B) | 130 °C |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Émission de chaleur calorimétrique NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Inflammabilité en surface NFPA 130 (ASTM E 162) | réussi |
| Densité de gaz de combustion optique spécifique NFPA 130 (ASTM E 662) | réussi |
| Toxicité des gaz de combustion NFPA 130 (SMP 800C) | réussi |
| Caractéristiques mécaniques | |
| Paroi latérale ouverte | oui |
| Durée de vie en service | |
| Nombre de cycles d'enfichage | 100 |
| Oscillations/grésillements sur bande large | |
| Spécification de contrôle | DIN EN 50155 (VDE 0115-200):2008-03 |
| Spectre | Essai de durée de vie catégorie 1, classe B, sur coffret du véhicule |
| Fréquence | f1= 5 Hz jusqu'à f2= 150 Hz |
| Niveau ASD | 1,857 (m/s²)²/Hz |
| Accélération | 0,8g |
| Durée de contrôle par axe | 5 h |
| Sens du contrôle | Axes X, Y et Z |
| Résultat | Essai réussi |
| Chocs | |
| Spécification de contrôle | DIN EN 50155 (VDE 0115-200):2008-03 |
| Forme de choc | Semi-sinusoïdal |
| Accélération | 5g |
| Durée des chocs | 30 ms |
| Nombre de chocs dans chaque sens | 3 |
| Sens du contrôle | Axes X, Y et Z (pos. et nég.) |
| Résultat | Essai réussi |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -60 °C (Température max. de service, voir courbe de déclassement) |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (pour une période limitée, pas plus de 24 h, de -60 à +70 °C) |
| Température ambiante (montage) | -5 °C ... 70 °C |
| Température ambiante (confirmation) | -5 °C ... 70 °C |
| Humidité de l'air admissible (fonctionnement) | 20 % ... 90 % |
| Humidité de l'air admissible (stockage/transport) | 30 % ... 70 % |
| Connexion selon la norme | CEI 61984 |
| Type de montage | NS 35/7,5 |
| NS 35/15 |
| Caractéristique | Valeur |
|---|---|
| Fonction PEN possible (EF002544) | Non |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.14 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 0.14 mm² |
| Section de conducteur connectable monofilaire (EF007337) | 0.14 mm² |
| Finition raccordement électrique 1 (EF002526) | Fiche |
| Finition raccordement électrique 2 (EF002527) | Fiche |
| Nombre de positions de serrage par étage (EF002660) | 2 |
| Type de montage (EF000003) | Profilé chapeau 35 mm |
| Matériau du corps isolant (EF007543) | Autre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Largeur (EF000008) | 3.5 mm |
| Hauteur (EF000040) | 93.9 mm |
| Profondeur (EF000049) | 42.6 mm |
| Plaque de fermeture requise (EF002525) | Oui |
| Couleur (EF000007) | Vert/jaune |
