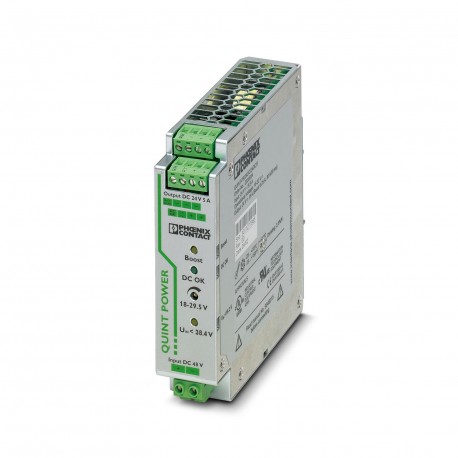

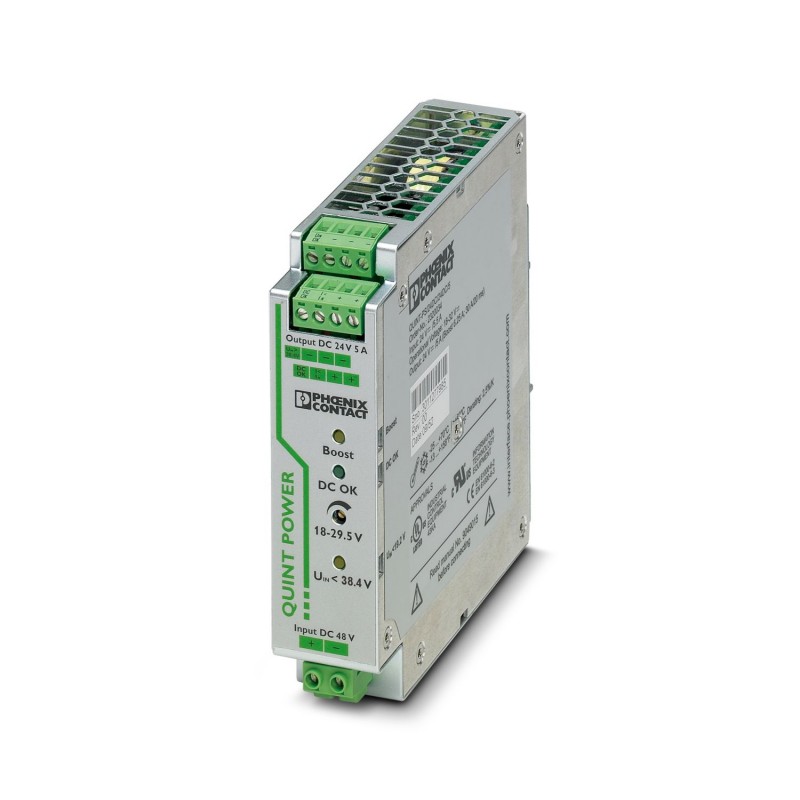

QUINT-PS/48DC/24DC/ 5
2320144
PHOENIX_CONTACT
1
Convertisseur DC/DC
Transformateur DC/DC QUINT à commutation primaire pour montage sur rail avec technologie SFB (Selective Fuse Breaking), entrée : 48 V DC, sortie : 24 V DC/5 A
Convertisseur DC/DC QUINT à découpage primaire pour montage sur profilé avec technologie SFB (Selective Fuse Breaking), entrée : 48 V DC, sortie : 24 V DC / 5 A
Appareillage industriel basse tension > Alimentation en courant continu
Alimentations
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
| Fonctionnement DC | |
| Plage de tension nominale d'entrée | 48 V DC |
| Plage de tension d'entrée | 30 V DC ... 60 V DC |
| Plage de tension étendue | non |
| Plage de tension d'entrée DC | 30 V DC ... 60 V DC |
| Type de tension de la tension d'alimentation | DC |
| Choc de courant d'appel | < 5 A (typique) |
| Intégrale de courant d'appel (I2t) | < 0,2 A2s |
| Durée de pontage en cas de panne de courant | > 14 ms (48 V DC) |
| Courant absorbé | 3,5 A (48 V DC) |
| Circuit de protection | Protection contre les transitoires; Varistance |
| Fusible d'entrée | 10 A (temporisé, intérieur) |
| Fusible de puissance homologué | B10 B16 |
| Sélection du fusible approprié pour la protection d'entrée | 10 A ... 16 A (Caractéristique B, C, D, K) |
| Rendement | > 91,5 % |
| Caractéristique de sortie | U/I |
| Tension de sortie nominale | 24 V DC ±1 % |
| Plage de réglage de la tension de sortie (USet) | 18 V DC ... 29,5 V DC (> 24 V DC, constante de puissance limitée) |
| Courant nominal de sortie (IN) | 5 A (-25 °C ... 60 °C) |
| POWER BOOST (IBoost) | 6,25 A (-25 °C ... 40 °C permanents, UOUT= 24 V DC) |
| Selective Fuse Breaking (ISFB) | 30 A (12 ms) |
| Déclenchement magnétique de fusible | B2 / B4 / C2 |
| Déclassement | 60 °C ... 70 °C (2,5 %/K) |
| Résistance à l'alimentation de retour | 35 V DC |
| Protection contre la surtension à la sortie (OVP) | < 35 V DC |
| Charge capacitive max. | Illimité |
| Limitation de courant active | env. 6,9 A |
| Tolérance de réglage | < 1 % (modification charge statique 10 % ... 90 %) |
| < 2 % (modification charge dynamique 10 % ... 90 %) | |
| < 0,1 % (modification tension d'entrée ±10 %) | |
| Ondulation résiduelle | < 25 mVCC |
| Puissance de sortie | 120 W |
| Pointes de commutation charge nominale | < 5 mVCC(20 MHz) |
| Puissance dissipée à vide maximale | 2,7 W |
| Puissance dissipée charge nominale max. | 11 W |
| Temps d'établissement | < 2 ms (UOUT(10 % ... 90 %)) |
| Montage en parallèle autorisé | oui, pour la redondance et l'augmentation de la puissance |
| Connectabilité en série | oui |
| Signal: DC-OK, active | |
| Description de la sortie | UOUT> 0,9 x UN: Signal « high » |
| Plage de tension de commutation | 18 V DC ... 24 V DC |
| Courant d'appel maximum | < 20 mA (protection contre les courts-circuits) |
| Signal: POWER BOOST, active | |
| Description de la sortie | IOUT< IN: Signal « high » |
| Plage de tension de commutation | 18 V DC ... 24 V DC |
| Courant d'appel maximum | < 20 mA (protection contre les courts-circuits) |
| Signal: UINOK, actif | |
| Description de la sortie | UIN> 38,4 V: Signal High |
| Plage de tension de commutation | 18 V DC ... 24 V DC |
| Courant d'appel maximum | < 20 mA (protection contre les courts-circuits) |
| Entrée | |
| Type de raccordement | Raccordement vissé enfichable |
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 12 |
| Longueur à dénuder | 8 mm |
| Filetage vis | M3 |
| Couple de serrage min. | 0,5 Nm |
| Couple de serrage max. | 0,6 Nm |
| Sortie | |
| Type de raccordement | Raccordement vissé enfichable |
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 12 |
| Longueur à dénuder | 7 mm |
| Filetage vis | M3 |
| Couple de serrage min. | 0,5 Nm |
| Couple de serrage max. | 0,6 Nm |
| Signal | |
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 12 |
| Filetage vis | M3 |
| Couple de serrage min. | 0,5 Nm |
| Couple de serrage max. | 0,6 Nm |
| Modes de signalisation | LED |
| sortie de couplage active | |
| Contact de relais | |
| Sortie de signal: DC-OK, active | |
| Affichage d'état | LED verte « DC OK » |
| Coloris | vert |
| Sortie de signal: POWER BOOST, active | |
| Affichage d'état | LED « BOOST » jaune / IOUT> IN: LED allumée |
| Coloris | jaune |
| Informations sur l'affichage d'état | LED on |
| Sortie de signal: UINOK, actif | |
| Affichage d'état | LED "UIN< 38,4 V" jaune / UIN< 38,4 V DC : LED allumée |
| Coloris | jaune |
| Informations sur l'affichage d'état | LED on |
| Nombre de phases | 1,00 |
| Tension d'isolement entrée / sortie | 1,5 kV (homologation du type) |
| 1 kV (Contrôle individuel) | |
| 1 kV (homologation du type) |
| MTBF (IEC 61709, SN 29500) | > 995000 h (40 °C) |
| État de la gestion des données | |
| Révision de l'article | 04 |
| Propriétés d'isolation | |
| Classe de protection | III |
| Degré de pollution | 2 |
| Largeur | 32 mm |
| Hauteur | 130 mm |
| Profondeur | 125 mm |
| Dimensions de montage | |
| Distance de montage à droite/à gauche | 0 mm / 0 mm (≤ 70 °C) |
| Distance de montage à droite/gauche (active) | 15 mm / 15 mm (≤ 70 °C) |
| Distance de montage en haut/en bas | 50 mm / 50 mm (≤ 70 °C) |
| Distance de montage en haut/en bas (active) | 50 mm / 50 mm (≤ 70 °C) |
| Autre montage possible | |
| Largeur | 122 mm |
| Hauteur | 130 mm |
| Profondeur | 35 mm |
| Type de montage | Montage sur rail DIN |
| Instructions de montage | juxtaposable : PN≥50 %, horizontale 5 mm, près des composants actifs 15 mm, verticale 50 mm juxtaposable : PN<50 %, horizontale 0 mm, en haut verticale 40 mm, en bas verticale 20 mm |
| Emplacement pour le montage | Profilé horizontal NS 35, EN 60715 |
| Protégée par vernis | non |
| Matériau du boîtier | Métallique |
| Version du boîtier | Aluminium (AlMg3) |
| Modèle de capot | Tôle d'acier galvanisée, exempte de chrome (VI) |
| Conditions ambiantes | |
| Indice de protection | IP20 |
| Température ambiante (fonctionnement) | -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Température ambiante (type de démarrage testé) | -40 °C |
| Classe climatique | 3K3 (selon EN 60721) |
| Humidité de l'air max. admissible (service) | ≤ 95 % (à 25 °C, sans condensation) |
| Choc | 18 ms, 30g, dans chaque direction (selon CEI 60068-2-27) |
| Vibrations (service) | < 15 Hz, amplitude ±2,5 mm (selon CEI 60068-2-6) |
| 15 Hz ... 150 Hz, 2,3g, 90 min. | |
| Applications ferroviaires | EN 50121-4 |
| Norme – Equipement électronique des installations à courant fort | EN 50178/VDE 0160 (PELV) |
| Norme – sécurité électrique | EN 60950-1/VDE 0805 (SELV) |
| Norme – Faible tension de protection | EN 60950-1 (SELV) |
| EN 60204-1 (PELV) | |
| Norme, sectionnement sûr | DIN VDE 0100-410 |
| Homologations UL | UL/C-UL Listed UL 508 |
| UL/C-UL Recognized UL 60950-1 | |
| UL ANSI/ISA-12.12.01 classe I, division 2, groupes A, B, C, D (site dangereux) |
| Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
| Règles CEM Perturbations radioélectriques | EN 61000-6-3 |
| EN 61000-6-4 | |
| Règles CEM - Immunité électromagnétique | EN 61000-6-1 |
| EN 61000-6-2 | |
| Décharge électrostatique | |
| Normes/Prescriptions | EN 61000-4-2 |
| Décharge électrostatique | |
| Décharge par contact | 8 kV (Sévérité de contrôle 4) |
| Décharge dans l'air | 15 kV (Sévérité de contrôle 4) |
| Remarque | Critère B |
| Champ électromagnétique HF | |
| Normes/Prescriptions | EN 61000-4-3 |
| Champ électromagnétique HF | |
| Plage de fréquence | 80 MHz ... 1 GHz |
| Intensité de champ | 20 V/m (Sévérité de contrôle 3) |
| Plage de fréquence | 1 GHz ... 2 GHz |
| Intensité de champ | 10 V/m (Sévérité de contrôle 3) |
| Plage de fréquence | 2 GHz ... 3 GHz |
| Intensité de champ | 10 V/m (Sévérité de contrôle 3) |
| Remarque | Critère A |
| Transitoires électriques rapides (en salves) | |
| Normes/Prescriptions | EN 61000-4-4 |
| Transitoires électriques rapides (en salves) | |
| Entrée | 2 kV (Sévérité de contrôle 3 - asymétrique) |
| Sortie | 2 kV (Sévérité de contrôle 3 - asymétrique) |
| Signal | 2 kV (Sévérité de contrôle 4 - asymétrique) |
| Remarque | Critère A |
| Contrainte de surtension transitoire (Surge) | |
| Normes/Prescriptions | EN 61000-4-5 |
| Contrainte de surtension transitoire (Surge) | |
| Entrée | 0,5 kV (Sévérité de contrôle 1 - symétrique) |
| 0,5 kV (Sévérité de contrôle 1 - asymétrique) | |
| Sortie | 0,5 kV (Sévérité de contrôle 1 - symétrique) |
| 0,5 kV (Sévérité de contrôle 1 - asymétrique) | |
| Signal | 1 kV (Sévérité de contrôle 2 - asymétrique) |
| Remarque | Critère B |
| Perturbations conduites | |
| Normes/Prescriptions | EN 61000-4-6 |
| Perturbations conduites | |
| E/S/A | asymétrique |
| Plage de fréquence | 0,15 MHz ... 80 MHz |
| Remarque | Critère A |
| Tension | 10 V (Sévérité de contrôle 3) |
| Émissions | |
| Normes/Prescriptions | EN 61000-6-3 |
| Tension perturbatrice selon à EN 55011 | EN 55011 (EN 55022) classe B domaine d'application : industrie et zones résidentielles |
| Perturbations radioélectriques selon EN 55011 | EN 55011 (EN 55022) classe B domaine d'application : industrie et zones résidentielles |
| Critères | |
| Critère A | Fonctionnement normal dans le cadre des limites fixées. |
| Critère B | Perturbation temporaire du fonctionnement, que le dispositif corrige de lui-même. |
| Caractéristique | Valeur |
|---|---|
| Type de tension d'alimentation (EF002991) | CC |
| 1ere tension de sortie (EF006792) | 18 V |
| Courant de sortie max. 1 (EF008284) | 6.25 A |
| Tension de sortie ajustable (EF007002) | Oui |
| Valeur nominale de la tension de sortie 1 (EF009393) | 24 V |
| Valeur nominale du courant de sortie 1 (EF009396) | 5 A |
| Protégé contre les courts-circuits (EF007332) | Oui |
| Tension d'alimentation assignée CC (EF007078) | 30 V |
| Tension de sortie réglée (EF003092) | Oui |
| Puissance dissipée (EF003034) | 120 W |
| Stabilisé (EF005302) | Oui |
| Finition du raccordement électrique (EF003961) | Borne à vis |
| Montage possible sur barres profilées (EF003972) | Oui |
| Montage mural possible (EF003973) | Non |
| Adapté à un montage sur rail (EF001126) | Non |
| Hauteur d'encastrement (EF000332) | 130 mm |
| Montage direct possible (EF005689) | Non |
| Largeur (EF000008) | 32 mm |
| Hauteur (EF000040) | 130 mm |
| Profondeur (EF000049) | 125 mm |
| Adapté aux fonctions de sécurité (EF001597) | Oui |
| SIL conformément à IEC 61508 (EF009889) | Sans |
| Niveau de performance selon EN ISO 13849-1 (EF007399) | Sans |
| Classe de protection (IP) (EF005474) | IP20 |
| Classe de protection (NEMA) (EF011959) | Autre |
| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX ALIMENTATIONS FR.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2320144-QUINT-PS/48DC/24DC/ 5 | 131 Kbytes |
![]() |
