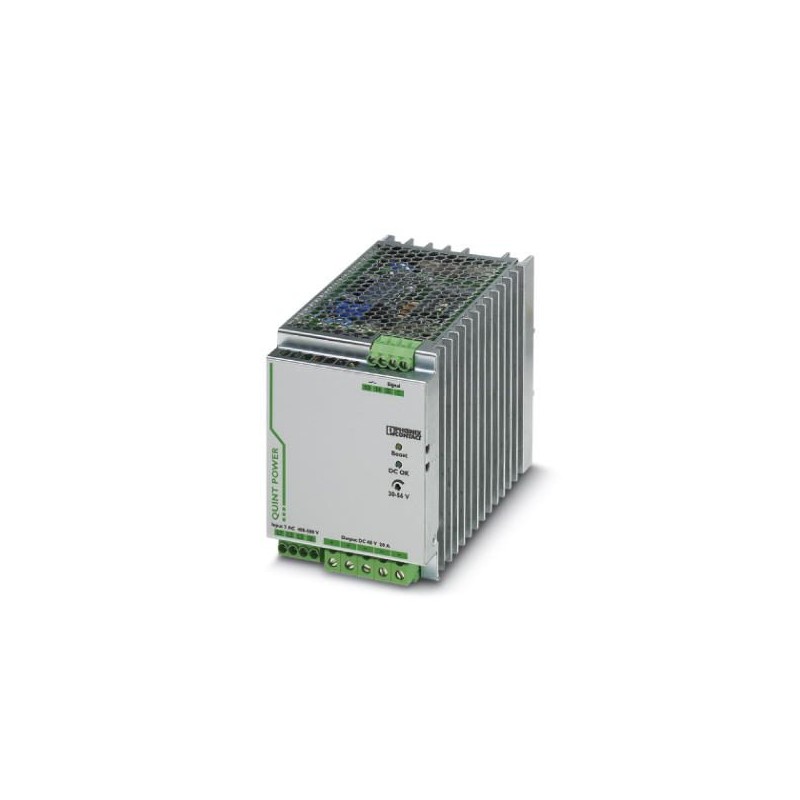

PHOENIX_CONTACT QUINT-PS/3AC/48DC/20 2320827 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

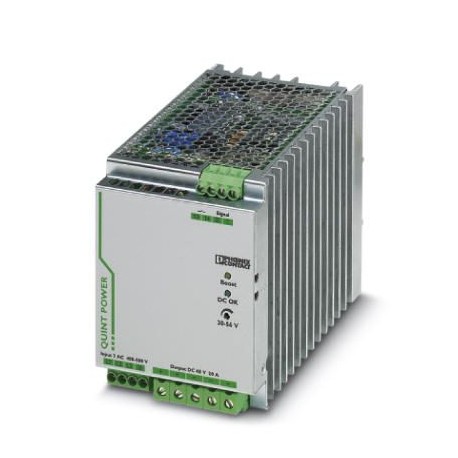

QUINT-PS/3AC/48DC/20 2320827 PHOENIX CONTACT Alimentation

Référence: QUINT-PS/3AC/48DC/20

Code: 2320827

Fabricant: PHOENIX_CONTACT

Description:

Alimentation
Alimentations à découpage primaires, QUINT POWER, Connexion à vis, Montage sur rail, Technologie SFB (sectionnement sélectif des fusibles), Entrée :3phase, Sortie : 48 VDC / 20 A

Catégories:

  • Appareillage industriel basse tension > Alimentation en courant continu
  • PHOENIX_CONTACT > Alimentations

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 1.044,64 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Données commerciales

Code de commande2320827
Unité de conditionnement1 pcs
Page cataloguePage 214 (C-4-2017)
GTIN4046356547734
Poids par pièce (hors emballage)2,500 KGM
Numéro du tarif douanier85044030
Pays d'origineTH (Thaïlande)

Cotes

Largeur96 mm
Hauteur130 mm
Profondeur179 mm
Largeur en cas de montage alternatif176 mm
Hauteur en cas de montage alternatif130 mm
Profondeur en cas de montage alternatif99 mm

Conditions d'environnement

Indice de protectionIP20
Température ambiante (fonctionnement)-25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)
Température ambiante (type de démarrage testé)-40 °C
Température ambiante (stockage/transport)-40 °C ... 85 °C
Humidité de l'air max. admissible (service)≤ 95 % (à 25 °C, sans condensation)
Classe climatique3K3 (selon EN 60721)
Degré de pollution2
Hauteur d'installation4000 m

Données d'entrée

Plage de tension nominale d'entrée3x 400 V AC ... 500 V AC
Plage de tension d'entrée3x 320 V AC ... 575 V AC
2x 360 V AC ... 575 V AC (Non homologué par UL)
450 V DC ... 800 V DC
Plage de fréquence AC45 Hz ... 65 Hz
Plage de fréquence DC0 Hz
Courant de décharge vers PE< 3,5 mA
Courant absorbé3x 2,1 A (400 V AC)
3x 1,7 A (500 V AC)
1,7 A (600 V DC)
Consommation nominale1386 VA
Choc de courant d'enclenchement< 20 A (typique)
Protection contre microcoupurestyp. 25 ms (400 V AC)
typ. 35 ms (500 V AC)
Sélection des fusibles appropriés6 A ... 16 A (AC: Caractéristique B, C, D, K)
Dénomination de la protectionProtection contre les transitoires
Circuit/composant de protectionVaristance

Données de sortie

Tension de sortie nominale48 V DC ±1 %
Plage de réglage de la tension de sortie (USet)30 V DC ... 56 V DC (> 48 V DC, constante de puissance limitée)
Courant nominal de sortie (IN)20 A (-25 °C ... 60 °C, UOUT= 48 V DC)
POWER BOOST (IBoost)22,5 A (-25 °C ... 40 °C permanents, UOUT= 48 V DC)
Selective Fuse Breaking (ISFB)100 A (12 ms)
Derating60 °C ... 70 °C (2,5 % / K)
Montage en parallèle autoriséoui, pour la redondance et l'augmentation de la puissance
Connectabilité en sérieoui
Résistance à l'alimentation de retourmax. 60 V DC
Protection antisurtension en sortie< 60 V DC
Limitation de courant activeenv. IBOOST= 22,5 A (en cas de court-circuit)
Tolérance de réglage< 1 % (modification charge statique 10 % ... 90 %)
< 4 % (modification charge dynamique 10 % ... 90 %)
< 0,1 % (modification tension d'entrée ±10 %)
Ondulation résiduelle< 50 mVCC(pour les valeurs nominales)
Puissance de sortie960 W
Temps d'enclenchement typique< 1 s
Puissance dissipée à vide maximale24 W
Puissance dissipée charge nominale max.70 W

Généralités

Poids net2,5 kg
Rendement> 93 % (pour 400 V AC et pour les valeurs nominales)
Tension d'isolement entrée/sortie4 kV AC (homologation du type)
2 kV AC (Contrôle individuel)
Tension d'isolement entrée/PE3,5 kV AC (homologation du type)
2 kV AC (Contrôle individuel)
Tension d'isolement sortie/PE500 V DC (Contrôle individuel)
Classe de protectionI
Indice de protectionIP20
MTBF (IEC 61709, SN 29500)> 890000 h (25 °C)
> 509000 h (40 °C)
Emplacement pour le montageProfilé horizontal NS 35, EN 60715
Conseils pour le montagejuxtaposable : PN≥50 %, horizontale 5 mm, près des composants actifs 15 mm, verticale 50 mm
juxtaposable : PN≥50 %, horizontale 0 mm, en haut verticale 40 mm, en bas verticale 20 mm

Caractéristiques de raccordement entrée

Type de raccordementRaccordement vissé
Section de conducteur rigide min.0,2 mm²
Section de conducteur rigide max.6 mm²
Section de conducteur souple min.0,2 mm²
Section de conducteur souple max.4 mm²
Section du conducteur AWG min.18
Section du conducteur AWG max.10
Longueur à dénuder7 mm
Filetage visM3

Caractéristiques de raccordement sortie

Type de raccordementRaccordement vissé
Section de conducteur rigide min.0,5 mm²
Section de conducteur rigide max.16 mm²
Section de conducteur souple min.0,5 mm²
Section de conducteur souple max.16 mm²
Section du conducteur AWG min.8
Section du conducteur AWG max.6
Longueur à dénuder10 mm
Filetage visM3

Caractéristiques de raccordement signalisation

Section de conducteur rigide min.0,2 mm²
Section de conducteur rigide max.6 mm²
Section de conducteur souple min.0,2 mm²
Section de conducteur souple max.4 mm²
Section du conducteur AWG min.18
Section du conducteur AWG max.10
Filetage visM3

Normes et spécifications

Compatibilité électromagnétiqueConformité à la directive CEM 2014/30/UE
ImmunitéEN 61000-6-2:2005
Connexion selon la normeCSA
Normes/PrescriptionsEN 61000-4-2
Décharge par contact4 kV (Sévérité de contrôle 2)
Normes/PrescriptionsEN 61000-4-3
Plage de fréquence80 MHz ... 1 GHz
Intensité de champ10 V/m (Sévérité de contrôle 3)
Plage de fréquence1,4 GHz ... 2 GHz
Intensité de champ3 V/m (Sévérité de contrôle 2)
Normes/PrescriptionsEN 61000-4-4
RemarqueCritère B
Normes/PrescriptionsEN 61000-4-6
Plage de fréquence0,15 MHz ... 80 MHz
Tension10 V (Sévérité de contrôle 3)
Directive basse tensionConformité à la directive NSR 2006/95/CE
Norme - sécurité des transformateursCEI 61558-2-17
Norme – sécurité électriqueCEI 60950-1/VDE 0805 (SELV)
Norme – Equipement électronique des installations à courant fortEN 50178/VDE 0160 (PELV)
Norme – Faible tension de protectionCEI 60950-1 (SELV) et EN 60204-1 (PELV)
Norme, sectionnement sûrDIN VDE 0100-410
Norme - Protection contre les courants dangereux pour les personnes, exigences fondamentales pour un isolement sûr dans les équipements électriquesEN 50178
Norme - Limitation des courants réseau et d'harmoniquesEN 61000-3-2
Norme - Sécurité pour les appareilsBG (type contrôlé)
Norme - homologation médicaleCEI 60601-1, 2 x MOOP
Homologations ULUL Listed UL 508
Norme UL/C-UL Recognized UL 60950 (3 fils + PE, star net)
UL ANSI/ISA-12.12.01 classe I, division 2, groupes A, B, C, D (site dangereux)
Choc18 ms, 30g, dans chaque direction (selon CEI 60068-2-27)
Vibrations (service)< 15 Hz, amplitude ±2,5 mm (selon CEI 60068-2-6)
15 Hz ... 150 Hz, 2,3g, 90 min.
Dispositifs de traitement de l'information - Sécurité (schéma CB )Schéma CB
Applications ferroviairesEN 50121-4
Catégorie de surtension (EN 62477-1)III

Environmental Product Compliance

China RoHSPériode d'utilisation conforme (EFUP) : 25 ans ;
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses.

Classifications

ETIM for 2320827 Appareillage industriel basse tension (EC002540)

Nom de la caractéristiqueType de tension d'alimentation (EF002991)
Valeur de la caractéristiqueCA/CC
Nom de la caractéristique1ere tension de sortie (EF006792)
Valeur de la caractéristique30 V
Nom de la caractéristiqueCourant de sortie max. 1 (EF008284)
Valeur de la caractéristique22.5 A
Nom de la caractéristiqueTension de sortie ajustable (EF007002)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueValeur nominale de la tension de sortie 1 (EF009393)
Valeur de la caractéristique48 V
Nom de la caractéristiqueValeur nominale du courant de sortie 1 (EF009396)
Valeur de la caractéristique20 A
Nom de la caractéristiqueProtégé contre les courts-circuits (EF007332)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueTension d'alimentation assignée à CA 50 Hz (EF007076)
Valeur de la caractéristique400 V
Nom de la caractéristiqueTension d'alimentation assignée à CA 60 Hz (EF007077)
Valeur de la caractéristique400 V
Nom de la caractéristiqueTension d'alimentation assignée CC (EF007078)
Valeur de la caractéristique500 V
Nom de la caractéristiqueTension de sortie réglée (EF003092)
Valeur de la caractéristiqueOui
Nom de la caractéristiquePuissance absorbée (EF000346)
Valeur de la caractéristique1386 VA
Nom de la caractéristiquePuissance dissipée (EF003034)
Valeur de la caractéristique960 W
Nom de la caractéristiqueStabilisé (EF005302)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition du raccordement électrique (EF003961)
Valeur de la caractéristiqueBorne à vis
Nom de la caractéristiqueMontage possible sur barres profilées (EF003972)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueMontage mural possible (EF003973)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à un montage sur rail (EF001126)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueHauteur d'encastrement (EF000332)
Valeur de la caractéristique130 mm
Nom de la caractéristiqueMontage direct possible (EF005689)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique96 mm
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique130 mm
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique179 mm
Nom de la caractéristiqueAdapté aux fonctions de sécurité (EF001597)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueSIL conformément à IEC 61508 (EF009889)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueNiveau de performance selon EN ISO 13849-1 (EF007399)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueClasse de protection (IP) (EF005474)
Valeur de la caractéristiqueIP20
Nom de la caractéristiqueClasse de protection (NEMA) (EF011959)
Valeur de la caractéristiqueAutre
