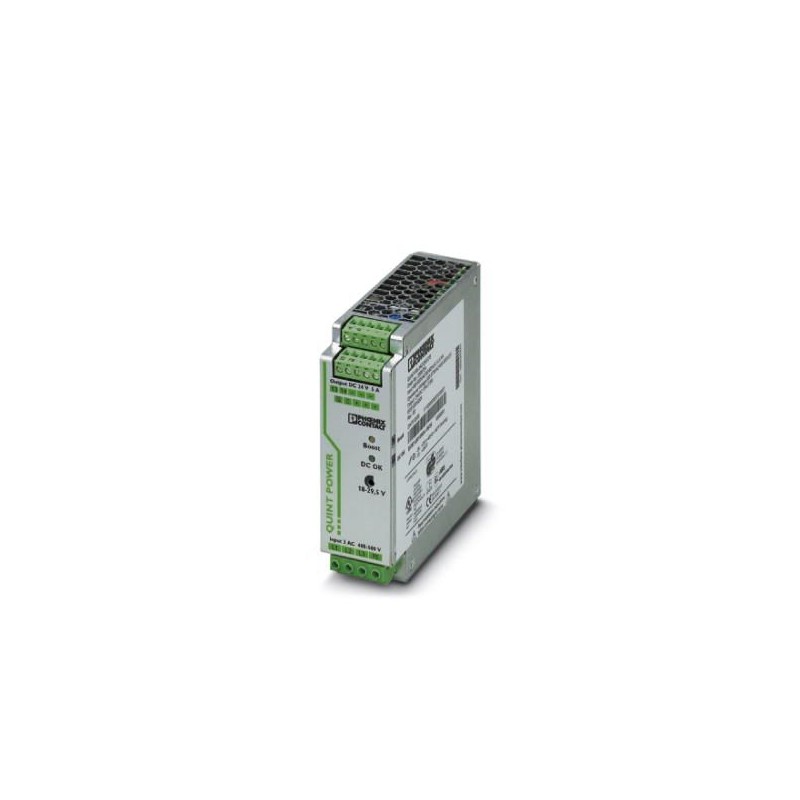

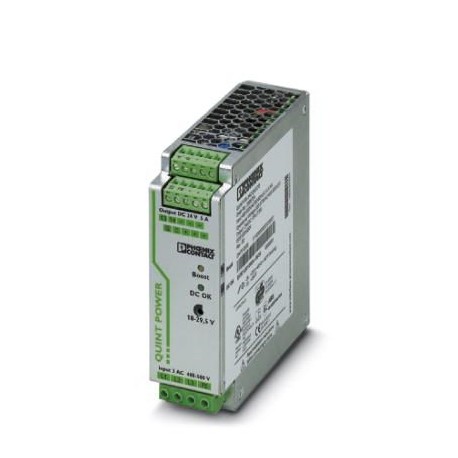

Référence: QUINT-PS/3AC/24DC/ 5
Code: 2866734
Fabricant: PHOENIX_CONTACT
Description:
Catégories:
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
DERNIÈRE CONSULTÉS
| Code de commande | 2866734 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 160 (C-6-2015) |
| GTIN | 4046356155441 |
| Poids par pièce (hors emballage) | 1,046 KGM |
| Numéro du tarif douanier | 85044030 |
| Pays d'origine | TH (Thaïlande) |
| Largeur | 40 mm |
|---|---|
| Hauteur | 130 mm |
| Profondeur | 125 mm |
| Largeur en cas de montage alternatif | 122 mm |
| Hauteur en cas de montage alternatif | 130 mm |
| Profondeur en cas de montage alternatif | 43 mm |
| Indice de protection | IP20 |
|---|---|
| Température ambiante (fonctionnement) | -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
| Température ambiante (type de démarrage testé) | -40 °C |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité de l'air max. admissible (service) | ≤ 95 % (à 25 °C, sans condensation) |
| Classe climatique | 3K3 (selon EN 60721) |
| Degré de pollution | 2 |
| Hauteur d'installation | 5000 m |
| Plage de tension nominale d'entrée | 3x 400 V AC ... 500 V AC |
|---|---|
| Plage de tension d'entrée | 3x 320 V AC ... 575 V AC |
| 2x 360 V AC ... 575 V AC | |
| 450 V DC ... 800 V DC | |
| Plage de fréquence AC | 45 Hz ... 65 Hz |
| Plage de fréquence DC | 0 Hz |
| Courant de décharge vers PE | < 3,5 mA |
| Courant absorbé | 3x 0,8 A (400 V AC) |
| 3x 0,7 A (500 V AC) | |
| 0,2 A (600 V DC) | |
| Consommation nominale | 268 VA |
| Choc de courant d'enclenchement | < 15 A (typique) |
| Protection contre microcoupures | > 20 ms (400 V AC) |
| > 30 ms (500 V AC) | |
| Sélection des fusibles appropriés | 6 A ... 16 A (AC: Caractéristique B, C, D, K) |
| Dénomination de la protection | Protection contre les transitoires |
| Circuit/composant de protection | Varistance, éclateur à gaz |
| Tension de sortie nominale | 24 V DC ±1 % |
|---|---|
| Plage de réglage de la tension de sortie (USet) | 18 V DC ... 29,5 V DC (> 24 V DC, constante de puissance limitée) |
| Courant nominal de sortie (IN) | 5 A (-25 °C ... 60 °C, UOUT= 24 V DC) |
| POWER BOOST (IBoost) | 7,5 A (-25 °C ... 40 °C permanents, UOUT= 24 V DC) |
| Selective Fuse Breaking (ISFB) | 30 A (12 ms) |
| Derating | 60 °C ... 70 °C (2,5 % / K) |
| Montage en parallèle autorisé | oui, pour la redondance et l'augmentation de la puissance |
| Connectabilité en série | oui |
| Résistance à l'alimentation de retour | max. 35 V DC |
| Protection antisurtension en sortie | < 35 V DC |
| Ondulation résiduelle | < 20 mVCC(pour les valeurs nominales) |
| Puissance de sortie | 120 W |
| Temps d'enclenchement typique | < 0,06 s |
| Pointes de commutation charge nominale | < 20 mVCC(pour les valeurs nominales, 20 MHz) |
| Puissance dissipée à vide maximale | 4 W |
| Puissance dissipée charge nominale max. | 14 W |
| Poids net | 0,7 kg |
|---|---|
| Témoin de présence de la tension de service | LED verte |
| Rendement | > 89 % (pour 400 V AC et pour les valeurs nominales) |
| Tension d'isolement entrée/sortie | 4 kV AC (homologation du type) |
| 2 kV AC (Contrôle individuel) | |
| Tension d'isolement entrée/PE | 3,5 kV AC (homologation du type) |
| 2 kV AC (Contrôle individuel) | |
| Tension d'isolement sortie/PE | 500 V DC (Contrôle individuel) |
| Classe de protection | I |
| Indice de protection | IP20 |
| MTBF (IEC 61709, SN 29500) | > 1290000 h (25 °C) |
| > 680000 h (40 °C) | |
| > 290000 h (60 °C) | |
| Emplacement pour le montage | Profilé horizontal NS 35, EN 60715 |
| Conseils pour le montage | juxtaposable : PN≥50 %, horizontale 5 mm, près des composants actifs 15 mm, verticale 50 mm juxtaposable : PN≥50 %, horizontale 0 mm, en haut verticale 40 mm, en bas verticale 20 mm |
| Type de raccordement | Raccordement vissé enfichable |
|---|---|
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 20 |
| Section du conducteur AWG max. | 12 |
| Longueur à dénuder | 7 mm |
| Filetage vis | M3 |
| Type de raccordement | Raccordement vissé enfichable |
|---|---|
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 20 |
| Section du conducteur AWG max. | 12 |
| Longueur à dénuder | 7 mm |
| Filetage vis | M3 |
| Section de conducteur rigide min. | 0,2 mm² |
|---|---|
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 20 |
| Section du conducteur AWG max. | 12 |
| Filetage vis | M3 |
| Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
|---|---|
| Immunité | EN 61000-6-2:2005 |
| Connexion selon la norme | CSA |
| Normes/Prescriptions | EN 61000-4-2 |
| Décharge par contact | 4 kV (Sévérité de contrôle 2) |
| Normes/Prescriptions | EN 61000-4-3 |
| Plage de fréquence | 80 MHz ... 1 GHz |
| Intensité de champ | 10 V/m (Sévérité de contrôle 3) |
| Plage de fréquence | 1,4 GHz ... 2 GHz |
| Intensité de champ | 3 V/m (Sévérité de contrôle 2) |
| Normes/Prescriptions | EN 61000-4-4 |
| Remarque | Critère B |
| Normes/Prescriptions | EN 61000-6-3 |
| EN 61000-4-6 | |
| Plage de fréquence | 0,15 MHz ... 80 MHz |
| Tension | 10 V (Sévérité de contrôle 3) |
| Directive basse tension | Conformité à la directive NSR 2006/95/CE |
| Norme – sécurité électrique | CEI 60950-1/VDE 0805 (SELV) |
| Norme – Equipement électronique des installations à courant fort | EN 50178/VDE 0160 (PELV) |
| Norme – Faible tension de protection | CEI 60950-1 (SELV) et EN 60204-1 (PELV) |
| Norme, sectionnement sûr | DIN VDE 0100-410 |
| Norme - Protection contre les courants dangereux pour les personnes, exigences fondamentales pour un isolement sûr dans les équipements électriques | EN 50178 |
| Norme - Limitation des courants réseau et d'harmoniques | EN 61000-3-2 |
| Norme - Sécurité pour les appareils | GS (Geprüfte Sicherheit) (sécurité garantie) |
| Norme - homologation médicale | CEI 60601-1, 2 x MOOP |
| Homologation construction navale | DNV GL (EMC A), ABS, LR, RINA, NK, BV |
| Homologations UL | UL Listed UL 508 |
| Norme UL/C-UL Recognized UL 60950 (3 fils + PE, star net) | |
| UL ANSI/ISA-12.12.01 classe I, division 2, groupes A, B, C, D (site dangereux) | |
| Choc | 18 ms, 30g, dans chaque direction (selon CEI 60068-2-27) |
| Vibrations (service) | < 15 Hz, amplitude ±2,5 mm (selon CEI 60068-2-6) |
| 15 Hz ... 150 Hz, 2,3g, 90 min. | |
| Demande d'homologation de l'industrie des semi-conducteurs concernant les chutes de tension du secteur | Certificat de conformité SEMI F47-0706 |
| Dispositifs de traitement de l'information - Sécurité (schéma CB ) | Schéma CB |
| Applications ferroviaires | EN 50121-4 |
| Catégorie de surtension (EN 62477-1) | III |
| China RoHS | Période d'utilisation conforme (EFUP) : 25 ans ; |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
