> >>QUINT-PS/12DC/24DC/ 5 2320131 PHOENIX CONTACT Convertisseur DC/DC
Produit précédent Produit suivant

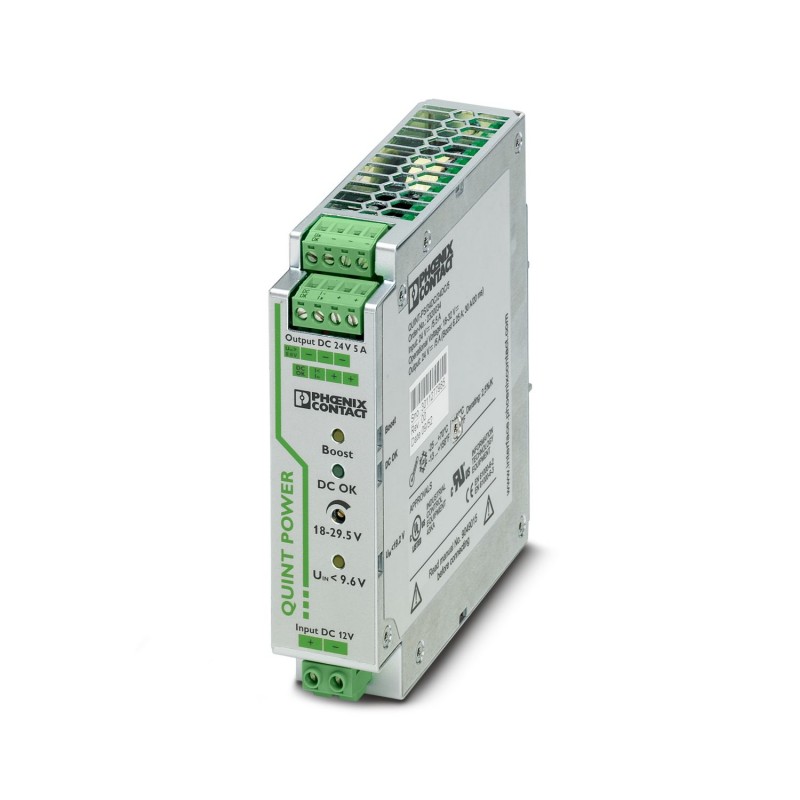

QUINT-PS/12DC/24DC/ 5 2320131 PHOENIX CONTACT Convertisseur DC/DC Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

QUINT-PS/12DC/24DC/ 5 2320131 PHOENIX CONTACT Convertisseur DC/DC

QUINT-PS/12DC/24DC/ 5

2320131

PHOENIX_CONTACT

Convertisseur DC/DC

Plus de détails


Alimentations

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

Prix total: $360.34
Prix unitaire: $360.34

Quantité Prix
1+$360.34
2+$358.69
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

En savoir plus

▲


Données commerciales

Code de commande2320131
Unité de conditionnement1 pcs
Page cataloguePage 250 (C-4-2017)
GTIN4046356482240
Poids par pièce (hors emballage)0,700 KGM
Numéro du tarif douanier85044030
Pays d'origineCN (Chine)

Cotes

Largeur32 mm
Hauteur130 mm
Profondeur125 mm
Largeur en cas de montage alternatif122 mm
Hauteur en cas de montage alternatif130 mm
Profondeur en cas de montage alternatif35 mm

Conditions d'environnement

Indice de protectionIP20
Température ambiante (fonctionnement)-25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)
Température ambiante (type de démarrage testé)-40 °C
Température ambiante (stockage/transport)-40 °C ... 85 °C
Humidité de l'air max. admissible (service)≤ 95 % (à 25 °C, sans condensation)
Classe climatique3K3 (selon EN 60721)
Degré de pollution2

Données d'entrée

Plage de tension nominale d'entrée12 V DC
Plage de tension d'entrée9 V DC ... 18 V DC
Courant absorbé15 A (12 V, IBOOST)
Choc de courant d'enclenchement< 15 A (typique)
Protection contre microcoupurestyp. 3 ms (12 V DC)
Fusible d'entrée25 A (interne (protection fine))
Dénomination de la protectionProtection contre les transitoires
Circuit/composant de protectionVaristance

Données de sortie

Tension de sortie nominale24 V DC ±1 %
Plage de réglage de la tension de sortie (USet)18 V DC ... 29,5 V DC (> 24 V DC, constante de puissance limitée)
Courant nominal de sortie (IN)5 A (-25 °C ... 60 °C)
POWER BOOST (IBoost)6,25 A (-25 °C ... 40 °C permanents, UOUT= 24 V DC)
Selective Fuse Breaking (ISFB)30 A (12 ms)
Derating60 °C ... 70 °C (2,5 % / K)
Montage en parallèle autoriséoui, pour la redondance et l'augmentation de la puissance
Connectabilité en sérieoui
Résistance à l'alimentation de retour35 V DC
Protection antisurtension en sortie< 35 V DC
Charge capacitive max.Illimité
Limitation de courant activeenv. 6,9 A
Tolérance de réglage< 1 % (modification charge statique 10 % ... 90 %)
< 2 % (modification charge dynamique 10 % ... 90 %)
< 0,1 % (modification tension d'entrée ±10 %)
Ondulation résiduelle< 75 mVCC
Pointes de commutation charge nominale< 10 mVCC(20 MHz)
Puissance dissipée à vide maximale2 W
Puissance dissipée charge nominale max.13,5 W

Généralités

Poids net0,7 kg
Rendement> 90 %
Tension d'isolement entrée/sortie1,5 kV (homologation du type)
1 kV (Contrôle individuel)
Classe de protectionIII
Indice de protectionIP20
MTBF (IEC 61709, SN 29500)
> 1005000 h (40 °C)
Emplacement pour le montageProfilé horizontal NS 35, EN 60715
Conseils pour le montagejuxtaposable : PN≥50 %, horizontale 5 mm, près des composants actifs 15 mm, verticale 50 mm
juxtaposable : PN≥50 %, horizontale 0 mm, en haut verticale 40 mm, en bas verticale 20 mm

Caractéristiques de raccordement entrée

Type de raccordementRaccordement vissé enfichable
Section de conducteur rigide min.0,2 mm²
Section de conducteur rigide max.2,5 mm²
Section de conducteur souple min.0,2 mm²
Section de conducteur souple max.2,5 mm²
Section du conducteur AWG min.18
Section du conducteur AWG max.12
Longueur à dénuder8 mm
Filetage visM3

Caractéristiques de raccordement sortie

Type de raccordementRaccordement vissé enfichable
Section de conducteur rigide min.0,2 mm²
Section de conducteur rigide max.2,5 mm²
Section de conducteur souple min.0,2 mm²
Section de conducteur souple max.2,5 mm²
Section du conducteur AWG min.18
Section du conducteur AWG max.12
Longueur à dénuder7 mm
Filetage visM3

Caractéristiques de raccordement signalisation

Section de conducteur rigide min.0,2 mm²
Section de conducteur rigide max.2,5 mm²
Section de conducteur souple min.0,2 mm²
Section de conducteur souple max.2,5 mm²
Section du conducteur AWG min.24
Section du conducteur AWG max.12
Filetage visM3

Normes et spécifications

Compatibilité électromagnétiqueConformité à la directive CEM 2014/30/UE
ImmunitéEN 61000-6-2:2005
Connexion selon la normeCUL
Normes/PrescriptionsEN 61000-4-2
Décharge par contact4 kV (Sévérité de contrôle 2)
Normes/PrescriptionsEN 61000-4-3
Plage de fréquence80 MHz ... 1 GHz
Intensité de champ10 V/m (Sévérité de contrôle 3)
Plage de fréquence1,4 GHz ... 2 GHz
Intensité de champ3 V/m (Sévérité de contrôle 2)
Normes/PrescriptionsEN 61000-4-4
RemarqueCritère B
Normes/PrescriptionsEN 61000-6-3
EN 61000-4-6
Plage de fréquence0,15 MHz ... 80 MHz
Tension10 V (Sévérité de contrôle 3)
Norme – sécurité électriqueEN 60950-1/VDE 0805 (SELV)
Norme – Equipement électronique des installations à courant fortEN 50178/VDE 0160 (PELV)
Norme – Faible tension de protectionEN 60950-1 (SELV)
EN 60204-1 (PELV)
Norme, sectionnement sûrDIN VDE 0100-410
Homologations ULUL/C-UL Listed UL 508
Norme UL/C-UL Recognized UL 60950-1
UL ANSI/ISA-12.12.01 classe I, division 2, groupes A, B, C, D (site dangereux)
Choc18 ms, 30g, dans chaque direction (selon CEI 60068-2-27)
Vibrations (service)< 15 Hz, amplitude ±2,5 mm (selon CEI 60068-2-6)
15 Hz ... 150 Hz, 2,3g, 90 min.
Applications ferroviairesEN 50121-4

Environmental Product Compliance

China RoHSPériode d'utilisation conforme (EFUP) : 25 ans ;
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses.

Classifications

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE PHOENIX ALIMENTATIONS FR.pdf 26 Mbytes
PHOENIX CONTACT-2320131-QUINT-PS/12DC/24DC/ 5 130 Kbytes PHOENIX CONTACT-2320131-QUINT-PS/12DC/24DC/ 5
