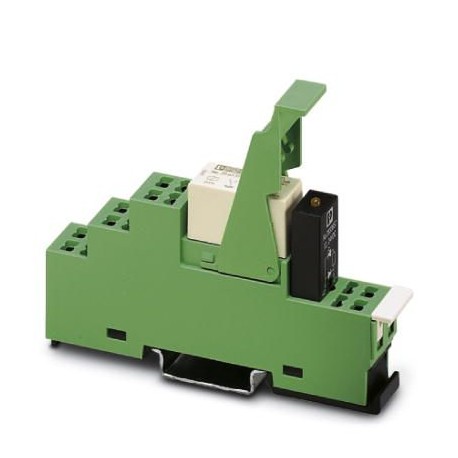

PHOENIX_CONTACT PR1-RSP3-LDP-24DC/21 2834407 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

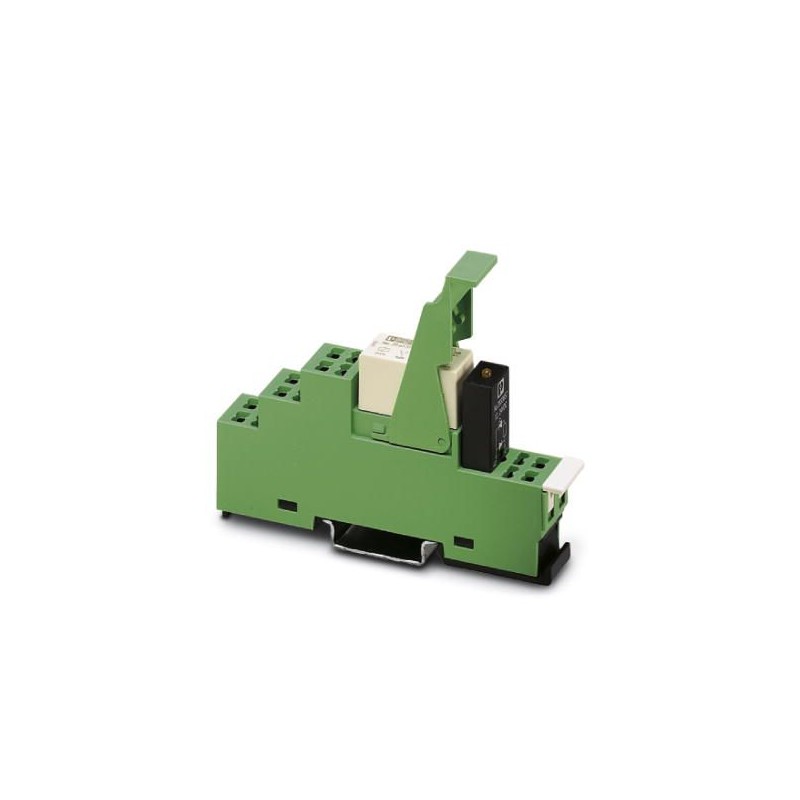

PR1-RSP3-LDP-24DC/21 2834407 PHOENIX CONTACT Module à relais

Référence: PR1-RSP3-LDP-24DC/21

Code: 2834407

Fabricant: PHOENIX_CONTACT

Description:

Module à relais

Catégories:

  • PHOENIX_CONTACT > Relais industriels

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Données commerciales

Code de commande2834407
Unité de conditionnement5 pcs
Quantité minimum de commande5 pcs
RemarqueFabrication à la commande (pas de reprise)
Page cataloguePage 392 (C-7-2013)
GTIN4046356044295
Poids par pièce (hors emballage)0,066 KGM
Numéro du tarif douanier85364900
Pays d'origineCN (Chine)

Remarque

Restriction d'utilisationCEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements

Cotes

Largeur16 mm
Hauteur97 mm
Profondeur72 mm

Conditions d'environnement

Température ambiante (fonctionnement)-25 °C ... 60 °C
Température ambiante (stockage/transport)-25 °C ... 85 °C

Côté excitation

Tension nominale d'entrée UN24 V DC
Courant d'entrée typique pour UN19 mA
Temps d'amorçage typique8 ms
Temps de retombée typique10 ms
Circuit de protectionDiode roue libre
Témoin de présence de la tension de serviceLED jaune
Puissance dissipée en condition nominale0,46 W

Côté contact

Type de contact1 inverseur
Type du contact de commutationContact simple
Matériau des contactsAgNi
Tension de commutation maximale250 V AC/DC
Tension de commutation minimale12 V (pour 10 mA)
Courant de commutation minimal10 mA (pour 12 V)
Courant d'enclenchement maximal30 A (300 ms)
Intensité permanente limite10 A
Puissance de coupure (charge ohmique) max.3000 W (pour 250 V AC)
50 W (à 110 V DC)
80 W (à 220 V DC)
288 W (pour 24 V DC)
à 440 V AC
58 W (à 48 V DC)
48 W (à 60 V DC)
Pouvoir de coupure2 A (à 24 V, DC13)
0,2 A (à 110 V, DC13)
0,2 A (à 250 V, DC13)
6 A (à 24 V, AC15)
6 A (à 120 V, AC15)
6 A (à 250 V, AC15)

Généralités

Tension d'essai bobine de relais/contact de relais4 kV (50 Hz, 1 min)
Mode de fonctionnement100 % ED
Durée de vie mécanique3x 107cycles
Durée de vie électriquevoir diagramme
Emplacement pour le montageindifférent
Conseils pour le montageJuxtaposables
Poids net (SAP)66,06 g

Caractéristiques de raccordement côté entrée

Dénomination connexionCôté excitation
Type de raccordementRaccordement à ressort
Longueur à dénuder10 mm
Section de conducteur rigide0,2 mm² ... 1,5 mm²
Section de conducteur souple0,2 mm² ... 1,5 mm²
Section conduct. AWG24 ... 16

Normes et spécifications

Normes/PrescriptionsCEI 60664
EN 50178
Degré de pollution3
Catégorie de surtensionIII

Environmental Product Compliance

China RoHSPériode d'utilisation conforme (EFUP) : 50 ans
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses.

Contenu du kit
