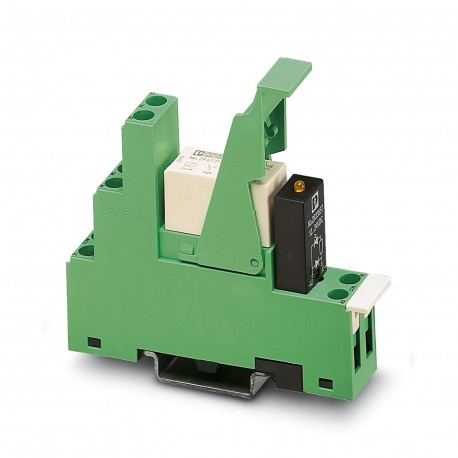

PR1-RSC3-LV-120AC/2X21 2834504 PHOENIX CONTACT Module à relais
PR1-RSC3-LV-120AC/2X21
2834504
PHOENIX_CONTACT
Module à relais

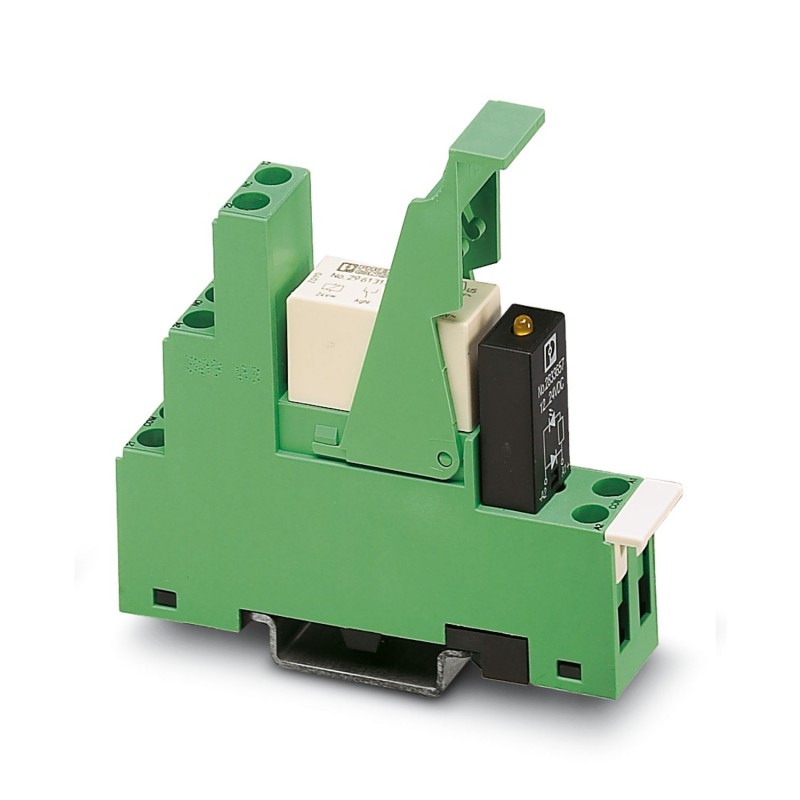

Modules porte-relais prémontés à raccordement vissé, composition : Embase, relais de puissance miniature enfichable avec contacts de puissance, module d'affichage/antiparasite enfichable et étrier de fixation de relais. Tension d'entrée : 120 V AC, contacts : 2 inverseurs, 8 A
Relais industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Type de produit | Module à relais |
| Application | Universal |
| Mode de fonctionnement | 100 % ED |
| Durée de vie mécanique | 3x 107cycles |
| État de la gestion des données | |
| Date de la dernière maintenance des données | 21.05.2024 |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
| Durée de vie électrique | voir diagramme |
| Puissance dissipée maximale en condition nominale | 1,08 W |
| Tension d'essai (Bobine/contact) | 4 kV (50 Hz, 1 min., bobine/contact) |
| Tension d'essai (Contact/contact) | 2,5 kV (50 Hz, 1 min., contact/contact) |
| Côté excitation | |
| Tension nominale d'entrée UN | 120 V AC |
| Plage de tension d'entrée | 93,6 V AC ... 186 V AC |
| Sortie de couplage de l'entraînement | monostable |
| Courant d'entrée typique pour UN | 9 mA (à 50 Hz) |
| 7 mA (à 60 Hz) | |
| Temps d'amorçage typique | 3 ms ... 12 ms |
| Plage de temps de retombée typique | 1,5 ms ... 16 ms |
| Circuit de protection | Varistance |
| Témoin de présence de la tension de service | LED jaune |
| Commutation | |
| Type de contact | 2 inverseurs |
| Type du contact de commutation | Contact simple |
| Matériau des contacts | AgNi |
| Tension de commutation maximale | 250 V AC/DC |
| Tension de commutation minimale | 5 V (pour 10 mA) |
| Intensité permanente limite | 8 A |
| Courant d'appel maximum | 15 A (300 ms) |
| Courant de commutation minimal | 10 mA (pour 5 V) |
| Puissance de coupure (charge ohmique) max. | 2000 W (pour 250 V AC) |
| 44 W (à 110 V DC) | |
| 60 W (à 220 V DC) | |
| 190 W (pour 24 V DC) | |
| à 440 V AC | |
| 85 W (à 48 V DC) | |
| 60 W (à 60 V DC) | |
| Pouvoir de coupure | 2 A (à 24 V, DC13) |
| 0,2 A (à 250 V, DC13) | |
| 3 A (à 24 V, AC15) | |
| 3 A (à 120 V, AC15) | |
| 3 A (à 250 V, AC15) | |
| Côté excitation | |
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 8 mm |
| Filetage vis | M3 |
| Section de conducteur rigide | 0,14 mm² ... 2,5 mm² |
| Section de conducteur souple | 0,14 mm² ... 2,5 mm² |
| Section conduct. AWG | 26 ... 14 |
| Côté contact | |
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 8 mm |
| Filetage vis | M3 |
| Section de conducteur rigide | 0,14 mm² ... 2,5 mm² |
| Section de conducteur souple | 0,14 mm² ... 2,5 mm² |
| Section conduct. AWG | 26 ... 14 |
| Largeur | 16 mm |
| Hauteur | 78,5 mm |
| Profondeur | 71 mm |
| Couleur | vert (RAL 6021) |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -25 °C ... 60 °C |
| Température ambiante (stockage/transport) | -25 °C ... 85 °C |
| Normes/Prescriptions | CEI 60664 |
| EN 50178 |
| Type de montage | Montage sur rail DIN |
| Instructions de montage | Juxtaposables |
| Emplacement pour le montage | indifférent |
