PHOENIX_CONTACTRelais industrielsSIM-EI-OV- 24DC/ 24DC/3 2300096 PHOENIX CONTACT Relais statique miniature

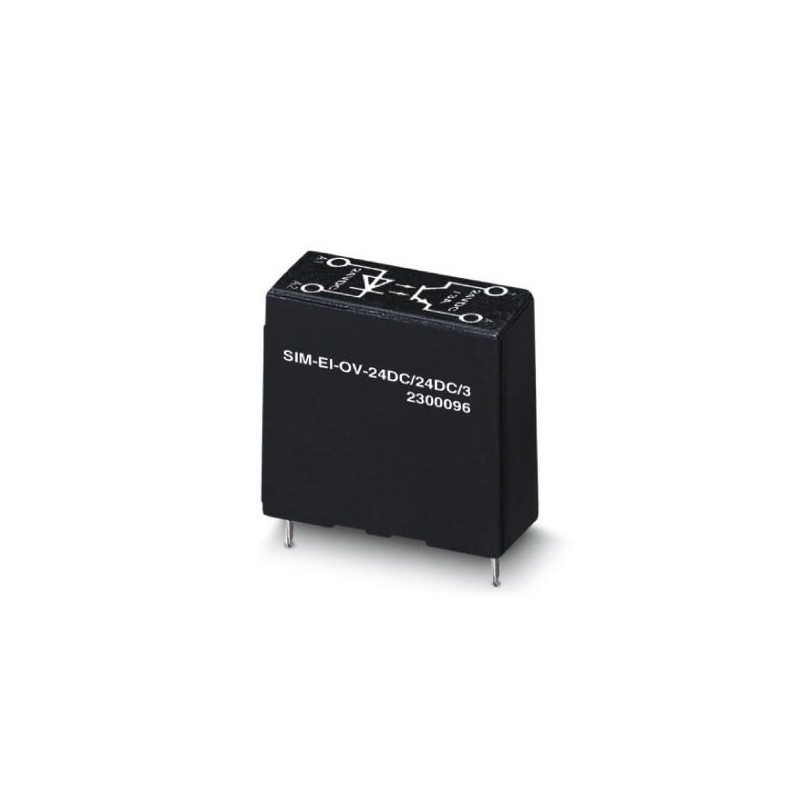

PHOENIX_CONTACT SIM-EI-OV- 24DC/ 24DC/3 2300096 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

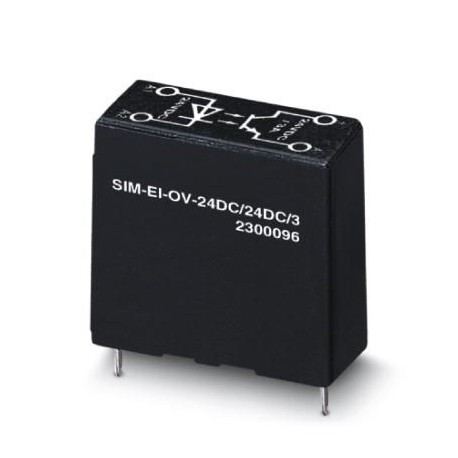

SIM-EI-OV- 24DC/ 24DC/3 2300096 PHOENIX CONTACT Relais statique miniature

Référence: SIM-EI-OV- 24DC/ 24DC/3

Code: 2300096

Fabricant: PHOENIX_CONTACT

Description:

Relais statique miniature
Relais de puissance à semi-conducteurs, avec circuit de protection en circuit d’entrée et de sortie 24 V DC. Sortie CC max. 3 A

Catégories:

  • PHOENIX_CONTACT > Relais industriels

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

Données commerciales

Code de commande2300096
Unité de conditionnement10 pcs
Page cataloguePage 557 (C-7-2013)
GTIN4017918887193
Poids par pièce (hors emballage)0,019 KGM
Numéro du tarif douanier85364190
Pays d'origineDE (Allemagne)

Cotes

Largeur13 mm
Hauteur29 mm
Profondeur25 mm

Conditions d'environnement

Température ambiante (fonctionnement)-20 °C ... 60 °C
Température ambiante (stockage/transport)-20 °C ... 70 °C

Données d'entrée

Tension nominale d'entrée UN24 V DC
Plage de tension d'entrée rapportée à UN0,8 ... 1,2
Plage de tension d'entrée19,2 V DC ... 28,8 V DC
Seuil de commutation signal « 0 » rapporté à UN≤ 0,4
Seuil de commutation signal « 1 » rapporté à UN≥ 0,8
Courant d'entrée typique pour UN7 mA
Dénomination de la protectionProtection contre inversions de polarité
Protection antisurtension
Fréquence de transmission300 Hz

Données de sortie

Tension nominale de sortie24 V DC
Plage de tension de sortie3 V DC ... 33 V DC
Intensité permanente limite3 A (voir courbe de derating)
Courant d'enclenchement maximal15 A (10 ms)
Chute de tension pour l’intensité permanente limite maximale≤ 200 mV
Circuit de sortie2 conducteurs indép. masse
Dénomination de la protectionProtection contre inversions de polarité
Protection antisurtension
Circuit/composant de protectionDiode contre inversions de polarité

Généralités

Tension d'essai entrée/sortie2,5 kV (50 Hz, 1 min)
Emplacement pour le montageindifférent
Conseils pour le montagejuxtaposables avec un intervalle de 2 mm
Normes/PrescriptionsDIN VDE 0110

Normes et spécifications

Normes/PrescriptionsDIN VDE 0110

Environmental Product Compliance

China RoHSPériode d'utilisation conforme (EFUP) : 50 ans
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses.

Classifications
