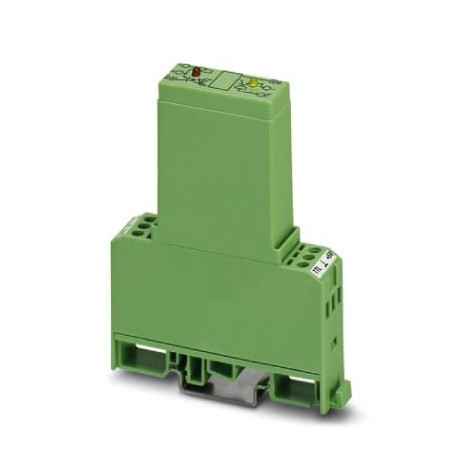

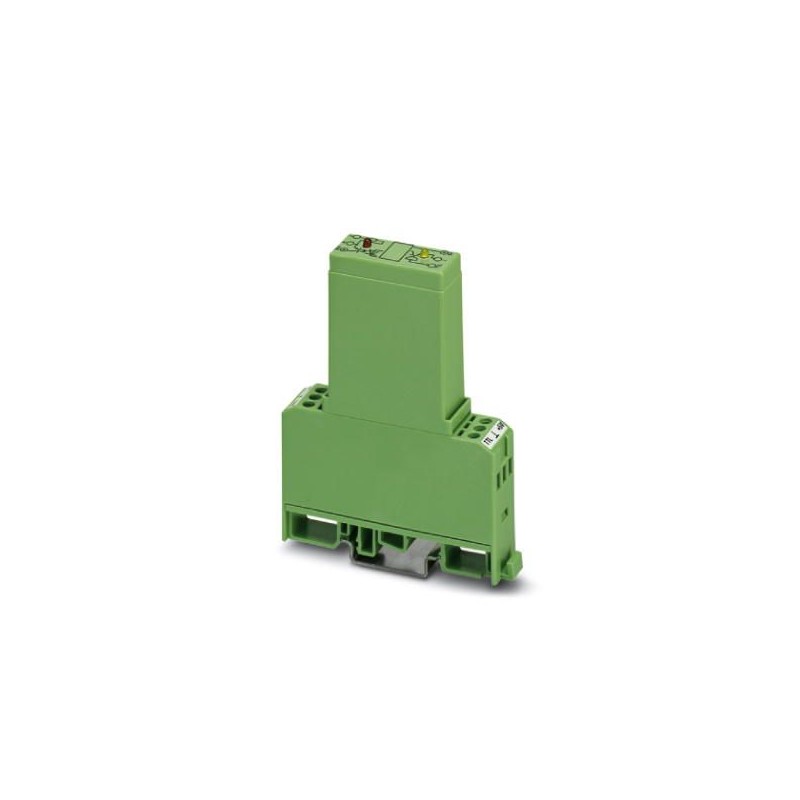

PHOENIX_CONTACTRelais industrielsEMG 17-OV-TTL/ 24DC/2 2943259 PHOENIX CONTACT Module à relais statique
PHOENIX_CONTACT EMG 17-OV-TTL/ 24DC/2 2943259 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

EMG 17-OV-TTL/ 24DC/2 2943259 PHOENIX CONTACT Module à relais statique

Référence: EMG 17-OV-TTL/ 24DC/2

Code: 2943259

Fabricant: PHOENIX_CONTACT

Description:

Module à relais statique
Relais de puissance à semi-conducteurs, avec voyant lumineux et circuit de protection dans le circuit d’entrée et de sortie, entrée : TTL 5 V DC, sortie : résistance aux courts-circuits, 24 V DC/max. 2 A

Catégories:

  • Relais > Optocoupleur
  • PHOENIX_CONTACT > Relais industriels

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 126,48 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Données commerciales

Code de commande2943259
Unité de conditionnement10 pcs
Page cataloguePage 141 (IF-2011)
GTIN4017918107543
Poids par pièce (hors emballage)0,057 KGM
Numéro du tarif douanier85364190
Pays d'origineDE (Allemagne)

Remarque

Restriction d'utilisationCEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements

Cotes

Largeur17,5 mm
Hauteur75 mm
Profondeur102 mm

Conditions d'environnement

Température ambiante (fonctionnement)-20 °C ... 60 °C
Température ambiante (stockage/transport)-20 °C ... 70 °C
Indice de protectionIP20

Données d'entrée

Tension nominale d'entrée UN5 V (TTL)
Plage de tension d'entrée rapportée à UN0,8 ... 1,2
Plage de tension d'entrée4 V DC ... 6 V DC
Seuil de commutation tension signal « 0 »0,8 V (TTL)
Seuil de commutation tension signal « 1 »2 V (TTL)
Courant d'entrée typique pour UN2,6 mA
Temps d'enclenchement typique170 µs
Temps de coupure typique190 µs
Affichage d'étatLED jaune
Dénomination de la protectionProtection contre inversions de polarité
Protection antisurtension
Roue libre
Circuit/composant de protectionDiode contre inversions de polarité
Diode zéner bidirectionnelle
Diode roue libre
Tension auxiliaire entrée TTL5 V DC ±20 %
Courant auxiliaire entrée TTL2,8 mA
Fréquence de transmission1000 Hz

Données de sortie

Plage de tension de sortie10 V DC ... 30 V DC
Intensité permanente limite2 A (voir courbe de derating)
Courant de fuite150 µA
Tension inverse de blocage33 V DC (Tension de blocage émetteur-collecteur)
Limit. intensité en cas de court-circuit> 2 A (protection contre les courts-circuits)
Chute de tension pour l’intensité permanente limite maximale≤ 0,3 V
Circuit de sortie3 conducteurs - à la masse
Affichage des défautsLED rouge
Dénomination de la protectionProtection contre inversions de polarité
diode de roue libre
Protection antisurtension
Circuit/composant de protectionDiode contre inversions de polarité
Diode roue libre
Diode zéner bidirectionnelle

Caractéristiques de raccordement côté entrée

Dénomination connexionCôté entrée
Type de raccordementRaccordement vissé
Longueur à dénuder8 mm
Filetage visM3
Section de conducteur rigide0,2 mm² ... 4 mm²
Section de conducteur souple0,2 mm² ... 2,5 mm²
Section conduct. AWG24 ... 12

Caractéristiques de raccordement côté sortie

Dénomination connexionCôté sortie
Type de raccordementRaccordement vissé
Longueur à dénuder8 mm
Filetage visM3
Section de conducteur rigide0,2 mm² ... 4 mm²
Section de conducteur souple0,2 mm² ... 2,5 mm²
Section conduct. AWG24 ... 12

Généralités

Tension d'essai entrée/sortie2,5 kV
2,5 kV AC
Emplacement pour le montageindifférent
Conseils pour le montageJuxtaposables
Mode de fonctionnement100 % ED
Classe d'inflammabilité selon UL 94V0
Normes/PrescriptionsCEI 60664
EN 50178
Degré de pollution2
Catégorie de surtensionIII

Normes et spécifications

Normes/PrescriptionsCEI 60664
EN 50178
IsolantIsolation de base
Degré de pollution2
Catégorie de surtensionIII
Classe d'inflammabilité selon UL 94V0

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSPériode d'utilisation conforme (EFUP) : 50 ans
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses.

Classifications

ETIM for 2943259 Relais (EC001504)

Nom de la caractéristiqueTension d'entrée (EF003840)
Valeur de la caractéristique4 V
Nom de la caractéristiqueType de tension d'entrée (EF003033)
Valeur de la caractéristiqueCC
Nom de la caractéristiqueTension de sortie (EF003933)
Valeur de la caractéristique10 V
Nom de la caractéristiqueType de tension de sortie (EF008222)
Valeur de la caractéristiqueCC
Nom de la caractéristiqueCourant de fonctionnement nominal Ie (EF001443)
Valeur de la caractéristique2 A
Nom de la caractéristiqueType de sortie numérique (EF003601)
Valeur de la caractéristiqueÉlectronique
Nom de la caractéristiqueAvec affichage LED (EF005950)
Valeur de la caractéristiqueOui
