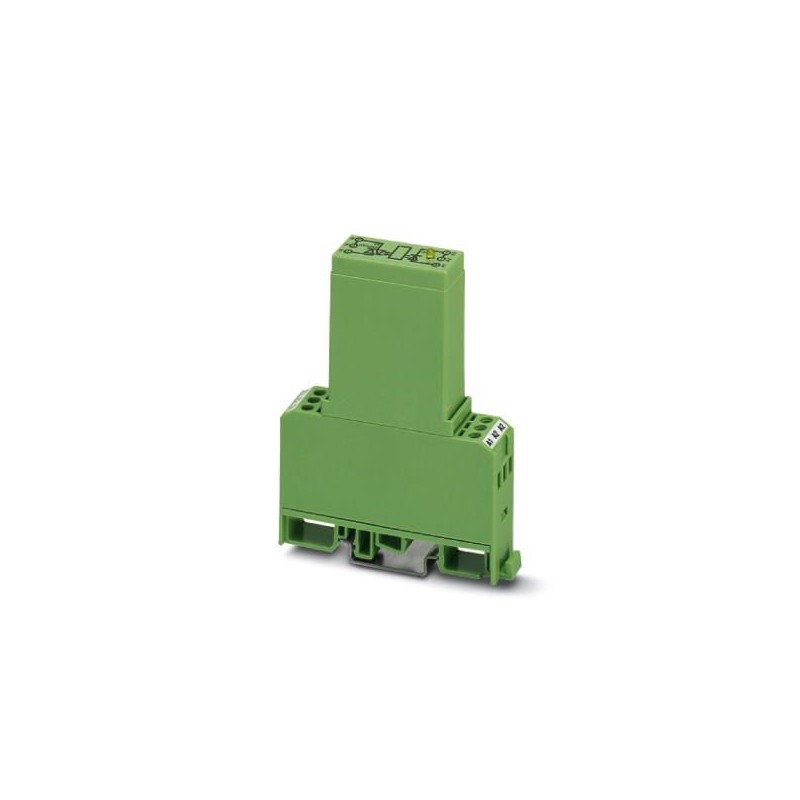

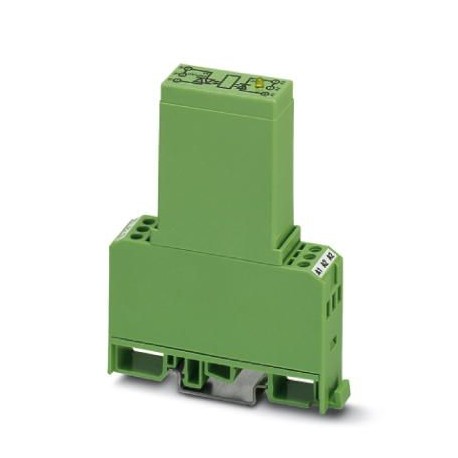

EMG 17-OV- 5DC/240AC/3 2954219 PHOENIX CONTACT Module à relais statique
Référence: EMG 17-OV- 5DC/240AC/3
Code: 2954219
Fabricant: PHOENIX_CONTACT
Description:
Module à relais statique
Relais de puissance à semi-conducteurs, avec voyant lumineux et circuit de protection dans les circuits d’entrée et de sortie, entrée : 5 V DC, sortie : 48-280 V AC / max. 3 A
Catégories:
- PHOENIX_CONTACT > Relais industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
- En savoir plus
- Commentaires
* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.
Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.
DERNIÈRE CONSULTÉS
EN SAVOIR PLUS
Données commerciales
| Code de commande | 2954219 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 141 (IF-2011) |
| GTIN | 4017918084875 |
| Poids par pièce (hors emballage) | 0,083 KGM |
| Numéro du tarif douanier | 85364190 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -20 °C ... 60 °C |
|---|---|
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
| Indice de protection | IP20 |
Données d'entrée
| Tension nominale d'entrée UN | 5 V DC |
|---|---|
| Plage de tension d'entrée rapportée à UN | 0,8 ... 1,2 |
| Plage de tension d'entrée | 4 V DC ... 6 V DC |
| Seuil de commutation signal « 0 » rapporté à UN | ≤ 0,4 |
| Seuil de commutation signal « 1 » rapporté à UN | ≥ 0,8 |
| Courant d'entrée typique pour UN | 4,2 mA |
| Temps d'enclenchement typique | 10 ms |
| Temps de coupure typique | 10 ms |
| Témoin de présence de la tension de service | LED jaune |
| Dénomination de la protection | Protection contre inversions de polarité |
| Protection antisurtension | |
| Circuit/composant de protection | Diode contre inversions de polarité |
| Varistance | |
| Fréquence de transmission | 25 Hz |
Données de sortie
| Tension nominale de sortie | 240 V AC |
|---|---|
| Plage de tension de sortie | 48 V AC ... 280 V AC (50 Hz ... 60 Hz) |
| Intensité permanente limite | 3 A (voir courbe de derating) |
| Courant de charge minimal | 50 mA |
| Courant de fuite | 4 mA (à l'état désactivé) |
| Courant de choc | 160 A (t = 10 ms) |
| Intégrale de charge limite | 128 A2s (I2x t pour t = 10 ms) |
| Tension inverse de blocage | 600 V (Tension de blocage de crête répétitive) |
| Chute de tension pour l’intensité permanente limite maximale | ≤ 1 V |
| Circuit de sortie | 2 conducteurs indép. masse |
| Dénomination de la protection | Circuit RC |
| Protection antisurtension | |
| Circuit/composant de protection | Circuit RC |
| Varistance |
Caractéristiques de raccordement côté entrée
| Dénomination connexion | Côté entrée |
|---|---|
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 8 mm |
| Filetage vis | M3 |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section conduct. AWG | 24 ... 12 |
Caractéristiques de raccordement côté sortie
| Dénomination connexion | Côté sortie |
|---|---|
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 8 mm |
| Filetage vis | M3 |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section conduct. AWG | 24 ... 12 |
Généralités
| Tension d'essai entrée/sortie | 3,5 kV AC |
|---|---|
| 3,5 kV AC | |
| Emplacement pour le montage | horizontal |
| Conseils pour le montage | Juxtaposables |
| Mode de fonctionnement | 100 % ED |
| Classe d'inflammabilité selon UL 94 | V0 |
| Normes/Prescriptions | CEI 60664 |
| EN 50178 | |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
Normes et spécifications
| Normes/Prescriptions | CEI 60664 |
|---|---|
| EN 50178 | |
| Isolant | Isolation de base |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
| Classe d'inflammabilité selon UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
