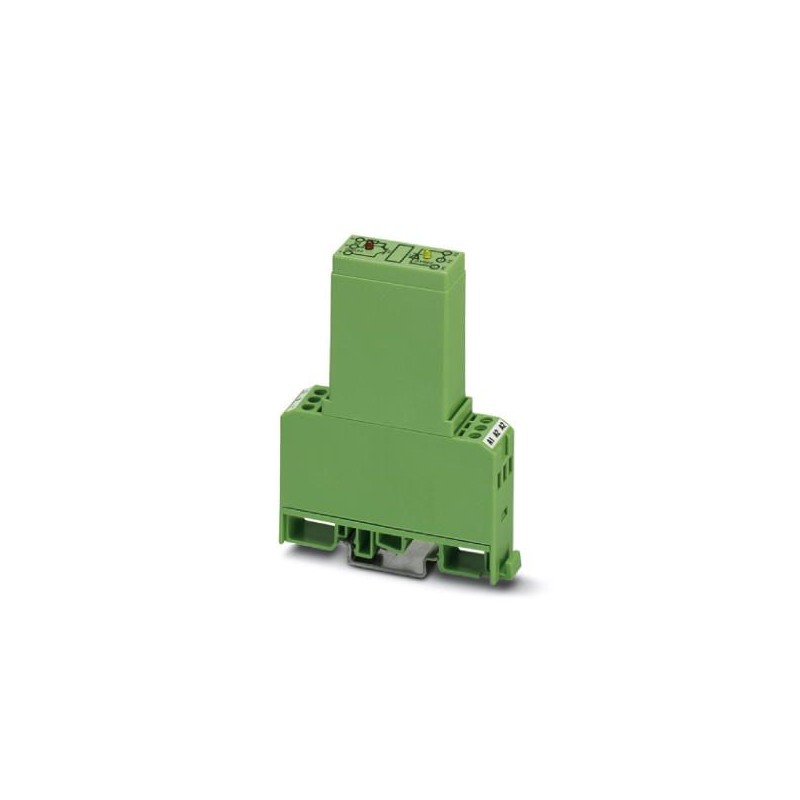

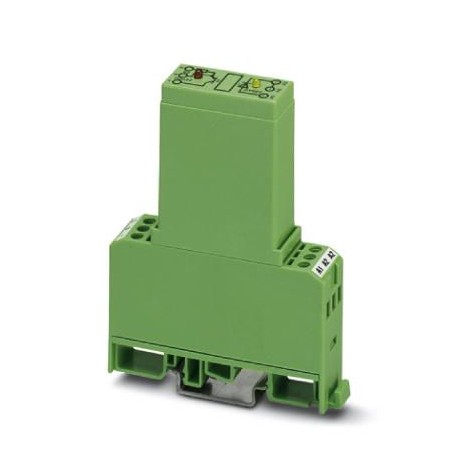

EMG 17-OV-230AC/ 24DC/2 2946858 PHOENIX CONTACT Relais de puissance à semi-conducteurs, avec voyant lumineux..
EMG 17-OV-230AC/ 24DC/2
2946858
PHOENIX_CONTACT
Relais de puissance à semi-conducteurs, avec voyant lumineux et protection dans les circuits d'entrée et de sortie, entrée : 230 V AC, sortie : protection contre les courts-circuits, 10-30 V DC/max. 2 A
Relais industriels
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Cotes
| Largeur | 17,5 mm |
|---|---|
| Hauteur | 75 mm |
| Profondeur | 102 mm |
Conditions d'environnement
| Température ambiante (fonctionnement) | -20 °C ... 60 °C |
|---|---|
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
| Indice de protection | IP20 |
Données d'entrée
| Tension nominale d'entrée UN | 230 V AC |
|---|---|
| Plage de tension d'entrée rapportée à UN | 0,8 ... 1,2 |
| Seuil de commutation signal « 0 » rapporté à UN | ≤ 0,4 |
| Seuil de commutation signal « 1 » rapporté à UN | ≥ 0,8 |
| Courant d'entrée typique pour UN | 2 mA |
| Temps d'enclenchement typique | 50 ms |
| Temps de coupure typique | 12 ms |
| Affichage d'état | LED jaune |
| Dénomination de la protection | Protection contre inversions de polarité |
| Protection antisurtension | |
| Circuit/composant de protection | Diode contre inversions de polarité |
| Varistance | |
| Fréquence de transmission | 10 Hz |
Données de sortie
| Tension nominale de sortie | 24 V DC |
|---|---|
| Plage de tension de sortie | 10 V DC ... 30 V DC |
| Intensité permanente limite | 2 A (voir courbe de derating) |
| Courant de fuite | 150 µA |
| Tension inverse de blocage | 33 V DC (Tension de blocage émetteur-collecteur) |
| Limit. intensité en cas de court-circuit | > 2 A (protection contre les courts-circuits) |
| Chute de tension pour l'intensité permanente limite maximale | ≤ 0,3 V |
| Circuit de sortie | 3 conducteurs - à la masse |
| Affichage des défauts | LED rouge |
| Dénomination de la protection | Protection contre inversions de polarité |
| Roue libre | |
| Protection antisurtension | |
| Circuit/composant de protection | Diode contre inversions de polarité |
| Diode roue libre | |
| Diode zéner bidirectionnelle |
Caractéristiques de raccordement côté entrée
| Dénomination connexion | Côté entrée |
|---|---|
| Mode de raccordement | Raccordement vissé |
| Longueur à dénuder | 8 mm |
| Filetage vis | M3 |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section conduct. AWG | 24 ... 12 |
Généralités
| Tension d'essai entrée/sortie | 2,5 kV AC |
|---|---|
| 2,5 kV AC | |
| Emplacement pour le montage | Indifférent |
| Conseils pour le montage | Juxtaposables |
| Mode de fonctionnement | 100 % ED |
| Classe d'inflammabilité selon UL 94 | V0 |
| Normes/Prescriptions | CEI 60664 |
| EN 50178 | |
| CEI 62103 | |
| Tension de choc assignée / isolation | Isolation de base |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR.pdf | 28 Mbytes |
|
| PHOENIX CONTACT-2946858-EMG 17-OV-230AC/ 24DC/2 | 143 Kbytes |
|
