PHOENIX_CONTACTRelais industrielsEMG 17-OV- 12DC/240AC/3 2954222 PHOENIX CONTACT Module à relais statique

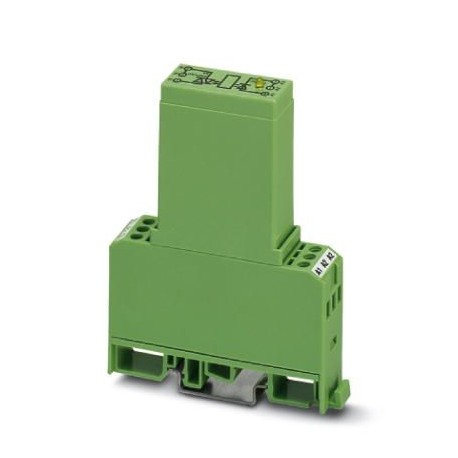

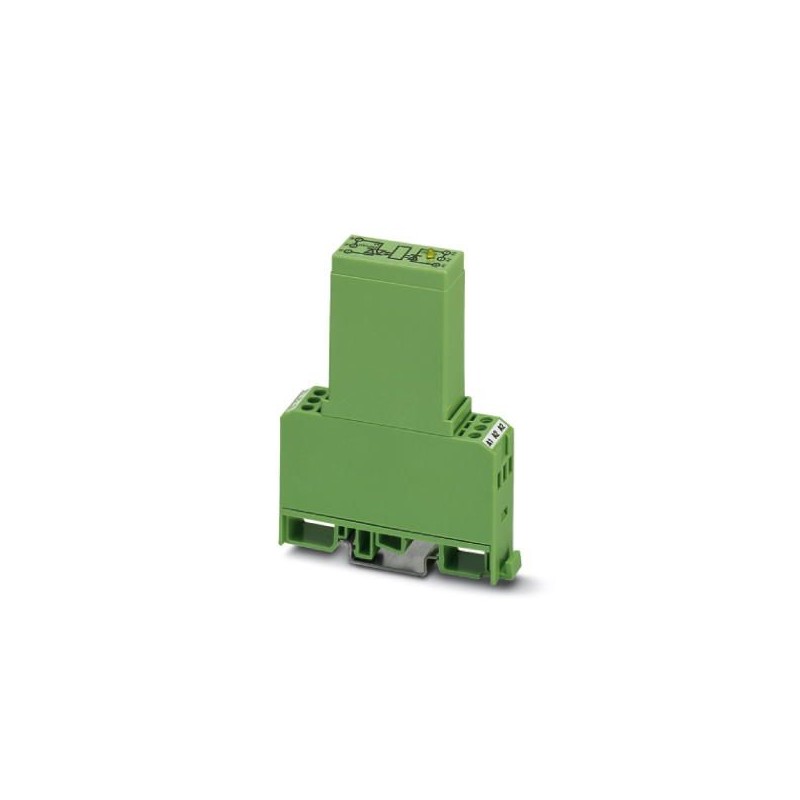

PHOENIX_CONTACT EMG 17-OV-12DC/240AC/3 2954222 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

EMG 17-OV- 12DC/240AC/3 2954222 PHOENIX CONTACT Module à relais statique

Référence: EMG 17-OV-12DC/240AC/3

Code: 2954222

Fabricant: PHOENIX_CONTACT

Description:

Module à relais statique
Relais de puissance à semi-conducteurs, avec voyant lumineux et circuit de protection dans le circuit d’entrée et de sortie, entrée : 12 V DC, sortie : 48-280 V AC / max. 3 A

Catégories:

  • Relais > Optocoupleur
  • PHOENIX_CONTACT > Relais industriels

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 105,47 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Données commerciales

Code de commande2954222
Unité de conditionnement10 pcs
Page cataloguePage 141 (IF-2011)
GTIN4017918084882
Poids par pièce (hors emballage)0,089 KGM
Numéro du tarif douanier85364190
Pays d'origineDE (Allemagne)

Cotes

Largeur17,5 mm
Hauteur75 mm
Profondeur102 mm

Conditions d'environnement

Température ambiante (fonctionnement)-20 °C ... 60 °C
Température ambiante (stockage/transport)-20 °C ... 70 °C
Indice de protectionIP20

Données d'entrée

Tension nominale d'entrée UN12 V DC
Plage de tension d'entrée rapportée à UN0,8 ... 1,2
Plage de tension d'entrée9,6 V DC ... 14,4 V DC
Seuil de commutation signal « 0 » rapporté à UN≤ 0,4
Seuil de commutation signal « 1 » rapporté à UN≥ 0,8
Courant d'entrée typique pour UN4,1 mA
Temps d'enclenchement typique10 ms
Temps de coupure typique10 ms
Témoin de présence de la tension de serviceLED jaune
Dénomination de la protectionProtection contre inversions de polarité
Protection antisurtension
Circuit/composant de protectionDiode contre inversions de polarité
Varistance
Fréquence de transmission25 Hz

Données de sortie

Tension nominale de sortie240 V AC
Plage de tension de sortie48 V AC ... 280 V AC (50 Hz ... 60 Hz)
Intensité permanente limite3 A (voir courbe de derating)
Courant de charge minimal50 mA
Courant de fuite4 mA (à l'état désactivé)
Courant de choc160 A (t = 10 ms)
Intégrale de charge limite128 A2s (I2x t pour t = 10 ms)
Tension inverse de blocage600 V (Tension de blocage de crête répétitive)
Chute de tension pour l’intensité permanente limite maximale≤ 1 V
Circuit de sortie2 conducteurs indép. masse
Dénomination de la protectionCircuit RC
Protection antisurtension
Circuit/composant de protectionCircuit RC
Varistance

Caractéristiques de raccordement côté entrée

Dénomination connexionCôté entrée
Type de raccordementRaccordement vissé
Longueur à dénuder8 mm
Filetage visM3
Section de conducteur rigide0,2 mm² ... 4 mm²
Section de conducteur souple0,2 mm² ... 2,5 mm²
Section conduct. AWG24 ... 12

Caractéristiques de raccordement côté sortie

Dénomination connexionCôté sortie
Type de raccordementRaccordement vissé
Longueur à dénuder8 mm
Filetage visM3
Section de conducteur rigide0,2 mm² ... 4 mm²
Section de conducteur souple0,2 mm² ... 2,5 mm²
Section conduct. AWG24 ... 12

Généralités

Tension d'essai entrée/sortie3,5 kV AC
3,5 kV AC
Emplacement pour le montagehorizontal
Conseils pour le montageJuxtaposables
Mode de fonctionnement100 % ED
Classe d'inflammabilité selon UL 94V0
Normes/PrescriptionsCEI 60664
EN 50178
Degré de pollution2
Catégorie de surtensionIII

Normes et spécifications

Normes/PrescriptionsCEI 60664
EN 50178
IsolantIsolation de base
Degré de pollution2
Catégorie de surtensionIII
Classe d'inflammabilité selon UL 94V0

Environmental Product Compliance

China RoHSPériode d'utilisation conforme (EFUP) : 50 ans
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses.

Classifications

ETIM for 2954222 Relais (EC001504)

Nom de la caractéristiqueTension d'entrée (EF003840)
Valeur de la caractéristique9.6 V
Nom de la caractéristiqueType de tension d'entrée (EF003033)
Valeur de la caractéristiqueCC
Nom de la caractéristiqueTension de sortie (EF003933)
Valeur de la caractéristique48 V
Nom de la caractéristiqueType de tension de sortie (EF008222)
Valeur de la caractéristiqueCA
Nom de la caractéristiqueCourant de fonctionnement nominal Ie (EF001443)
Valeur de la caractéristique3 A
Nom de la caractéristiqueType de sortie numérique (EF003601)
Valeur de la caractéristiqueÉlectronique
Nom de la caractéristiqueAvec affichage LED (EF005950)
Valeur de la caractéristiqueOui
