PHOENIX_CONTACTEMG 12-OV- 60DC/ 60DC/1 2948759 PHOENIX CONTACT Module à relais statique

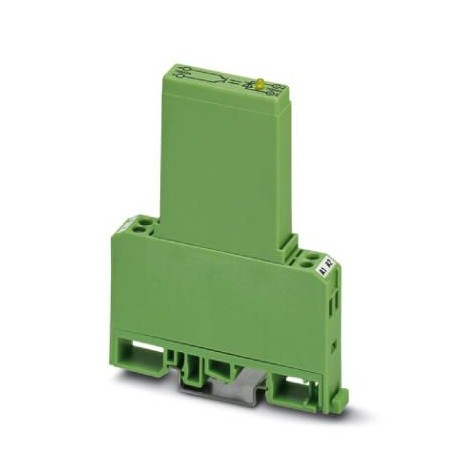

PHOENIX_CONTACT EMG 12-OV- 60DC/ 60DC/1 2948759 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

EMG 12-OV- 60DC/ 60DC/1 2948759 PHOENIX CONTACT Module à relais statique

Référence: EMG 12-OV- 60DC/ 60DC/1

Code: 2948759

Fabricant: PHOENIX_CONTACT

Description:

Module à relais statique

Catégories:

  • PHOENIX_CONTACT

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Aller au produit alternatif:PLC-OSC-60DC/300DC/ 12980681

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

EN SAVOIR PLUS

Données commerciales

Code de commande 2948759
Unité de conditionnement 10 pcs
RemarqueFabrication à la commande (pas de reprise)
Page cataloguePage 139 (IF-2011)
GTIN4017918083427
Poids par pièce (hors emballage)0,050 KGM
Numéro du tarif douanier85364190
Pays d'origineDE (Allemagne)

Remarque

Restriction d'utilisationCEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements

Cotes

Largeur12,5 mm
Hauteur75 mm
Profondeur102 mm

Conditions d'environnement

Température ambiante (fonctionnement)-20 °C ... 60 °C
Température ambiante (stockage/transport)-20 °C ... 70 °C
Indice de protectionIP20

Données d'entrée

Tension nominale d'entrée UN60 V DC
Plage de tension d'entrée rapportée à UN0,64 ... 1,2
Plage de tension d'entrée38,4 V DC ... 72 V DC
Seuil de commutation signal « 0 » rapporté à UN≤ 0,4
Seuil de commutation signal « 1 » rapporté à UN≥ 0,64
Courant d'entrée typique pour UN6,5 mA
Temps d'enclenchement typique20 µs
Temps de coupure typique200 µs
Affichage d'étatLED jaune
Dénomination de la protectionProtection contre inversions de polarité
Protection antisurtension
Circuit/composant de protectionDiode contre inversions de polarité
Fréquence de transmission500 Hz

Données de sortie

Tension nominale de sortie60 V DC
Plage de tension de sortie12 V DC ... 60 V DC
Intensité permanente limite1 A (voir courbe de derating)
Tension inverse de blocage60 V DC
Chute de tension pour l’intensité permanente limite maximale1,2 V
Circuit de sortie2 conducteurs indép. masse
Dénomination de la protectionProtection contre inversions de polarité
Protection antisurtension
Circuit/composant de protectionDiode contre inversions de polarité

Caractéristiques de raccordement côté entrée

Dénomination connexionCôté entrée
Type de raccordementRaccordement vissé
Longueur à dénuder8 mm
Filetage visM3
Section de conducteur rigide0,2 mm² ... 4 mm²
Section de conducteur souple0,2 mm² ... 2,5 mm²
Section conduct. AWG24 ... 12

Caractéristiques de raccordement côté sortie

Dénomination connexionCôté sortie
Type de raccordementRaccordement vissé
Longueur à dénuder8 mm
Filetage visM3
Section de conducteur rigide0,2 mm² ... 4 mm²
Section de conducteur souple0,2 mm² ... 2,5 mm²
Section conduct. AWG24 ... 12

Généralités

Tension d'essai entrée/sortie3,5 kV AC
3,5 kV AC
Emplacement pour le montageindifférent
Conseils pour le montageJuxtaposables
Mode de fonctionnement100 % ED
Classe d'inflammabilité selon UL 94V0
Normes/PrescriptionsCEI 60664
EN 50178

Normes et spécifications

Normes/PrescriptionsCEI 60664
EN 50178
IsolantIsolation de base
Classe d'inflammabilité selon UL 94V0

Environmental Product Compliance

China RoHSPériode d'utilisation conforme (EFUP) : 50 ans
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses.
