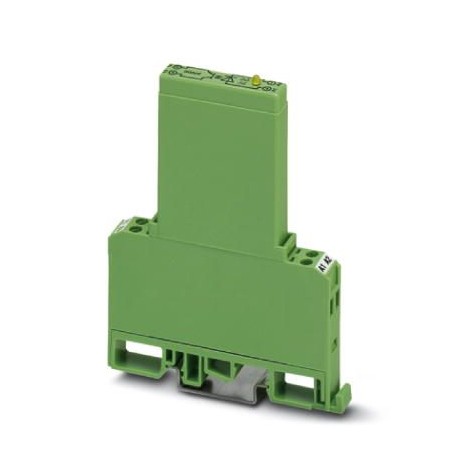

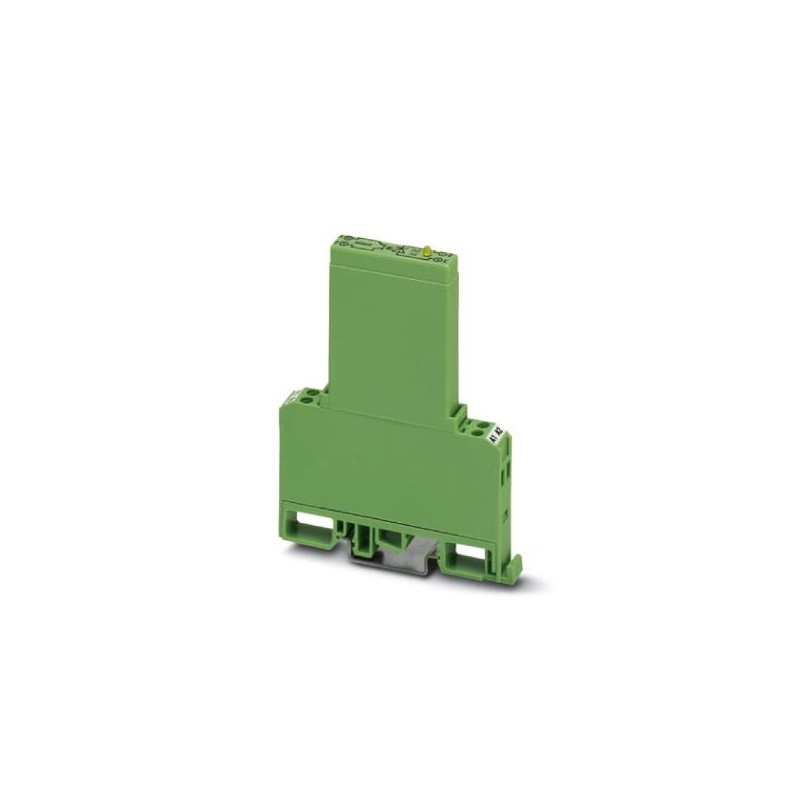

EMG 10-OV- 5DC/24DC/1 2944203 PHOENIX CONTACT Module à relais statique

Référence: EMG 10-OV-5DC/24DC/1

Code: 2944203

Fabricant: PHOENIX_CONTACT

Description:

Module à relais statique
Relais de puissance à semi-conducteurs, avec voyant lumineux et circuit de protection dans les circuits d’entrée et de sortie, entrée : 5 V DC, sortie : 5-36 V DC / max. 1 A

Catégories:

  • Relais > Optocoupleur
  • PHOENIX_CONTACT > Relais industriels

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix total: 643,91 €

Prix unitaire: 64,391 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

Données commerciales

Code de commande2944203
Unité de conditionnement10 pcs
Page cataloguePage 138 (IF-2011)
GTIN4017918081508
Poids par pièce (hors emballage)0,039 KGM
Numéro du tarif douanier85364190
Pays d'origineDE (Allemagne)

Remarque

Restriction d'utilisationCEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements

Cotes

Largeur10 mm
Hauteur75 mm
Profondeur102 mm

Conditions d'environnement

Température ambiante (fonctionnement)-20 °C ... 50 °C
Température ambiante (stockage/transport)-20 °C ... 70 °C
Indice de protectionIP20

Données d'entrée

Tension nominale d'entrée UN5 V DC
Plage de tension d'entrée rapportée à UN0,9 ... 1,1
Plage de tension d'entrée4,5 V DC ... 5,5 V DC
Seuil de commutation signal « 0 » rapporté à UN≤ 0,6
Seuil de commutation signal « 1 » rapporté à UN≥ 0,9
Courant d'entrée typique pour UN4,2 mA
Temps d'enclenchement typique0,1 ms
Temps de coupure typique0,2 ms
Affichage d'étatLED jaune
Dénomination de la protectionProtection contre inversions de polarité
Circuit/composant de protectionDiode contre inversions de polarité
Fréquence de transmission500 Hz

Données de sortie

Tension nominale de sortie24 V DC
Plage de tension de sortie5 V DC ... 36 V DC
Intensité permanente limite1 A (voir courbe de derating)
Courant de choc2 A (t = 1 s)
Tension inverse de blocage45 V DC (Tension de blocage émetteur-collecteur)
Chute de tension pour l’intensité permanente limite maximale≤ 1 V
Circuit de sortie2 conducteurs indép. masse
Dénomination de la protectionProtection contre inversions de polarité
Circuit/composant de protectionDiode contre inversions de polarité

Caractéristiques de raccordement côté entrée

Dénomination connexionCôté entrée
Type de raccordementRaccordement vissé
Longueur à dénuder8 mm
Filetage visM3
Section de conducteur rigide0,2 mm² ... 4 mm²
Section de conducteur souple0,2 mm² ... 2,5 mm²
Section conduct. AWG24 ... 12

Caractéristiques de raccordement côté sortie

Dénomination connexionCôté sortie
Type de raccordementRaccordement vissé
Longueur à dénuder8 mm
Filetage visM3
Section de conducteur rigide0,2 mm² ... 4 mm²
Section de conducteur souple0,2 mm² ... 2,5 mm²
Section conduct. AWG24 ... 12

Généralités

Tension d'essai entrée/sortie3,5 kV AC
3,5 kV AC
Emplacement pour le montageindifférent
Conseils pour le montageJuxtaposables
Mode de fonctionnement100 % ED
Classe d'inflammabilité selon UL 94V0
Normes/PrescriptionsCEI 60664
EN 50178

Normes et spécifications

Normes/PrescriptionsCEI 60664
EN 50178
IsolantIsolation de base
Classe d'inflammabilité selon UL 94V0

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSPériode d'utilisation conforme (EFUP) : 50 ans
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses.

Classifications

ETIM for 2944203 Relais (EC001504)

Nom de la caractéristiqueTension d'entrée (EF003840)
Valeur de la caractéristique4.5 V
Nom de la caractéristiqueType de tension d'entrée (EF003033)
Valeur de la caractéristiqueCC
Nom de la caractéristiqueTension de sortie (EF003933)
Valeur de la caractéristique5 V
Nom de la caractéristiqueType de tension de sortie (EF008222)
Valeur de la caractéristiqueCC
Nom de la caractéristiqueCourant de fonctionnement nominal Ie (EF001443)
Valeur de la caractéristique1 A
Nom de la caractéristiqueType de sortie numérique (EF003601)
Valeur de la caractéristiqueÉlectronique
Nom de la caractéristiqueAvec affichage LED (EF005950)
Valeur de la caractéristiqueOui
