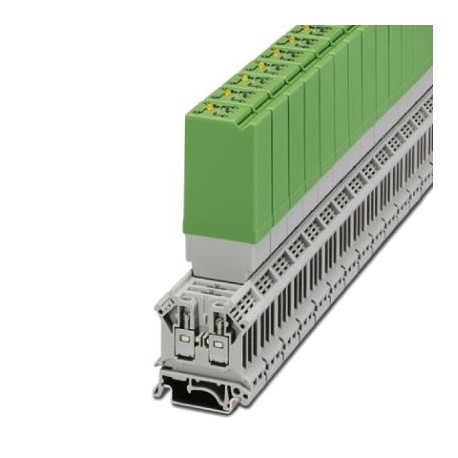

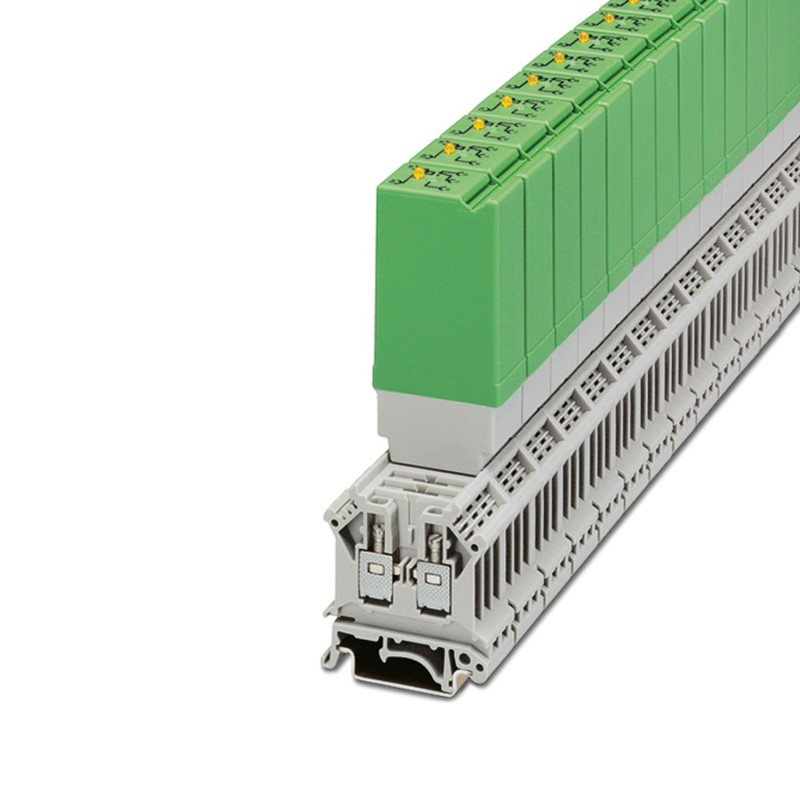

ST-REL3-KG230/21/AU/SO46 2826266 PHOENIX CONTACT Fiches porte-relais
ST-REL3-KG230/21/AU/SO46
2826266
PHOENIX_CONTACT
Article à la demande, sans remboursement.
Fiches porte-relais
Interface d’interférence enfichable côté commande, avec mini-relais de commutation soudés, contacts (Au) : petites puissances, 1 contact commuté, tension d’entrée 230 V AC
Interface relais branchable avec circuit de protection côté contrôle, avec relais soudés, contacts (Au) : petit et puissant, 1 contact de bascule, tension d’entrée 230 V AC
Relais > Relais de commutation
Relais industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2826266 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Page catalogue | Page 444 (C-5-2017) |
| GTIN | 4017918077877 |
| Poids par pièce (hors emballage) | 0,042 KGM |
| Numéro du tarif douanier | 85364900 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -20 °C ... 50 °C |
|---|---|
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
Côté excitation
| Tension nominale d'entrée UN | 230 V AC |
|---|---|
| Plage de tension d'entrée rapportée à UN | 0,9 ... 1,1 |
| Courant d'entrée typique pour UN | 18 mA |
| Temps d'amorçage typique | 10 ms |
| Temps de retombée typique | 8 ms |
| Circuit de protection | Pont redresseur Pont redresseur |
| Protection antisurtension Varistance | |
| Témoin de présence de la tension de service | oui |
| Puissance dissipée en condition nominale | 4,14 W |
Côté contact
| Type de contact | Contact double, 1 inverseur |
|---|---|
| Type du contact de commutation | Contact double |
| Matériau des contacts | Au |
| Tension de commutation maximale | 30 V AC |
| 36 V DC | |
| Courant d'enclenchement maximal | 0,2 A |
| Intensité permanente limite | 0,5 A |
| Puissance de coupure (charge ohmique) max. | 5 W (pour 24 V DC) |
Généralités
| Durée de vie mécanique | env. 2x 107cycles |
|---|---|
| Emplacement pour le montage | indifférent |
| Poids net (SAP) | 41,52 g |
Normes et spécifications
| Normes/Prescriptions | CEI 60664 |
|---|---|
| EN 50178 | |
| Isolant | Isolation de base |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
| Caractéristique | Valeur |
|---|---|
| Appareil complet avec socle (EF003359) | Non |
| Avec pinces amovibles (EF003340) | Oui |
| Avec affichage LED (EF005950) | Oui |
| Tension d'alimentation de courant nominal à CA 50 Hz (EF003978) | 207 V |
| Tension d'alimentation de courant nominal à CA 60 Hz (EF003979) | 207 V |
| Type de tension d'actionnement (EF008242) | CA |
| Entraînement, polarité (EF003355) | Polarisé |
| Comportement de commutation de l'entraînement (EF003356) | Monostable |
| Nombre de contacts en tant que contacts à ouverture (EF008255) | 0 |
| Nombre de contacts en tant que contacts à fermeture (EF008256) | 0 |
| Nombre de contacts en tant qu'inverseurs (EF008257) | 1 |
| Type de contact de commutation (EF003358) | Contact double |
| Avec contacts à guidage forcé (EF003357) | Non |
| Matériau de l'insert de contact (EF008521) | Autre |
| Matériau du revêtement de contact (EF004020) | Or |
| Courant nominal (EF000001) | 0.018 A |
| Largeur (EF000008) | 20.8 mm |
| Hauteur (EF000040) | 42.5 mm |
| Profondeur (EF000049) | 112 mm |
