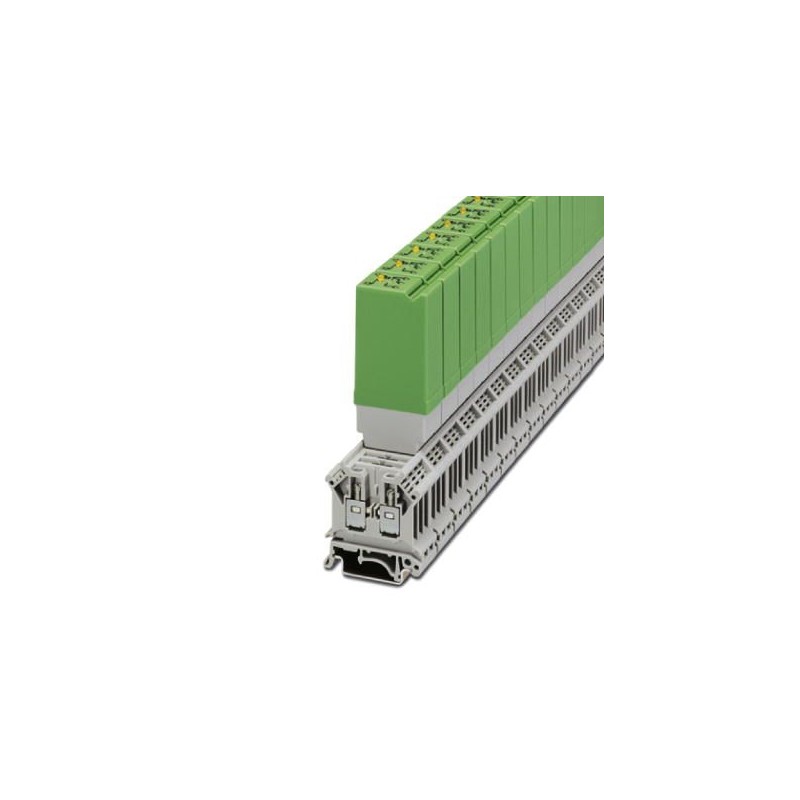

PHOENIX_CONTACT ST-REL3-KG120/21/AU/SO46 2829797 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

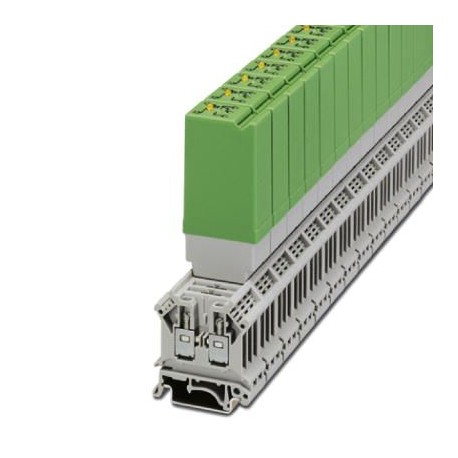

ST-REL3-KG120/21/AU/SO46 2829797 PHOENIX CONTACT Fiches porte-relais

Référence: ST-REL3-KG120/21/AU/SO46

Code: 2829797

Fabricant: PHOENIX_CONTACT

Description:

Fiches porte-relais

Catégories:

  • PHOENIX_CONTACT > Relais industriels

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Données commerciales

Code de commande 2829797
Unité de conditionnement 10 pcs
RemarqueFabrication à la commande (pas de reprise)
Page cataloguePage 444 (C-5-2017)
GTIN4017918078560
Poids par pièce (hors emballage)0,042 KGM
Numéro du tarif douanier85364900
Pays d'origineDE (Allemagne)

Cotes

Largeur20,8 mm
Hauteur42,5 mm
Profondeur112 mm

Conditions d'environnement

Température ambiante (fonctionnement)-20 °C ... 50 °C
Température ambiante (stockage/transport)-20 °C ... 70 °C

Côté excitation

Tension nominale d'entrée UN120 V AC
Plage de tension d'entrée rapportée à UN0,85 ... 1,1
Courant d'entrée typique pour UN19 mA
Temps d'amorçage typique8 ms
Temps de retombée typique11 ms
Circuit de protectionPont redresseur Pont redresseur
Protection antisurtension Varistance
Circuit RC Circuit RC
Témoin de présence de la tension de serviceLED jaune
Puissance dissipée en condition nominale2,28 W

Côté contact

Type de contactContact double, 1 inverseur
Type du contact de commutationContact double
Matériau des contactsAgPd60, plaqué or
Tension de commutation maximale30 V AC
Courant d'enclenchement maximal0,2 A
Intensité permanente limite0,5 A
Puissance de coupure (charge ohmique) max.5 W

Généralités

Tension d'essai bobine de relais/contact de relais2,5 kV AC (50 Hz, 1 min)
Durée de vie mécaniqueenv. 2x 107 cycles
Emplacement pour le montageindifférent
Poids net (SAP)41,52 g

Normes et spécifications

Normes/PrescriptionsCEI 60664
EN 50178
IsolantIsolation de base
Degré de pollution2
Catégorie de surtensionIII

Environmental Product Compliance

China RoHSPériode d'utilisation conforme (EFUP) : 50 ans
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses.
