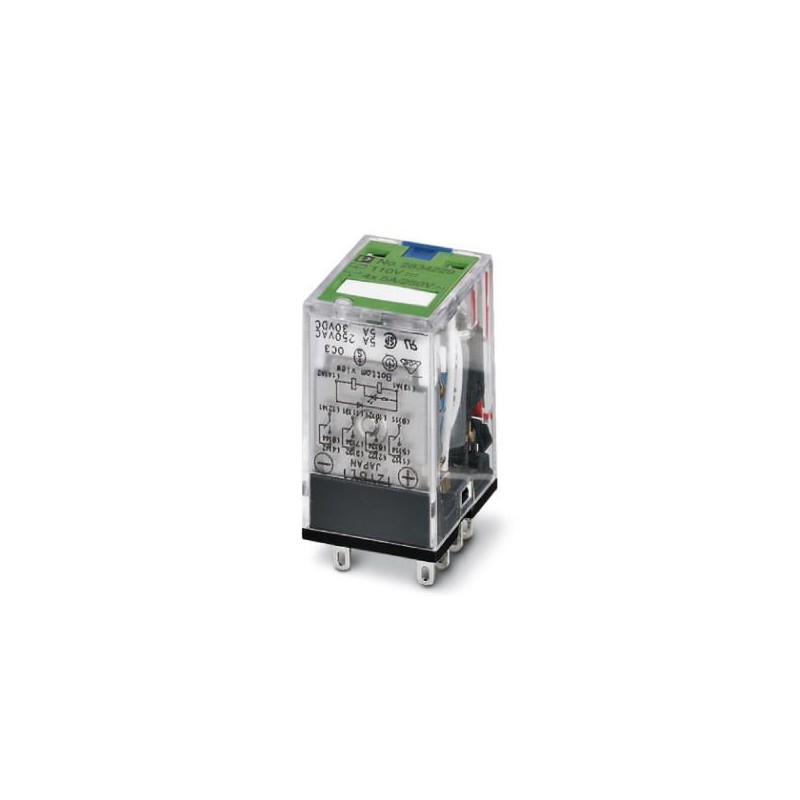

PHOENIX_CONTACT REL-IR/LDM-110DC/4X21AU 2834229 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

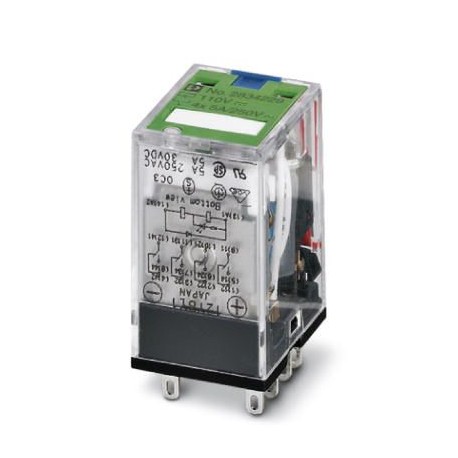

REL-IR/LDM-110DC/4X21AU 2834229 PHOENIX CONTACT Relais individuels

Référence: REL-IR/LDM-110DC/4X21AU

Code: 2834229

Fabricant: PHOENIX_CONTACT

Description:

Relais individuels

Catégories:

  • PHOENIX_CONTACT > Relais industriels

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Données commerciales

Code de commande2834229
Unité de conditionnement10 pcs
Quantité minimum de commande10 pcs
RemarqueFabrication à la commande (pas de reprise)
Page cataloguePage 386 (C-7-2015)
GTIN4017918941857
Poids par pièce (hors emballage)0,039 KGM
Numéro du tarif douanier85364900
Pays d'origineJP (Japon)

Cotes

Largeur21,5 mm
Hauteur28 mm
Profondeur36 mm

Conditions d'environnement

Température ambiante (fonctionnement)-55 °C ... 70 °C
Température ambiante (stockage/transport)-55 °C ... 70 °C

Côté excitation

Tension nominale d'entrée UN110 V DC
Courant d'entrée typique pour UN10 mA
Temps d'amorçage typique13 ms
Temps de retombée typique14 ms
Résistance de la bobine11100 Ω ±15 % (à 20 °C)
Puissance dissipée en condition nominale1,1 W

Côté contact

Type de contact4 contacts inverseurs
Type du contact de commutationContact simple
Matériau des contactsAgNi, revêtement or dur
Tension de commutation maximale250 V AC/DC
Tension de commutation minimale1 V
Courant de commutation minimal1 mA
Courant d'enclenchement maximal12 A (15 ms)
Intensité permanente limite5 A
Puissance de coupure (charge ohmique) max.1250 VA (pour 250 V AC)

Généralités

Tension d'essai bobine de relais/contact de relais2 kV AC (50 Hz, 1 min)
Tension d'essai contact de relais/contact de relais2 kV AC (50 Hz, 1 min)
Mode de fonctionnement100 % ED
Indice de protectionRT I
Durée de vie mécanique5x 107cycles
Durée de vie électriquevoir diagramme
Emplacement pour le montageindifférent
Conseils pour le montagesur embase de relais PR2
Poids net (SAP)38,83 g

Normes et spécifications

Normes/PrescriptionsDIN EN 61810-1
VDE 0435-201
EN 50178
Degré de pollution2
Catégorie de surtensionII

Environmental Product Compliance

China RoHSPériode d'utilisation conforme : illimitée = EFUP-e
Aucune substance dangereuse dépassant les valeurs seuils ;

Classifications
