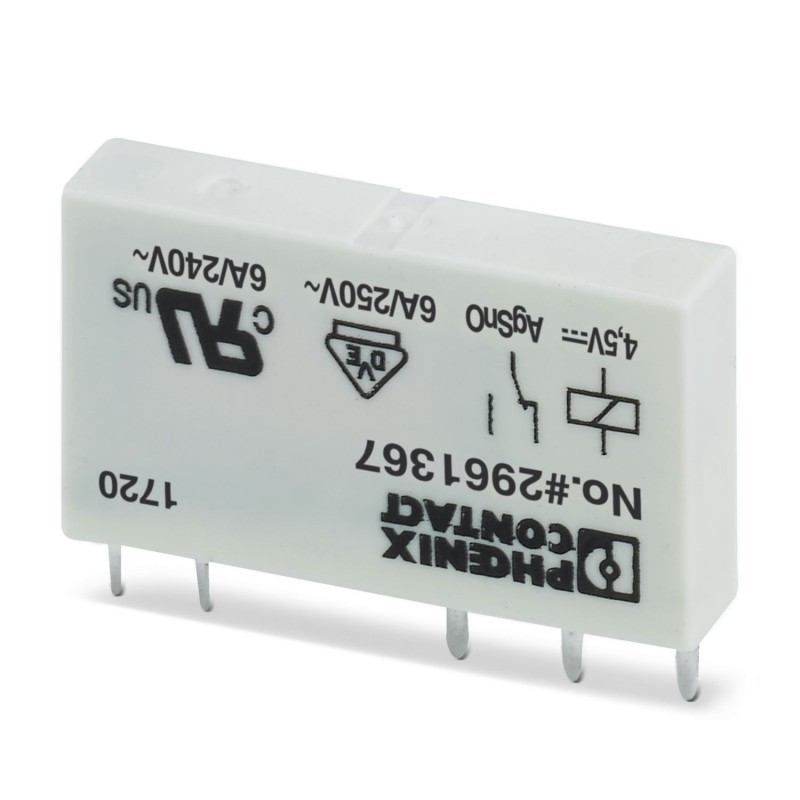

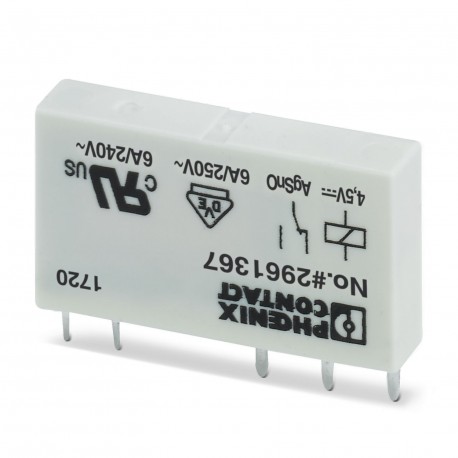

REL-MR- 4,5DC/21 2961367 PHOENIX CONTACT Relais individuels
REL-MR-4,5DC/21
2961367
PHOENIX_CONTACT
10
Relais individuels
Relais de puissance miniature enfichable, avec contact d’alimentation, 1 contact commuté, tension d’entrée 4,5 V DC
Relais d’alimentation miniature à brancher, avec contact d’alimentation, 1 contact de bascule, tension d’entrée 4,5 V CC
Relais > Relais de commutation
Relais industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Achetés habituellement ensemble
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2961367 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Quantité minimum de commande | 10 pcs |
| Page catalogue | Page 392 (C-5-2017) |
| GTIN | 4017918730840 |
| Poids par pièce (hors emballage) | 0,006 KGM |
| Numéro du tarif douanier | 85364900 |
| Pays d'origine | CZ (République tchèque) |
Umgebungsbedingungen
| Température ambiante (fonctionnement) | -40 °C ... 85 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
Côté excitation
| Tension nominale d'entrée UN | 4,5 V DC |
|---|---|
| Plage de tension d'entrée rapportée à UN | voir diagramme |
| Courant d'entrée typique pour UN | 38 mA |
| Temps d'amorçage typique | 5 ms |
| Temps de retombée typique | 2,5 ms |
| Résistance de la bobine | 119 Ω ±10 % (à 20 °C) |
| Puissance dissipée en condition nominale | 0,17 W |
Côté contact
| Type de contact | 1 inverseur |
|---|---|
| Type du contact de commutation | Contact simple |
| Matériau des contacts | AgSnO |
| Tension de commutation maximale | 250 V AC/DC |
| Tension de commutation minimale | 5 V (pour 100 mA) |
| Courant de commutation minimal | 10 mA (pour 12 V) |
| Courant d'enclenchement maximal | 10 A (4 s) |
| Intensité permanente limite | 6 A |
| Puissance de coupure (charge ohmique) max. | 140 W (pour 24 V DC) |
| 20 W (à 48 V DC) | |
| 18 W (à 60 V DC) | |
| 23 W (à 110 V DC) | |
| 40 W (à 220 V DC) | |
| 1500 VA (pour 250 V AC) | |
| Pouvoir de coupure | 2 A (à 24 V, DC13) |
| 0,2 A (à 110 V, DC13) | |
| 0,1 A (à 220 V, DC13) | |
| 3 A (à 24 V, AC15) | |
| 3 A (à 120 V, AC15) | |
| 3 A (à 230 V, AC15) | |
| Charge moteur selon UL 508 | 1/4 HP, 240 ... 277 V AC (contact NO) |
| 1/6 HP, 240 ... 277 V AC (contact NF) |
Généralités
| Tension d'essai bobine de relais/contact de relais | 4 kV AC (50 Hz, 1 min) |
|---|---|
| Mode de fonctionnement | 100 % ED |
| Indice de protection | RT III (lavable) |
| Durée de vie mécanique | 2x 107cycles |
| Emplacement pour le montage | indifférent |
| Conseils pour le montage | Juxtaposables |
| Poids net (SAP) | 6,37 g |
Normes et spécifications
| Connexion selon la norme | CUL |
|---|---|
| Normes/Prescriptions | CEI 60664 |
| EN 50178 | |
| EN 61810-1 | |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
| Caractéristique | Valeur |
|---|---|
| Finition du raccordement électrique (EF003961) | Autre |
| Appareil complet avec socle (EF003359) | Non |
| Avec pinces amovibles (EF003340) | Non |
| Avec affichage LED (EF005950) | Non |
| Tension d'alimentation de courant nominal CC (EF003980) | 2.7 V |
| Type de tension d'actionnement (EF008242) | CC |
| Entraînement, polarité (EF003355) | Non polarisé |
| Comportement de commutation de l'entraînement (EF003356) | Monostable |
| Nombre de contacts en tant que contacts à ouverture (EF008255) | 0 |
| Nombre de contacts en tant que contacts à fermeture (EF008256) | 0 |
| Nombre de contacts en tant qu'inverseurs (EF008257) | 1 |
| Type de contact de commutation (EF003358) | Contact simple |
| Avec contacts à guidage forcé (EF003357) | Non |
| Matériau de l'insert de contact (EF008521) | Autre |
| Matériau du revêtement de contact (EF004020) | Non traité |
| Courant nominal (EF000001) | 0.038 A |
| Classe de protection (IP) (EF005474) | Autre |
| Largeur (EF000008) | 5 mm |
| Hauteur (EF000040) | 28 mm |
| Profondeur (EF000049) | 15 mm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR .pdf | 28 Mbytes |
|
| PHOENIX CONTACT-2961367-REL-MR- 4,5DC/21 | 132 Kbytes |
|
