Agrandir l'image

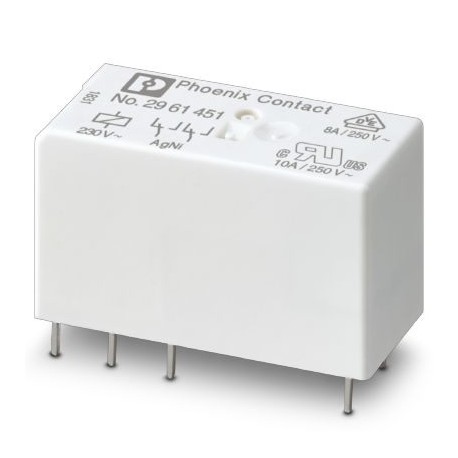

REL-MR-230AC/21-21 2961451 PHOENIX CONTACT Relais individuels
REL-MR-230AC/21-21
2961451
PHOENIX_CONTACT
10
Relais individuels
Relais industriels
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Achetés habituellement ensemble
▲En savoir plus
▲Données commerciales
| Code de commande | 2961451 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Quantité minimum de commande | 10 pcs |
| Page catalogue | Page 304 (C-5-2017) |
| GTIN | 4017918937867 |
| Poids par pièce (hors emballage) | 0,015 KGM |
| Numéro du tarif douanier | 85364900 |
| Pays d'origine | AT (Autriche) |
Umgebungsbedingungen
| Température ambiante (fonctionnement) | -40 °C ... 85 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
Côté excitation
| Tension nominale d'entrée UN | 230 V AC |
|---|---|
| Fréquence du réseau | 50/60 Hz |
| Courant d'entrée typique pour UN | 3 mA (à 50 Hz) |
| 2,5 mA (à 60 Hz) | |
| Temps d'amorçage typique | 3 ms ... 12 ms (en fonction de la position des phases) |
| Plage de temps de retombée typique | 2 ms ... 9 ms (en fonction de la position des phases) |
| Résistance de la bobine | 32500 Ω ±15 % (à 20 °C) |
| Puissance dissipée en condition nominale | 0,4 W |
Côté contact
| Type de contact | 2 inverseurs |
|---|---|
| Type du contact de commutation | Contact simple |
| Matériau des contacts | AgNi |
| Tension de commutation maximale | 250 V AC/DC |
| Tension de commutation minimale | 5 V (pour 10 mA) |
| Courant de commutation minimal | 10 mA (pour 5 V) |
| Courant d'enclenchement maximal | 12 A (20 ms) |
| Intensité permanente limite | 8 A |
| Puissance de coupure (charge ohmique) max. | 190 W (pour 24 V DC) |
| 85 W (à 48 V DC) | |
| 60 W (à 60 V DC) | |
| 44 W (à 110 V DC) | |
| 60 W (à 220 V DC) | |
| 2000 VA (pour 250 V AC) | |
| Pouvoir de coupure | 2 A (à 24 V, DC13) |
| 0,2 A (à 250 V, DC13) | |
| 3 A (à 24 V, AC15) | |
| 3 A (à 120 V, AC15) | |
| 3 A (à 250 V, AC15) |
Généralités
| Tension d'essai bobine de relais/contact de relais | 5 kV AC (50 Hz, 1 min) |
|---|---|
| Tension d'essai contact de relais/contact de relais | 2,5 kV AC (50 Hz, 1 min) |
| Mode de fonctionnement | 100 % ED |
| Indice de protection | RT III (lavable) |
| Durée de vie mécanique | 1x 107cycles |
| Durée de vie électrique | voir diagramme |
| Emplacement pour le montage | indifférent |
| Conseils pour le montage | juxtaposable sans espacement (>70 °C ≥ 2,5 mm) |
| Poids net (SAP) | 15,11 g |
Normes et spécifications
| Connexion selon la norme | CUL |
|---|---|
| Normes/Prescriptions | CEI 60664 |
| EN 50178 | |
| EN 61810-1 | |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR.pdf | 28 Mbytes |
|
| PHOENIX CONTACT-2961451-REL-MR-230AC/21-21 | 155 Kbytes |
|
