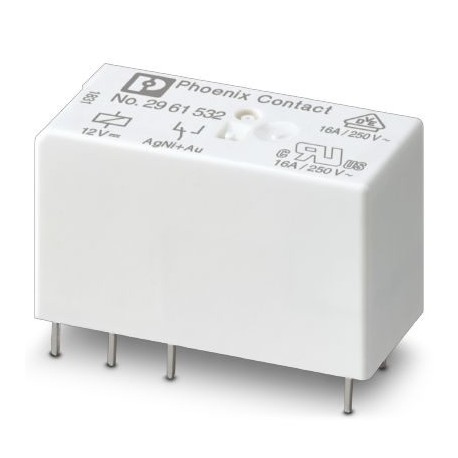

REL-MR- 12DC/21HC AU
2961532
PHOENIX_CONTACT
10
Relais individuels
Relais industriels
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 2961532 |
---|---|
Unité de conditionnement | 10 pcs |
Quantité minimum de commande | 10 pcs |
Page catalogue | Page 304 (C-5-2017) |
GTIN | 4017918937935 |
Poids par pièce (hors emballage) | 0,016 KGM |
Numéro du tarif douanier | 85364900 |
Pays d'origine | AT (Autriche) |
Température ambiante (fonctionnement) | -40 °C ... 85 °C |
---|---|
Température ambiante (stockage/transport) | -40 °C ... 85 °C |
Tension nominale d'entrée UN | 12 V DC |
---|---|
Courant d'entrée typique pour UN | 33 mA |
Temps d'amorçage typique | 7 ms |
Temps de retombée typique | 3 ms |
Résistance de la bobine | 360 Ω ±10 % (à 20 °C) |
Puissance dissipée en condition nominale | 0,4 W |
Type de contact | 1 inverseur |
---|---|
Type du contact de commutation | Contact simple |
Matériau des contacts | AgNi, revêtement or dur |
Tension de commutation maximale | 30 V AC |
36 V DC | |
Tension de commutation minimale | 100 mV (pour 10 mA) |
Courant de commutation minimal | 1 mA (pour 24 V) |
Courant d'enclenchement maximal | 50 mA |
Intensité permanente limite | 50 mA |
Puissance de coupure (charge ohmique) max. | 1,2 W (pour 24 V DC) |
Pouvoir de coupure | 2 A (à 24 V, AC15) |
Matériau des contacts | AgNi |
---|---|
Remarque | les valeurs suivantes s'appliquent quand la couche d'or est endommagée |
Tension de commutation maximale | 250 V AC/DC |
Tension de commutation minimale | 12 V (pour 10 mA) |
Intensité permanente limite | 16 A |
Courant d'enclenchement maximal | 15 A (300 ms) |
Courant de commutation minimal | 10 mA (pour 12 V) |
Puissance de coupure (charge ohmique) max. | 384 W (pour 24 V DC) |
58 W (à 48 V DC) | |
48 W (à 60 V DC) | |
50 W (à 110 V DC) | |
80 W (à 220 V DC) | |
4000 VA (pour 250 V AC) | |
Pouvoir de coupure | 2 A (à 24 V, DC13) |
0,2 A (à 110 V, DC13) | |
0,2 A (à 250 V, DC13) | |
2 A (à 24 V, AC15) | |
2 A (à 120 V, AC15) | |
2 A (à 250 V, AC15) |
Tension d'essai bobine de relais/contact de relais | 5 kV AC (50 Hz, 1 min) |
---|---|
Mode de fonctionnement | 100 % ED |
Durée de vie mécanique | 3x 107cycles |
Durée de vie électrique | voir diagramme |
Emplacement pour le montage | indifférent |
Conseils pour le montage | juxtaposable sans espacement (>70 °C ≥ 2,5 mm) |
Poids net (SAP) | 15,67 g |
Connexion selon la norme | CUL |
---|---|
Normes/Prescriptions | CEI 60664 |
EN 50178 | |
EN 61810-1 | |
Degré de pollution | 3 |
Catégorie de surtension | III |
China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
---|---|
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
