PHOENIX_CONTACTRelais industrielsREL-MR- 12DC/21HC 2961309 PHOENIX CONTACT Relais individuels

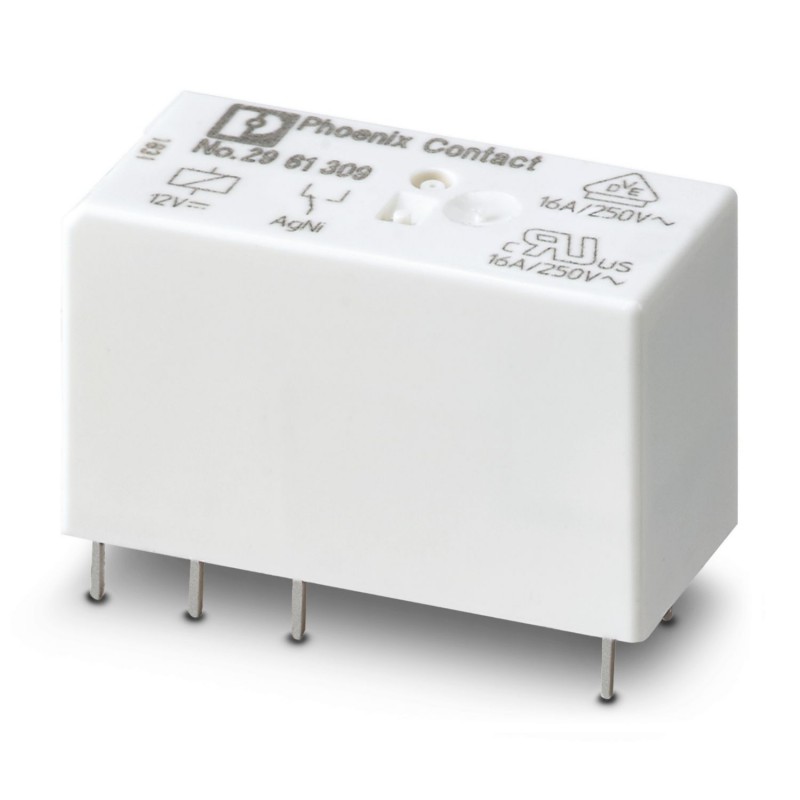

PHOENIX_CONTACT REL-MR-12DC/21HC 2961309 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

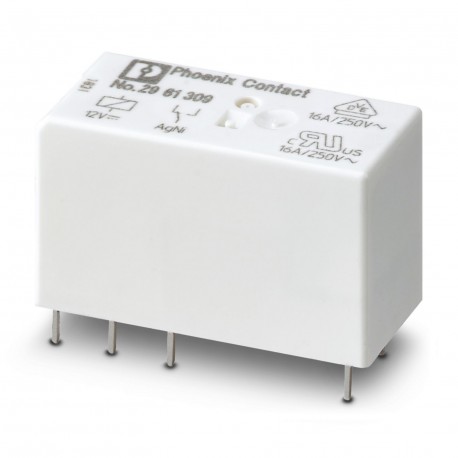

REL-MR- 12DC/21HC 2961309 PHOENIX CONTACT Relais individuels

Référence: REL-MR-12DC/21HC

Code: 2961309

Fabricant: PHOENIX_CONTACT

Description:

Relais individuels
Relais de puissance miniature enfichable, avec contact de puissance pour courants constants élevés, 1 contact commuté, tension d’entrée 12 V DC
Relais de puissance miniature enfichable, avec contact de puissance pour courants continus élevés, 1 contact inverseur, tension d’entrée 12 V DC

Catégories:

  • Relais > Relais de commutation
  • PHOENIX_CONTACT > Relais industriels

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix total: 36,37 €

Prix unitaire: 3,637 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Données commerciales

Code de commande2961309
Unité de conditionnement10 pcs
Quantité minimum de commande10 pcs
Page cataloguePage 304 (C-5-2017)
GTIN4017918187552
Poids par pièce (hors emballage)0,016 KGM
Numéro du tarif douanier85364190
Pays d'origineAT (Autriche)

Maße

Largeur12,7 mm
Hauteur29 mm
Profondeur15,7 mm

Umgebungsbedingungen

Température ambiante (fonctionnement)-40 °C ... 85 °C
Température ambiante (stockage/transport)-40 °C ... 85 °C

Côté excitation

Tension nominale d'entrée UN12 V DC
Plage de tension d'entrée rapportée à UNvoir diagramme
Courant d'entrée typique pour UN33 mA
Temps d'amorçage typique7 ms
Temps de retombée typique3 ms
Résistance de la bobine360 Ω ±10 % (à 20 °C)
Puissance dissipée en condition nominale0,4 W

Côté contact

Type de contact1 inverseur
Type du contact de commutationContact simple
Matériau des contactsAgNi
Tension de commutation maximale250 V AC/DC
Tension de commutation minimale12 V (pour 10 mA)
Courant de commutation minimal10 mA (pour 12 V)
Courant d'enclenchement maximal50 A (20 ms)
Intensité permanente limite16 A
Puissance de coupure (charge ohmique) max.384 W (pour 24 V DC)
58 W (à 48 V DC)
48 W (à 60 V DC)
50 W (à 110 V DC)
80 W (à 220 V DC)
4000 VA (pour 250 V AC)
Pouvoir de coupure2 A (à 24 V, DC13)
0,2 A (à 110 V, DC13)
0,2 A (à 250 V, DC13)
6 A (à 24 V, AC15)
6 A (à 120 V, AC15)
6 A (à 250 V, AC15)
Charge moteur selon UL 5081/2 HP, 120 V AC (contact NO)
1 HP, 240 V AC (contact NO)
1/3 HP, 120 V AC (contact NF)
3/4 HP, 240 V AC (contact NF)
1/4 HP, 200 ... 250 V AC

Généralités

Tension d'essai bobine de relais/contact de relais5 kV AC (50 Hz, 1 min)
Mode de fonctionnement100 % ED
Indice de protectionRT II (étanche au flux)
Durée de vie mécanique3x 107cycles
Durée de vie électriquevoir diagramme
Emplacement pour le montageindifférent
Conseils pour le montagejuxtaposable sans espacement (>70 °C ≥ 2,5 mm)
Poids net (SAP)15,7 g

Normes et spécifications

Connexion selon la normeCUL
Normes/PrescriptionsCEI 60664
EN 50178
EN 61810-1
Degré de pollution3
Catégorie de surtensionIII

Environmental Product Compliance

China RoHSPériode d'utilisation conforme : illimitée = EFUP-e
Aucune substance dangereuse dépassant les valeurs seuils ;

Classifications

ETIM for 2961309 Relais (EC001437)

Nom de la caractéristiqueFinition du raccordement électrique (EF003961)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueAppareil complet avec socle (EF003359)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAvec pinces amovibles (EF003340)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAvec affichage LED (EF005950)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueTension d'alimentation de courant nominal CC (EF003980)
Valeur de la caractéristique7.8 V
Nom de la caractéristiqueType de tension d'actionnement (EF008242)
Valeur de la caractéristiqueCC
Nom de la caractéristiqueEntraînement, polarité (EF003355)
Valeur de la caractéristiqueNon polarisé
Nom de la caractéristiqueComportement de commutation de l'entraînement (EF003356)
Valeur de la caractéristiqueMonostable
Nom de la caractéristiqueNombre de contacts en tant que contacts à ouverture (EF008255)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts en tant que contacts à fermeture (EF008256)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts en tant qu'inverseurs (EF008257)
Valeur de la caractéristique1
Nom de la caractéristiqueType de contact de commutation (EF003358)
Valeur de la caractéristiqueContact simple
Nom de la caractéristiqueAvec contacts à guidage forcé (EF003357)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMatériau de l'insert de contact (EF008521)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueMatériau du revêtement de contact (EF004020)
Valeur de la caractéristiqueNon traité
Nom de la caractéristiqueCourant nominal (EF000001)
Valeur de la caractéristique0.033 A
Nom de la caractéristiqueClasse de protection (IP) (EF005474)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique12.7 mm
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique29 mm
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique15.7 mm
