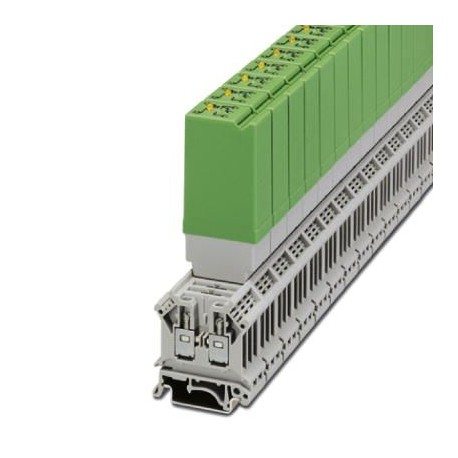

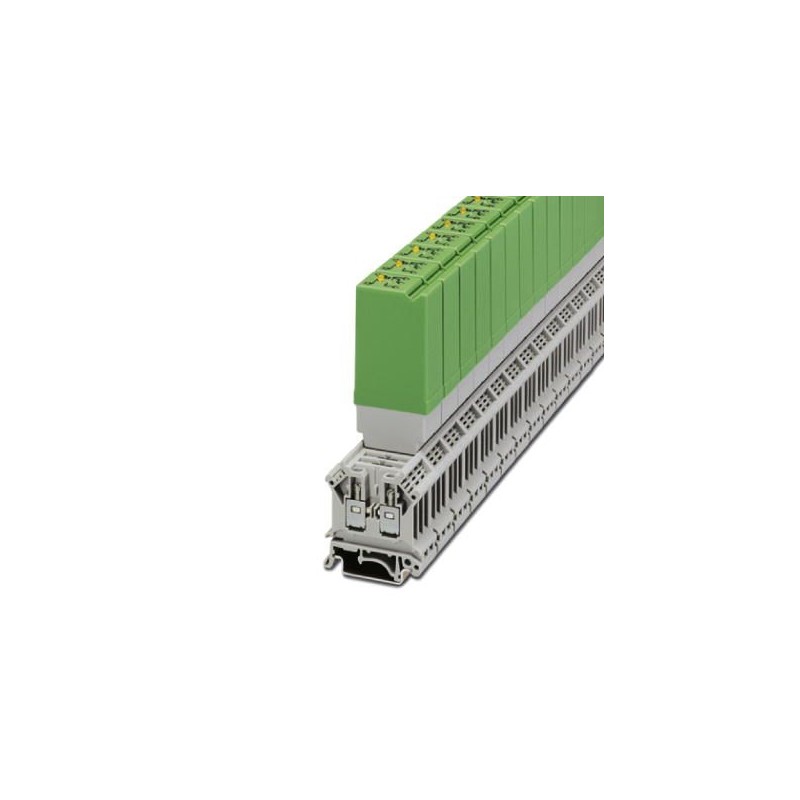

ST-REL3-KG230/21/SO46 2832027 PHOENIX CONTACT Fiches porte-relais
ST-REL3-KG230/21/SO46
2832027
PHOENIX_CONTACT
Article à la demande, sans remboursement.
Fiches porte-relais
Interface d’interférence enfichable côté commande, avec mini-relais de commutation soudés, contacts (AgNi) : Puissances moyennes à grandes, 1 contacts commutés, tension d’entrée 230 V AC
Relais > Relais de commutation
Interface
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2832027 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Page catalogue | Page 444 (C-5-2017) |
| GTIN | 4017918078577 |
| Poids par pièce (hors emballage) | 0,041 KGM |
| Numéro du tarif douanier | 85364900 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -20 °C ... 50 °C |
|---|---|
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
Côté excitation
| Tension nominale d'entrée UN | 230 V AC |
|---|---|
| Plage de tension d'entrée rapportée à UN | 0,9 ... 1,1 |
| Courant d'entrée typique pour UN | 18 mA AC |
| Temps d'amorçage typique | 10 ms |
| Temps de retombée typique | 8 ms |
| Circuit de protection | Pont redresseur Pont redresseur |
| Protection antisurtension Varistance | |
| Circuit RC Circuit RC | |
| Témoin de présence de la tension de service | LED jaune |
| Puissance dissipée en condition nominale | 4,14 W |
Côté contact
| Type de contact | Contact simple, 1 inverseur |
|---|---|
| Type du contact de commutation | Contact simple |
| Matériau des contacts | AgNi |
| Tension de commutation maximale | 250 V AC/DC |
| Courant d'enclenchement maximal | 8 A |
| Intensité permanente limite | 6 A |
| Puissance de coupure (charge ohmique) max. | 95 W (pour 24 V DC) |
| 50 W (à 48 V DC) | |
| 45 W (à 60 V DC) | |
| 35 W (à 110 V DC) | |
| 55 W (à 220 V DC) | |
| 2000 VA (pour 250 V AC) |
Généralités
| Tension d'essai bobine de relais/contact de relais | 2,5 kV AC (50 Hz, 1 min) |
|---|---|
| Durée de vie mécanique | env. 2x 107cycles |
| Emplacement pour le montage | indifférent |
| Poids net (SAP) | 41,4 g |
Normes et spécifications
| Normes/Prescriptions | CEI 60664 |
|---|---|
| EN 50178 | |
| Isolant | Isolation de base |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
| Caractéristique | Valeur |
|---|---|
| Appareil complet avec socle (EF003359) | Non |
| Avec pinces amovibles (EF003340) | Oui |
| Avec affichage LED (EF005950) | Oui |
| Tension d'alimentation de courant nominal à CA 50 Hz (EF003978) | 207 V |
| Tension d'alimentation de courant nominal à CA 60 Hz (EF003979) | 207 V |
| Type de tension d'actionnement (EF008242) | CA |
| Entraînement, polarité (EF003355) | Polarisé |
| Comportement de commutation de l'entraînement (EF003356) | Monostable |
| Nombre de contacts en tant que contacts à ouverture (EF008255) | 0 |
| Nombre de contacts en tant que contacts à fermeture (EF008256) | 0 |
| Nombre de contacts en tant qu'inverseurs (EF008257) | 1 |
| Type de contact de commutation (EF003358) | Contact simple |
| Avec contacts à guidage forcé (EF003357) | Non |
| Matériau de l'insert de contact (EF008521) | Autre |
| Matériau du revêtement de contact (EF004020) | Non traité |
| Courant nominal (EF000001) | 0.018 A |
| Largeur (EF000008) | 20.8 mm |
| Hauteur (EF000040) | 42.5 mm |
| Profondeur (EF000049) | 112 mm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR.pdf | 29 Mbytes |
|
| PHOENIX CONTACT-2832027-ST-REL3-KG230/21/SO46 | 102 Kbytes |
|
