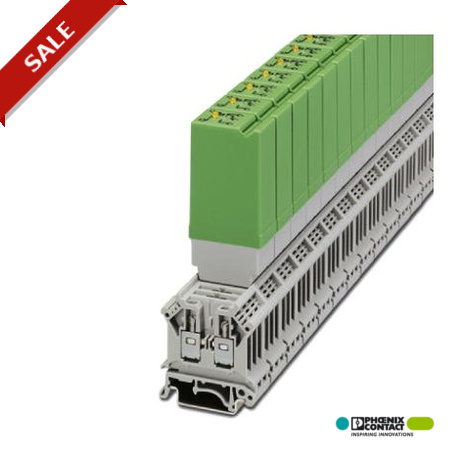

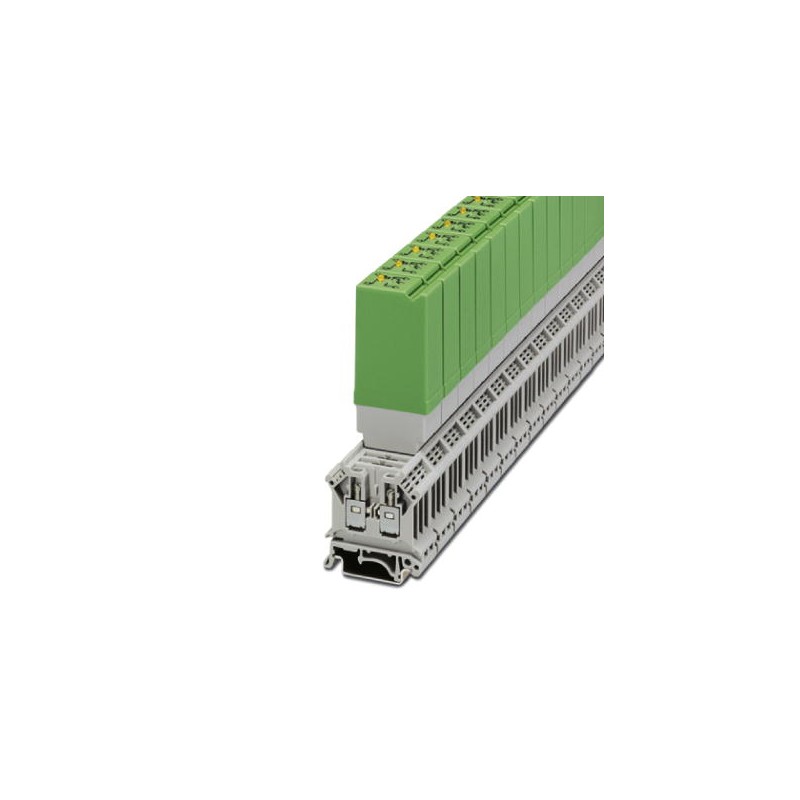

ST-REL3-KG120/21/SO46 2833026 PHOENIX CONTACT Interface à relais enfichable contre les interférences côté co..
ST-REL3-KG120/21/SO46
2833026
PHOENIX_CONTACT
Interface à relais enfichable contre les interférences côté commande, avec relais miniatures soudés, contacts (AgNi) : puissances moyennes à fortes, 1 contact inverseur, tension d'entrée 120 V AC
Relais industriels
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Cotes
| Largeur | 20,8 mm |
|---|---|
| Hauteur | 42,5 mm |
| Profondeur | 112 mm |
Conditions d'environnement
| Température ambiante (fonctionnement) | -20 °C ... 50 °C |
|---|---|
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
Côté excitation
| Tension nominale d'entrée UN | 120 V AC |
|---|---|
| Plage de tension d'entrée rapportée à UN | 0,85 ... 1,1 |
| Courant d'entrée typique pour UN | 19 mA |
| Temps d'amorçage typique | 8 ms |
| Temps de retombée typique | 11 ms |
| Circuit de protection | Pont redresseur Pont redresseur |
| Protection antisurtension Varistance | |
| Circuit RC Circuit RC | |
| Témoin de présence de la tension de service | LED jaune |
Côté contact
| Type de contact | Contact simple, 1 inverseur |
|---|---|
| Matériau des contacts | AgNi |
| Tension de commutation maximale | 250 V AC/DC |
| Courant d'enclenchement maximal | 8 A |
| Intensité permanente limite | 6 A |
| Puissance de coupure (charge ohmique) max. | 95 W (pour 24 V DC) |
| 50 W (à 48 V DC) | |
| 45 W (à 60 V DC) | |
| 35 W (à 110 V DC) | |
| 55 W (à 220 V DC) | |
| 2000 VA (pour 250 V AC) |
Généralités
| Tension d'essai bobine de relais/contact de relais | 2,5 kV AC (50 Hz, 1 min) |
|---|---|
| Durée de vie mécanique | Env. 2 x 107 cycles |
| Normes/Prescriptions | CEI 60664 |
| EN 50178 | |
| CEI 62103 | |
| Tension de choc assignée / isolation | Isolation de base |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
| Emplacement pour le montage | Indifférent |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR.pdf | 28 Mbytes |
|
| PHOENIX CONTACT-2833026-ST-REL3-KG120/21/SO46 | 102 Kbytes |
|
