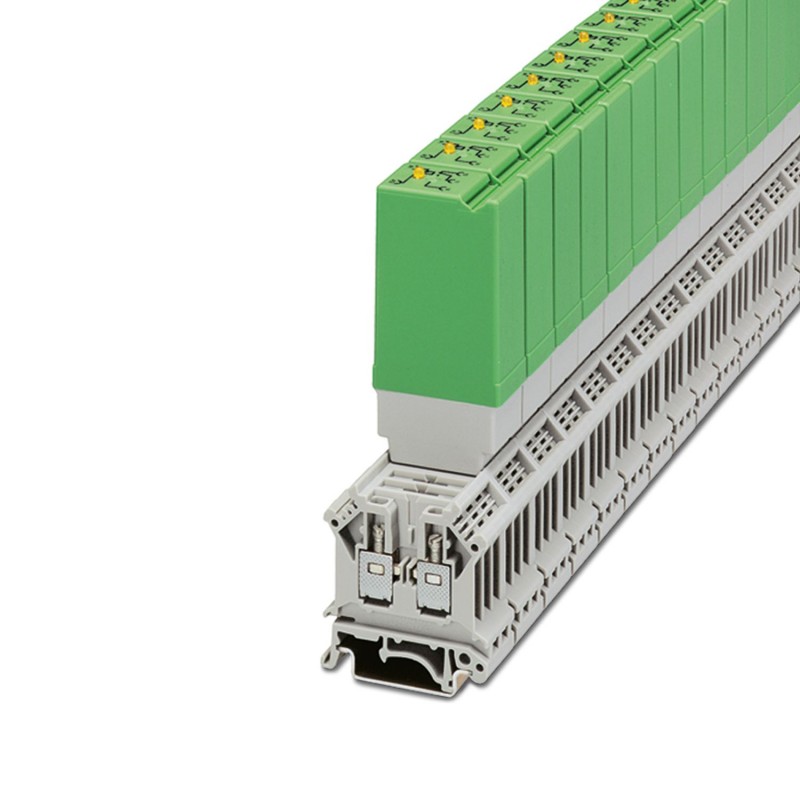

ST-REL3-KG 24/21/SO46 2826091 PHOENIX CONTACT Fiches porte-relais
ST-REL3-KG 24/21/SO46
2826091
PHOENIX_CONTACT
Fiches porte-relais
Interface de relais enfichable contre les interférences parasites du côté de la commande, avec mini-relais de commutation soudés, contacts (Au) : Puissances moyennes à grandes, 1 contact commuté, tension d’entrée 24 V AC/DC
Interface de relais enfichable pour la protection contre les interférences du côté de la commande, avec relais de commutation miniature soudé, contacts (AgNi) : charges moyennes à grandes, 1 contact inverseur, tension d’entrée 24 V AC/DC
Relais industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2826091 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 444 (C-5-2017) |
| GTIN | 4017918077839 |
| Poids par pièce (hors emballage) | 0,039 KGM |
| Numéro du tarif douanier | 85364190 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -20 °C ... 50 °C |
|---|---|
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
Côté excitation
| Tension nominale d'entrée UN | 24 V AC |
|---|---|
| Plage de tension d'entrée rapportée à UN | 0,9 ... 1,1 |
| Courant d'entrée typique pour UN | 26 mA |
| Temps d'amorçage typique | 8 ms |
| Temps de retombée typique | 10 ms |
| Circuit de protection | Pont redresseur Pont redresseur |
| Protection antisurtension Varistance | |
| Circuit RC Circuit RC | |
| Témoin de présence de la tension de service | LED jaune |
| Puissance dissipée en condition nominale | 0,62 W |
Côté contact
| Type de contact | Contact simple, 1 inverseur |
|---|---|
| Type du contact de commutation | Contact simple |
| Matériau des contacts | AgNi |
| Tension de commutation maximale | 250 V AC/DC |
| Courant d'enclenchement maximal | 8 A |
| Intensité permanente limite | 6 A |
| Puissance de coupure (charge ohmique) max. | 140 W (pour 24 V DC) |
| 60 W (à 48 V DC) | |
| 45 W (à 60 V DC) | |
| 35 W (à 110 V DC) | |
| 55 W (à 220 V DC) | |
| 1500 VA (pour 250 V AC) |
Généralités
| Tension d'essai bobine de relais/contact de relais | 2,5 kV AC (50 Hz, 1 min) |
|---|---|
| Durée de vie mécanique | env. 2x 107cycles |
| Emplacement pour le montage | indifférent |
| Poids net (SAP) | 38,9 g |
Normes et spécifications
| Normes/Prescriptions | CEI 60664 |
|---|---|
| EN 50178 | |
| Isolant | Isolation de base |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
