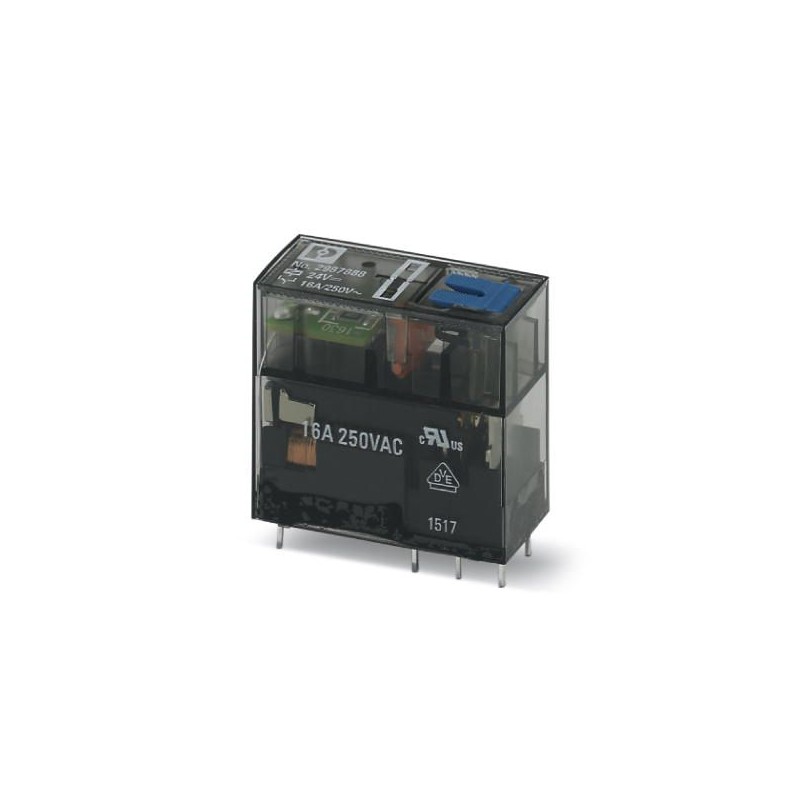

PHOENIX_CONTACT REL-MR-24DC/21HC/MS 2987888 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

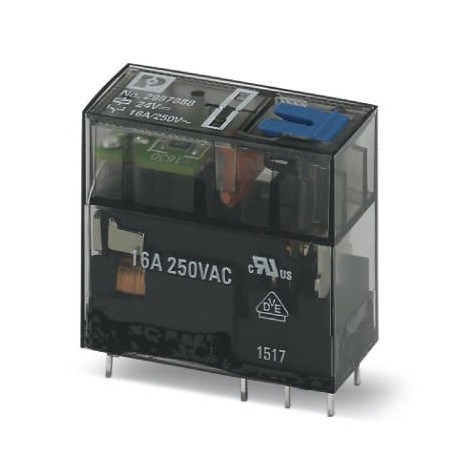

REL-MR- 24DC/21HC/MS 2987888 PHOENIX CONTACT Relais individuels

Référence: REL-MR-24DC/21HC/MS

Code: 2987888

Fabricant: PHOENIX_CONTACT

Description:

Relais individuels
Relais miniature enfichable, avec contact d’alimentation, 1 contacts commutés, bouton de contrôle, indication de position de commutation mécanique, LED d’état, diode à écoulement libre, A1+, polarité A2, tension d’entrée 24 V DC

Catégories:

  • Relais > Relais de commutation
  • PHOENIX_CONTACT > Relais industriels

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 5,12 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix
Expédition aujourd'hui. 66 unités en stock.

Plus d'unités, délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Données commerciales

Code de commande2987888
Unité de conditionnement10 pcs
Quantité minimum de commande10 pcs
Page cataloguePage 306 (C-5-2017)
GTIN4046356481014
Poids par pièce (hors emballage)0,018 KGM
Numéro du tarif douanier85364190
Pays d'origineCN (Chine)

Cotes

Largeur12,7 mm
Hauteur29 mm
Profondeur25 mm

Conditions d'environnement

Température ambiante (fonctionnement)-40 °C ... 70 °C
Température ambiante (stockage/transport)-40 °C ... 85 °C

Côté excitation

Tension nominale d'entrée UN24 V DC
Plage de tension d'entrée rapportée à UNvoir diagramme
Courant d'entrée typique pour UN18 mA
Temps d'amorçage typique9 ms
Temps de retombée typique6 ms
Puissance dissipée en condition nominale0,43 W

Côté contact

Type de contact1 inverseur
Type du contact de commutationContact simple
Matériau des contactsAgNi
Tension de commutation maximale250 V AC/DC
Tension de commutation minimale12 V (pour 10 mA)
Courant de commutation minimal10 mA (pour 12 V)
Courant d'enclenchement maximal32 A (20 ms)
Intensité permanente limite16 A
Puissance de coupure (charge ohmique) max.4000 VA (pour 250 V AC)
Pouvoir de coupure2 A (à 24 V, DC13)
3 A (à 24 V, AC15)
3 A (à 120 V, AC15)
3 A (à 240 V, AC15)
Charge moteur selon UL 5081/2 HP, 120 V AC (contact NO)
1 HP, 240 V AC (contact NO)
1/3 HP, 120 V AC (contact NF)
1/2 HP, 240 V AC (contact NF)

Généralités

Tension d'essai bobine de relais/contact de relais5 kV AC (50 Hz, 1 min)
Durée de vie mécanique5x 106cycles
Durée de vie électriquevoir diagramme
Poids net (SAP)17,64 g

Normes et spécifications

Connexion selon la normeCUL
Normes/PrescriptionsEN 61810-1
VDE 0435-201
EN 50178

Environmental Product Compliance

China RoHSPériode d'utilisation conforme : illimitée = EFUP-e
Aucune substance dangereuse dépassant les valeurs seuils ;

Classifications

ETIM for 2987888 Relais (EC001437)

Nom de la caractéristiqueFinition du raccordement électrique (EF003961)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueAppareil complet avec socle (EF003359)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAvec pinces amovibles (EF003340)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAvec affichage LED (EF005950)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueTension d'alimentation de courant nominal CC (EF003980)
Valeur de la caractéristique19.2 V
Nom de la caractéristiqueType de tension d'actionnement (EF008242)
Valeur de la caractéristiqueCC
Nom de la caractéristiqueEntraînement, polarité (EF003355)
Valeur de la caractéristiqueNon polarisé
Nom de la caractéristiqueComportement de commutation de l'entraînement (EF003356)
Valeur de la caractéristiqueMonostable
Nom de la caractéristiqueNombre de contacts en tant que contacts à ouverture (EF008255)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts en tant que contacts à fermeture (EF008256)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts en tant qu'inverseurs (EF008257)
Valeur de la caractéristique1
Nom de la caractéristiqueType de contact de commutation (EF003358)
Valeur de la caractéristiqueContact simple
Nom de la caractéristiqueAvec contacts à guidage forcé (EF003357)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMatériau de l'insert de contact (EF008521)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueMatériau du revêtement de contact (EF004020)
Valeur de la caractéristiqueNon traité
Nom de la caractéristiqueCourant nominal (EF000001)
Valeur de la caractéristique0.018 A
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique12.7 mm
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique29 mm
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique25 mm
