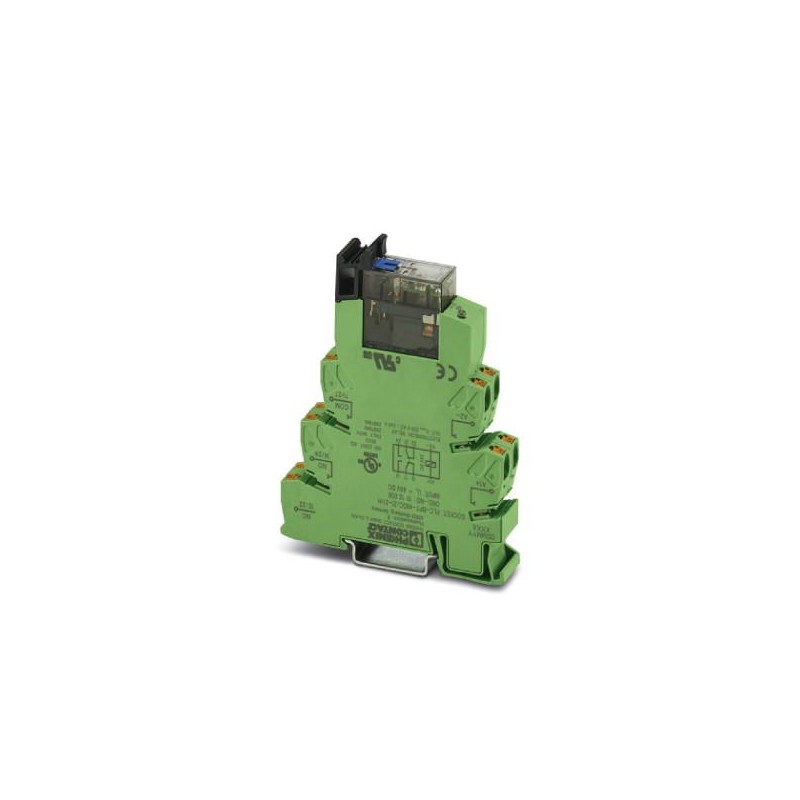

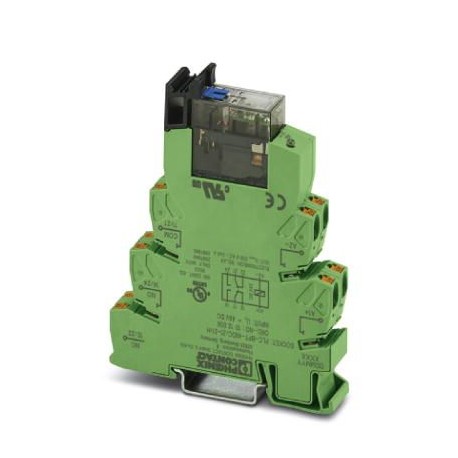

PLC-RPT- 48DC/21-21/MS 2910521 PHOENIX CONTACT Module De Relais
PLC-RPT-48DC/21-21/MS
2910521
PHOENIX_CONTACT
10
Article à la demande, sans remboursement.
Module De Relais
INTERFACE PLC, composée d’un relais de prise et d’un relais avec contact d’alimentation enfichable avec activation manuelle, LED d’état intégrée et diode à circulation libre, Connexion enfichable, 2 contacts commutés, Pont redresseur, Tension d’entrée : 48 VDC
Relais > Relais de commutation
Relais industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Deux million neuf cent dix mille cinq cent vingt et un |
|---|---|
| Unité d'emballage | 10 pc |
| Note | Fabriqués à la Commande (non-remboursable) |
| GTIN | 4055626486734 |
| Poids par Pièce (hors emballage) | 64.000 g |
| Tarif des douanes numéro | Quatre vingt cinq million trois cent soixante quatre mille cents quatre vingt dix |
| Pays d'origine | DE (Allemagne) |
Note
| L'utilisation de la restriction | CEM: classe d'Un produit, voir la déclaration du fabricant dans la zone de téléchargement |
|---|
Conditions ambiantes
| Température ambiante (fonctionnement) | -20 °C ... 60 °C |
|---|---|
| Température ambiante (stockage/transport) | -20 °C ... 85 °C |
Bobine de côté
| Nominale d'entrée tension d'alimentation UN | 48 V DC |
|---|---|
| Typique du courant d'entrée à l'universitéN | 19 mA |
| Temps de réponse typique | 6 ms |
| Typique temps de la libération | 10 ms |
| Le circuit de protection | Pont redresseur |
| D'exploitation affichage de la tension de | LED jaune |
Côté de Contact
| Type de Contact | 2 PDT |
|---|---|
| Type de contact de l'interrupteur de | Contact unique |
| Matériau de Contact | AgNi |
| Tension de commutation maximale | 250 V AC/DC (à La séparation de la plaque de PLC de l'ATP doit être installé pour une tension supérieure à 250 V (L1, L2, L3) identiques entre les blocs de jonction dans les modules adjacents. Potentiel de transition est alors réalisée avec FBST 8-PLC... ou ...FBST 500...) |
| Minimum tension de commutation | 12 V (10 mA) |
| Min. courant de commutation | 10 mA (12 V) |
| Courant d'appel maximal | 12 A (20 ms) |
| La limitation de courant continu | 6 Un |
| Pouvoir de coupure nominal (charge ohmique) max. | 192 W (24 V DC) |
| 62 W (48 V DC) | |
| 42 W (60 V DC) | |
| 55 W (110 V DC) | |
| 66 W (220 V DC) | |
| 2000 VA (250 V AC) | |
| Capacité de commutation | 1 A (24 V DC13) |
| 1,5 A (230 V, AC15) |
Les données de connexion d'entrée côté
| Nom de la connexion | Bobine de côté |
|---|---|
| Méthode de connexion | Pousser-dans le cadre |
| Dénudage des conducteurs | 8 mm |
| Chef de section transversale solide | 0,14 mm2 à 2,5 mm2 |
| Chef de section flexible | 0,14 mm2 à 2,5 mm2 |
| De 0,2 mm2 à 2,5 mm2 () | |
| 2x 0,5 mm2 ... 1 mm2 () | |
| Chef de section AWG | 26 ... 14 |
Les données de connexion de sortie du côté
| Nom de la connexion | Côté de Contact |
|---|---|
| Méthode de connexion | Pousser-dans le cadre |
| Dénudage des conducteurs | 8 mm |
| Chef de section transversale solide | 0,14 mm2 à 2,5 mm2 |
| Chef de section flexible | 0,14 mm2 à 2,5 mm2 |
| De 0,2 mm2 à 2,5 mm2 () | |
| 2x 0,5 mm2 ... 1 mm2 () | |
| Chef de section AWG | 26 ... 14 |
Général
| Tension d'essai d'enroulement du relais/relais de contact | 4 kVrms(50 Hz, 1 min.) |
|---|---|
| Tension d'essai PDT/PDT | 2,5 kVrms(50 Hz, 1 min.) |
| Mode de fonctionnement | 100% facteur de marche |
| Degré de protection | RT II (Relais) |
| IP20 (base de Relais) | |
| Service mécanique de la vie | 5x 10Sixcycles |
| UL, ÉTATS-UNIS | UL 508 |
| UL 508 Reconnu | |
| UL, états-unis/Canada | cUL 508 |
| cUL 508 Reconnu | |
| Position de montage | tout |
| Instructions de montage | Dans les lignes avec zéro espacement |
Les normes et les Règlements
| Désignation | Normes/règlements |
|---|---|
| Normes/règlements | EN 50178 |
| Tension nominale d'isolation | 250 V AC |
| Nominale tension de choc | 6 kV |
| Isolation | Isolation de sécurité, isolation renforcée |
| Degré de pollution | Deux |
| Catégorie de surtension | III |
| L'indice d'inflammabilité selon UL 94 | V0 |
| UL, ÉTATS-UNIS | UL 508 |
| UL 508 Reconnu | |
| UL, états-unis/Canada | cUL 508 |
| cUL 508 Reconnu |
L'Environnement De La Conformité Des Produits
| La Chine RoHS | Respectueux De L'Environnement L'Utilisation De La Période = 50 |
|---|---|
| Pour plus de détails sur les substances dangereuses aller sur l'onglet “Téléchargements”, Catégorie “déclaration du Fabricant” |
Articles dans le jeu
Les Classifications
eCl@ss 5.0Vingt sept million trois cent soixante et onze mille six cent uneCl@ss 5.1Vingt sept million trois cent soixante et onze mille six centeCl@ss 6.0Vingt sept million trois cent soixante et onze mille six centeCl@ss 7.0Vingt sept million trois cent soixante et onze mille six cent uneCl@ss 8.0Vingt sept million trois cent soixante et onze mille six cent uneCl@ss 9.0Vingt sept million trois cent soixante et onze mille six cent un
UNSPSC 6.01Trente million deux cent onze mille neuf cent seizeUNSPSC 7.0901Trente neuf million cents vingt et une mille cinq cent quinzeUNSPSC 11Trente neuf million cents vingt et une mille cinq cent quinzeUNSPSC 12.01Trente neuf million cents vingt et une mille cinq cent quinzeUNSPSC 13.2Trente neuf million cents vingt deux mille trois cent trente quatre
| Caractéristique | Valeur |
|---|---|
| Finition du raccordement électrique (EF003961) | Autre |
| Appareil complet avec socle (EF003359) | Oui |
| Avec pinces amovibles (EF003340) | Non |
| Avec affichage LED (EF005950) | Oui |
| Tension d'alimentation de courant nominal CC (EF003980) | 40.3 V |
| Type de tension d'actionnement (EF008242) | CC |
| Entraînement, polarité (EF003355) | Polarisé |
| Comportement de commutation de l'entraînement (EF003356) | Monostable |
| Nombre de contacts en tant que contacts à ouverture (EF008255) | 0 |
| Nombre de contacts en tant que contacts à fermeture (EF008256) | 0 |
| Nombre de contacts en tant qu'inverseurs (EF008257) | 2 |
| Type de contact de commutation (EF003358) | Contact simple |
| Avec contacts à guidage forcé (EF003357) | Non |
| Matériau de l'insert de contact (EF008521) | Autre |
| Matériau du revêtement de contact (EF004020) | Non traité |
| Courant nominal (EF000001) | 0.019 A |
| Classe de protection (IP) (EF005474) | IP20 |
| Largeur (EF000008) | 14 mm |
| Hauteur (EF000040) | 80 mm |
| Profondeur (EF000049) | 104 mm |
