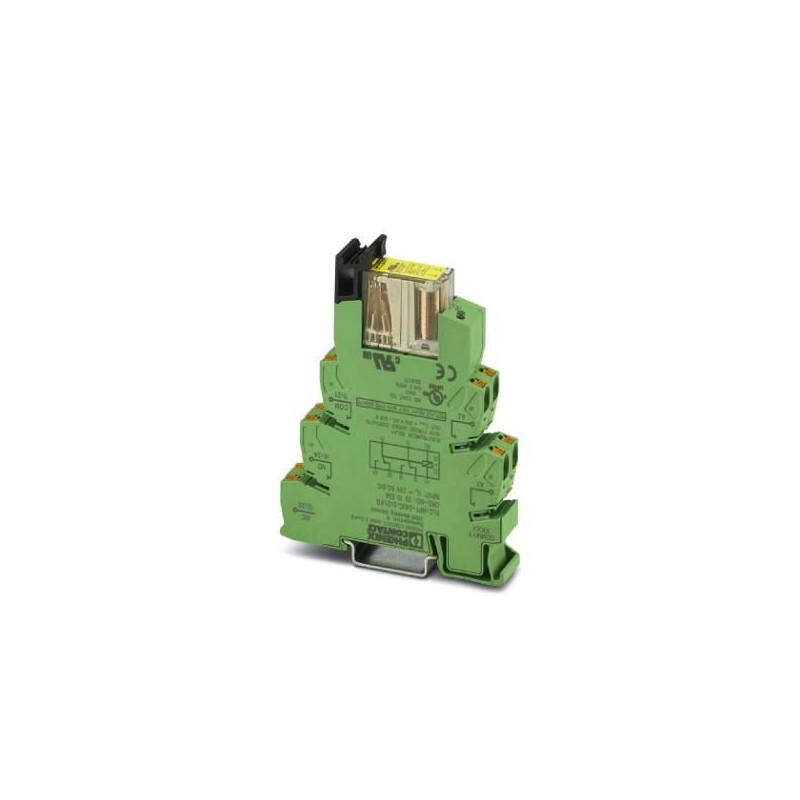

PHOENIX_CONTACT PLC-RPT-24UC/2X21/FG 2910539 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

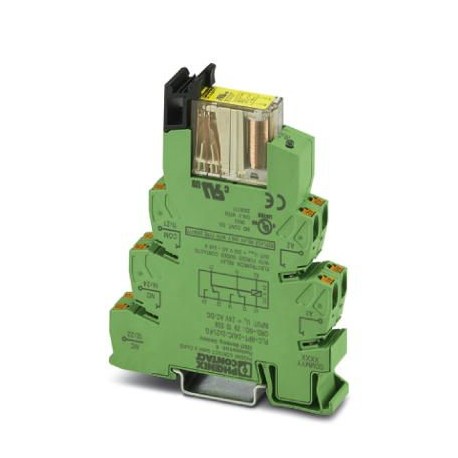

PLC-RPT- 24UC/2X21/FG 2910539 PHOENIX CONTACT Module De Relais

Name: PLC-RPT- 24UC/2X21/FG 2910539 PHOENIX CONTACT Module De Relais
Brand: PHOENIX_CONTACT
SKU: PHO2910539
Price: 52.36 EUR
Availability: OutOfStock

Référence: PLC-RPT-24UC/2X21/FG

Code: 2910539

Fabricant: PHOENIX_CONTACT

Description:

Module De Relais

INTERFACE PLC, composée d’une prise de relais et d’un relais de sécurité enfichable avec contacts à conduction forcée selon DIN EN 61810-3, Connexion enfichable, 2 contacts d’onduleur, avec guidage forcé, Pont redresseur, Tension d’entrée : 24 V AC/DC

Catégories:

Relais > Relais de commutation
PHOENIX_CONTACT > Relais industriels

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

En savoir plus
ETIM
Commentaires

Garantie, réparation et dévolution.

Prix total: 523,64 €

Prix unitaire: 52,364 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Remises supplémentaires pour les clients enregistrés.Inscrivez-vous et les prix seront mis à jour.

Calculer le prix par quantité

Quantité	Prix

Délai standard: 2-3 semaines.

Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.
Toute modification dans le délai de livraison une fois la commande traitée vous sera communiquée.
A ce délai, il faudrait ajouter le temps de transit depuis notre centre logistique jusqu'à votre société.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Clé De Données Commerciales

Orderkey	Deux million neuf cent dix mille cinq cent trente neuf
Unité d'emballage	10 pc
Note	Fabriqués à la Commande (non-remboursable)
GTIN	4055626486062
Poids par Pièce (hors emballage)	64.000 g
Tarif des douanes numéro	Quatre vingt cinq million trois cent soixante quatre mille cents quatre vingt dix
Pays d'origine	DE (Allemagne)

Note

L'utilisation de la restriction	CEM: classe d'Un produit, voir la déclaration du fabricant dans la zone de téléchargement

Dimensions

Largeur	14 mm
Hauteur	80 mm
Profondeur	104 mm

Conditions ambiantes

Température ambiante (fonctionnement)	-20 °C ... 60 °C
Température ambiante (stockage/transport)	-20 °C ... 85 °C

Bobine de côté

Nominale d'entrée tension d'alimentation U_N	24 V AC/DC
Plage de tension d'entrée, en référence à U_N	voir le schéma
Typique du courant d'entrée à l'université_N	30 mA
Temps de réponse typique	3 ms 15 ms ...
Sortie typique plage de temps	3 ms 15 ms ...
La tension de la bobine	24 V DC
Le circuit de protection	Pont redresseur
D'exploitation affichage de la tension de	LED jaune

Côté de Contact

Type de Contact	2 contacts inverseurs, actionné par la force
Type de contact de l'interrupteur de	Contact unique
Matériau de Contact	AgNi
La Force des contacts à guidage en conformité avec la norme EN 50205	Type B
Tension de commutation maximale	250 V AC/DC
Minimum tension de commutation	5 V (10 mA)
Min. courant de commutation	10 mA (5 V)
Courant d'appel maximal	6 Un
La limitation de courant continu	6 Un
Pouvoir de coupure nominal (charge ohmique) max.	144 W (24 V DC)
	288 W (48 V DC)
	88 W (110 V DC)
	110 W (220 V DC)
	1500 VA (250 V AC)
Capacité de commutation min.	150 mW
Capacité de commutation	3 A (24 V DC13)
	3 A (230 V, AC15)

Les données de connexion d'entrée côté

Nom de la connexion	Bobine de côté
Méthode de connexion	Pousser-dans le cadre
Dénudage des conducteurs	8 mm
Chef de section transversale solide	0,14 mm2 à 2,5 mm2
Chef de section flexible	0,14 mm2 à 2,5 mm2
	De 0,2 mm2 à 2,5 mm2 ()
	2x 0,5 mm2 ... 1 mm2 ()
Chef de section AWG	26 ... 14

Les données de connexion de sortie du côté

Nom de la connexion	Côté de Contact
Méthode de connexion	Pousser-dans le cadre
Dénudage des conducteurs	8 mm
Chef de section transversale solide	0,14 mm2 à 2,5 mm2
Chef de section flexible	0,14 mm2 à 2,5 mm2
	De 0,2 mm2 à 2,5 mm2 ()
	2x 0,5 mm2 ... 1 mm2 ()
Chef de section AWG	26 ... 14

Général

Tension d'essai d'enroulement du relais/relais de contact	4 kV_rms(50 Hz, 1 min.)
Tension d'essai PDT/PDT	2,5 kV_rms(50 Hz, 1 min.)
Mode de fonctionnement	100% facteur de marche
Degré de protection	IP20 (base de Relais)
	RT II (Relais)
Service mécanique de la vie	env. 10^Septcycles
UL, ÉTATS-UNIS	UL 508
	UL 508 Reconnu
UL, états-unis/Canada	cUL 508
	cUL 508 Reconnu
Position de montage	tout
Instructions de montage	Dans les lignes avec zéro espacement
B_10d	600000 Cycles (AC1; 250 V / 6 A; 1 NO)
	900000 Cycles (AC1; 250 V / 3 A; 1 NO)
	1800000 Cycles (AC1; 250 V / 1,5 A; 1 NO)
	180000 Cycles (AC15; 250 V / 3 A; 1 NO)
	560000 Cycles (AC15; 250 V / 2 A; 1 NO)
	4600000 Cycles (AC15; 250 V / 0,75 A; 1 NO)
	360000 Cycles (DC13; 24 V / 3 A; 1 NO)
	740000 Cycles (DC13; 24 V / 1,5 A; 1 NO)
	4200000 Cycles (DC13; 24 V / 0,75 A; 1 NO)

L'Environnement De La Conformité Des Produits

La Chine RoHS	Respectueux De L'Environnement L'Utilisation De La Période = 50
	Pour plus de détails sur les substances dangereuses aller sur l'onglet “Téléchargements”, Catégorie “déclaration du Fabricant”

Articles dans le jeu

Relais de sécurité avec force contacts guidés dans l'acc. à la norme EN 50205, type de contact 2 Pdt. Les exigences pour le type A selon la norme en 50205 sont remplies lorsque la topologie de câblage est 1 NO / 1 NC.

Les Classifications

eCl@ss 5.0Vingt sept million trois cent soixante et onze mille six cent uneCl@ss 5.1Vingt sept million trois cent soixante et onze mille six centeCl@ss 6.0Vingt sept million trois cent soixante et onze mille six centeCl@ss 7.0Vingt sept million trois cent soixante et onze mille six cent uneCl@ss 8.0Vingt sept million trois cent soixante et onze mille six cent uneCl@ss 9.0Vingt sept million trois cent soixante et onze mille six cent un

ETIM 2.0EC001437ETIM 3.0EC001437ETIM 4.0EC001437ETIM 5.0EC001437ETIM 6.0EC001437

UNSPSC 13.2Trente neuf million cents vingt deux mille trois cent trente quatre

ETIM for 2910539 Relais (EC001437)

Nom de la caractéristiqueFinition du raccordement électrique (EF003961)

Valeur de la caractéristiqueAutre

Nom de la caractéristiqueAppareil complet avec socle (EF003359)

Valeur de la caractéristiqueOui

Nom de la caractéristiqueAvec pinces amovibles (EF003340)

Valeur de la caractéristiqueNon

Nom de la caractéristiqueAvec affichage LED (EF005950)

Valeur de la caractéristiqueOui

Nom de la caractéristiqueTension d'alimentation de courant nominal à CA 50 Hz (EF003978)

Valeur de la caractéristique20.9 V

Nom de la caractéristiqueTension d'alimentation de courant nominal à CA 60 Hz (EF003979)

Valeur de la caractéristique20.9 V

Nom de la caractéristiqueTension d'alimentation de courant nominal CC (EF003980)

Valeur de la caractéristique20.9 V

Nom de la caractéristiqueType de tension d'actionnement (EF008242)

Valeur de la caractéristiqueCA/CC

Nom de la caractéristiqueEntraînement, polarité (EF003355)

Valeur de la caractéristiquePolarisé

Nom de la caractéristiqueComportement de commutation de l'entraînement (EF003356)

Valeur de la caractéristiqueMonostable

Nom de la caractéristiqueNombre de contacts en tant que contacts à ouverture (EF008255)

Valeur de la caractéristique0

Nom de la caractéristiqueNombre de contacts en tant que contacts à fermeture (EF008256)

Valeur de la caractéristique0

Nom de la caractéristiqueNombre de contacts en tant qu'inverseurs (EF008257)

Valeur de la caractéristique2

Nom de la caractéristiqueType de contact de commutation (EF003358)

Valeur de la caractéristiqueContact simple

Nom de la caractéristiqueAvec contacts à guidage forcé (EF003357)

Valeur de la caractéristiqueOui

Nom de la caractéristiqueMatériau de l'insert de contact (EF008521)

Valeur de la caractéristiqueAutre

Nom de la caractéristiqueMatériau du revêtement de contact (EF004020)

Valeur de la caractéristiqueNon traité

Nom de la caractéristiqueCourant nominal (EF000001)

Valeur de la caractéristique0.03 A

Nom de la caractéristiqueClasse de protection (IP) (EF005474)

Valeur de la caractéristiqueIP20

Nom de la caractéristiqueLargeur (EF000008)

Valeur de la caractéristique14 mm

Nom de la caractéristiqueHauteur (EF000040)

Valeur de la caractéristique80 mm

Nom de la caractéristiqueProfondeur (EF000049)

Valeur de la caractéristique104 mm
