PHOENIX_CONTACTInterfacePLC-RPT- 24UC/21HC/MS 2910531 PHOENIX CONTACT Module De Relais

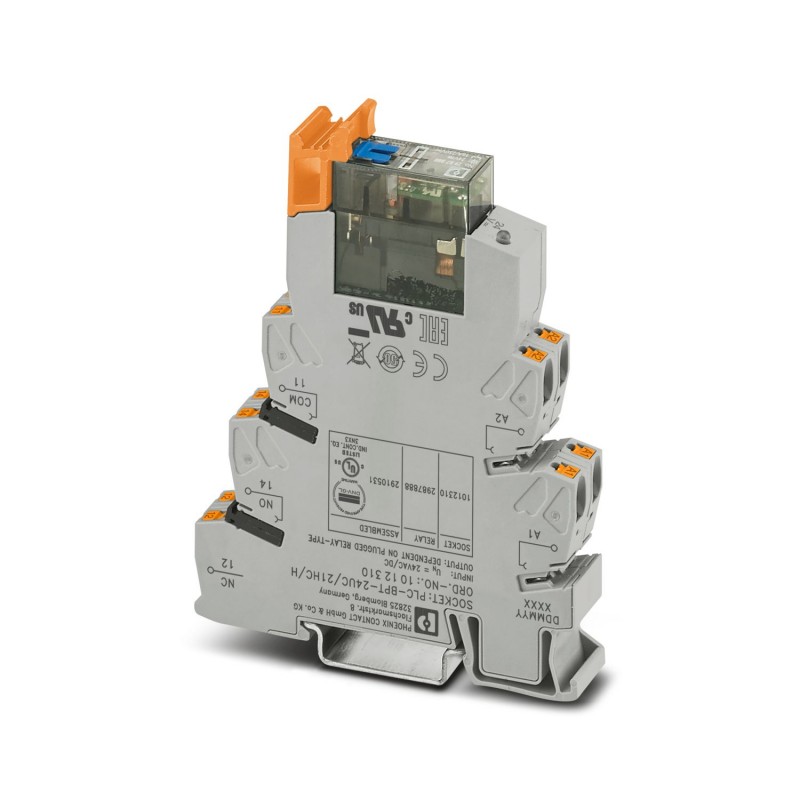

PHOENIX_CONTACT PLC-RPT-24UC/21HC/MS 2910531 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

PLC-RPT- 24UC/21HC/MS 2910531 PHOENIX CONTACT Module De Relais

Référence: PLC-RPT-24UC/21HC/MS

Code: 2910531

Fabricant: PHOENIX_CONTACT

Description:

Module De Relais
INTERFACE PLC, composée d’un relais de prise et d’un relais avec contact d’alimentation enfichable avec activation manuelle, LED d’état intégrée, connexion enfichable, 1 interrupteur, pont redresseur, Tension d’entrée : 24 V AC/DC
PLC-INTERFACE comprenant une embase de relais et un relais à contacts de puissance avec actionnement manuel et LED de statut intégrée, Raccordement Push-in, 1 contact inverseur, Pont redresseur, Tension d'entrée: 24 V AC/DC

Catégories:

  • Relais > Relais de commutation
  • PHOENIX_CONTACT > Interface

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Caractéristiques techniques
Propriétés du produit
Type de produitModule à relais
Gamme de produitsPLC-INTERFACE
ApplicationCommutateur manuel
intensités permanentes élevées
Mode de fonctionnement100 % ED
Durée de vie mécanique5x 106cycles
État de la gestion des données
Date de la dernière maintenance des données08.07.2024
Révision de l'article03
Propriétés d'isolation
IsolantIsolement sécurisé, isolation renforcée
Catégorie de surtensionIII
Degré de pollution2
Propriétés électriques
Puissance dissipée maximale en condition nominale0,44 W
Tension d'essai (Bobine/contact)4 kVeff(50 Hz, 1 min., bobine/contact)
Tension d'isolement assignée250 V AC
Tension de tenue aux chocs assignée6 kV
Données d'entrée
Côté excitation
Tension nominale d'entrée UN24 V AC/DC
Plage de tension d'entrée20,6 V AC/DC ... 33,6 V AC/DC (20 °C)
Tension nominale (relais électromécanique enfiché)24 V DC
Sortie de couplage de l'entraînementmonostable
Entraînement (polarité)polarisé
Courant d'entrée typique pour UN18 mA
Temps d'amorçage typique3 ms ... 15 ms
Plage de temps de retombée typique3 ms ... 15 ms
Circuit de protectionPont redresseur; Pont redresseur
Témoin de présence de la tension de serviceLED jaune
Données de sortie
Commutation
Type de contact1 contact inverseur
Type du contact de commutationContact simple
Matériau des contactsAgNi
Tension de commutation maximale250 V AC/DC (Pour les tensions supérieures à 250 V (L1, L2, L3) entre les blocs de jonctions de même type de modules voisins, il faut utiliser le séparateur PLC-ATP. Un pontage du potentiel a alors lieu avec FBST 8-PLC...ou...FBST 500...)
Tension de commutation minimale12 V (10 mA)
Intensité permanente limite10 A
Courant d'appel maximum24 A (20 ms)
Courant de commutation minimal10 mA (12 V)
Puissance de coupure (charge ohmique) max.264 W (24 V DC)
62 W (48 V DC)
48 W (60 V DC)
52 W (110 V DC)
66 W (220 V DC)
2750 VA (250 V AC)
Pouvoir de coupure2 A (24 V, DC13)
3 A (230 V, AC15)
Caractéristiques de raccordement
Type de raccordementRaccordement Push-in
Longueur à dénuder10 mm
Section de conducteur rigide0,14 mm² ... 2,5 mm²
Section de conducteur souple0,14 mm² ... 2,5 mm²
0,2 mm² ... 2,5 mm² (Embout simple)
2x 0,5 mm² ... 1 mm² (Embout TWIN)
Section conduct. AWG26 ... 14
Dimensions
Largeur14 mm
Hauteur80 mm
Profondeur104 mm
Indications sur les matériaux
Couleurgris (RAL 7042)
Classe d'inflammabilité selon UL 94V0 (Boîtiers)
Conditions environnementales et de durée de vie
Conditions ambiantes
Indice de protection (Relais)RT II (Relais)
Indice de protection (Socle pour relais)IP20 (Socle pour relais)
Indice de protection (Emplacement de montage)≥ IP54 (Emplacement de montage)
Température ambiante (fonctionnement)-40 °C ... 60 °C
Température ambiante (stockage/transport)-20 °C ... 85 °C
Altitude≤ 2000 m
Homologations
CE
CertificatConformité CE
UKCA
CertificatConformité UKCA
UL, USA
RepérageUL 508
UL 508 Recognized
UL, USA / Canada
RepérageUL 508
UL 508 Recognized
Homologation construction navale
CertificatTAE0000196
Test aux gaz nocifs
RepérageISA-S71.04. G3 Harsh Group
EN 60068-2-60
Données GL DNV
TemperatureD
HumidityA
VibrationB/C
EMCB
EnclosureRequired protection according to the Rules shall be provided upon installation on board
Données CEM
Compatibilité électromagnétiqueConformité à la directive CEM
Directive basse tensionConformité à la directive NS
Normes et spécifications
Normes/PrescriptionsCEI 60947-5-1
Montage
Type de montageMontage sur rail DIN
Instructions de montageJuxtaposables
Emplacement pour le montageindifférent

ETIM for 2910531 Relais (EC001437)

Nom de la caractéristiqueFinition du raccordement électrique (EF003961)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueAppareil complet avec socle (EF003359)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAvec pinces amovibles (EF003340)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAvec affichage LED (EF005950)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueTension d'alimentation de courant nominal à CA 50 Hz (EF003978)
Valeur de la caractéristique20.6 V
Nom de la caractéristiqueTension d'alimentation de courant nominal à CA 60 Hz (EF003979)
Valeur de la caractéristique20.6 V
Nom de la caractéristiqueTension d'alimentation de courant nominal CC (EF003980)
Valeur de la caractéristique20.6 V
Nom de la caractéristiqueType de tension d'actionnement (EF008242)
Valeur de la caractéristiqueCA/CC
Nom de la caractéristiqueEntraînement, polarité (EF003355)
Valeur de la caractéristiquePolarisé
Nom de la caractéristiqueComportement de commutation de l'entraînement (EF003356)
Valeur de la caractéristiqueMonostable
Nom de la caractéristiqueNombre de contacts en tant que contacts à ouverture (EF008255)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts en tant que contacts à fermeture (EF008256)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts en tant qu'inverseurs (EF008257)
Valeur de la caractéristique1
Nom de la caractéristiqueType de contact de commutation (EF003358)
Valeur de la caractéristiqueContact simple
Nom de la caractéristiqueAvec contacts à guidage forcé (EF003357)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMatériau de l'insert de contact (EF008521)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueMatériau du revêtement de contact (EF004020)
Valeur de la caractéristiqueNon traité
Nom de la caractéristiqueCourant nominal (EF000001)
Valeur de la caractéristique0.018 A
Nom de la caractéristiqueClasse de protection (IP) (EF005474)
Valeur de la caractéristiqueIP20
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique14 mm
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique80 mm
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique104 mm
