PHOENIX_CONTACTRelais industrielsPLC-RPT- 24DC/2X21/FG 2910537 PHOENIX CONTACT Module De Relais

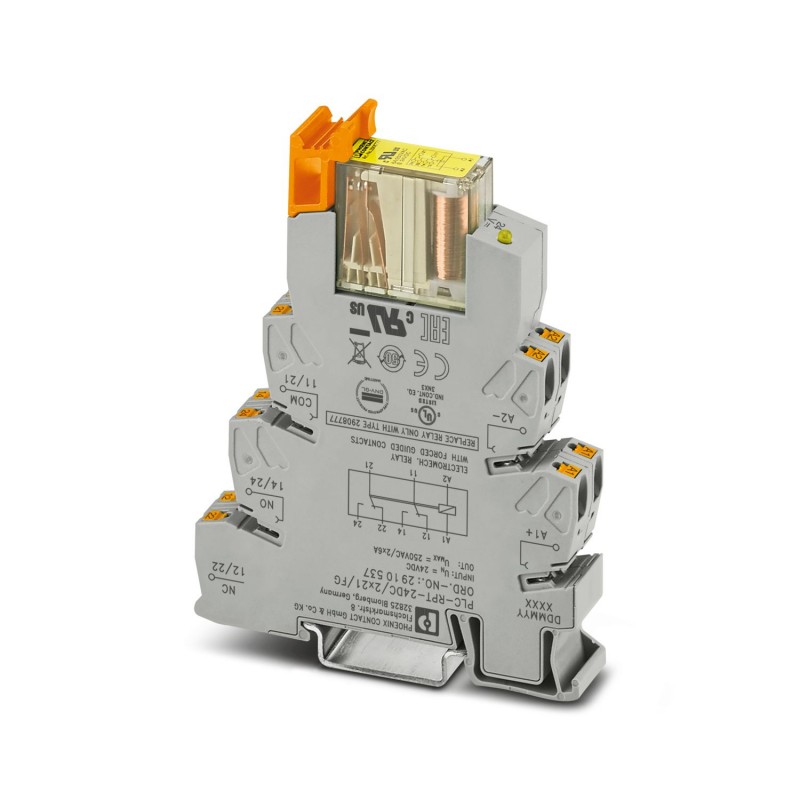

PHOENIX_CONTACT PLC-RPT-24DC/2X21/FG 2910537 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

PLC-RPT- 24DC/2X21/FG 2910537 PHOENIX CONTACT Module De Relais

Référence: PLC-RPT-24DC/2X21/FG

Code: 2910537

Fabricant: PHOENIX_CONTACT

Description:

Module De Relais
INTERFACE PLC, composée d’une prise de relais et d’un relais de sécurité enfichable avec contacts à conduction forcée selon DIN EN 61810-3, Connexion enfichable, 2 contacts d’onduleur, avec guidage forcé, Diode à circulation libre, Tension d’entrée : 24 VDC
PLC-INTERFACE comprenant une embase de relais et un relais de sécurité enfichable avec contacts forcés selon DIN EN 61810-3, Raccordement Push-in, 2x contact inverseur à guidage forcé, Diode de roue libre, Tension d'entrée: 24 V DC

Catégories:

  • Relais > Relais de commutation
  • PHOENIX_CONTACT > Relais industriels

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • Commentaires
Garantie, réparation et dévolution.

Prix total: 503,40 €

Prix unitaire: 50,34 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Caractéristiques techniques
Propriétés du produit
Type de produitModule à relais
Gamme de produitsPLC-INTERFACE
ApplicationContacts à guidage forcé
Mode de fonctionnement100 % ED
Durée de vie mécaniqueenv. 107cycles
B10d600000 Cycles (AC1; 250 V / 6 A; 1 NO)
900000 Cycles (AC1; 250 V / 3 A; 1 NO)
1800000 Cycles (AC1; 250 V / 1,5 A; 1 NO)
180000 Cycles (AC15; 250 V / 3 A; 1 NO)
560000 Cycles (AC15; 250 V / 2 A; 1 NO)
4600000 Cycles (AC15; 250 V / 0,75 A; 1 NO)
360000 Cycles (DC13; 24 V / 3 A; 1 NO)
740000 Cycles (DC13; 24 V / 1,5 A; 1 NO)
4200000 Cycles (DC13; 24 V / 0,75 A; 1 NO)
État de la gestion des données
Date de la dernière maintenance des données08.07.2024
Révision de l'article03
Propriétés d'isolation: Normes / Spécifications
IsolantIsolement sécurisé, isolation renforcée
Catégorie de surtensionIII
Degré de pollution2
Propriétés électriques
Puissance dissipée maximale en condition nominale0,72 W
Tension d'essai (Bobine/contact)4 kVeff(50 Hz, 1 min., bobine/contact)
Tension d'essai (Contact inverseur/contact inverseur)2,5 kVeff(50 Hz, 1 min., contact inverseur/contact inverseur)
Normes / Spécifications
Tension d'isolement assignée250 V AC
Tension de tenue aux chocs assignée6 kV
Données d'entrée
Côté excitation
Tension nominale d'entrée UN24 V DC
Plage de tension d'entrée20,2 V DC ... 32,4 V DC (20 °C)
Plage de tension d'entrée rapportée à UNvoir diagramme
Tension nominale (relais électromécanique enfiché)24 V DC
Sortie de couplage de l'entraînementmonostable
Entraînement (polarité)polarisé
Courant d'entrée typique pour UN30 mA
Temps d'amorçage typique10 ms
Temps de retombée typique10 ms
Circuit de protectionDiode de roue libre
Témoin de présence de la tension de serviceLED jaune
Données de sortie
Commutation
Type de contact2x contact inverseur à guidage forcé
Type du contact de commutationContact simple
Matériau des contactsAgNi
Tension de commutation maximale250 V AC/DC
Tension de commutation minimale5 V (10 mA)
Intensité permanente limite6 A
Courant d'appel maximum6 A
Courant de commutation minimal10 mA (5 V)
Puissance de coupure (charge ohmique) max.144 W (24 V DC)
288 W (48 V DC)
88 W (110 V DC)
110 W (220 V DC)
1500 VA (250 V AC)
Puissance de commutation minimale150 mW
Pouvoir de coupure3 A (24 V, DC13)
3 A (230 V, AC15)
Contacts à guidage forcé selon EN 61810-3Type B
Caractéristiques de raccordement
Type de raccordementRaccordement Push-in
Longueur à dénuder10 mm
Section de conducteur rigide0,14 mm² ... 2,5 mm²
Section de conducteur souple0,14 mm² ... 2,5 mm²
0,2 mm² ... 2,5 mm² (Embout simple)
2x 0,5 mm² ... 1 mm² (Embout TWIN)
Section conduct. AWG26 ... 14
Dimensions
Largeur14 mm
Hauteur80 mm
Profondeur104 mm
Indications sur les matériaux
Couleurgris (RAL 7042)
Conditions environnementales et de durée de vie
Conditions ambiantes
Indice de protection (Relais)RT II (Relais)
Indice de protection (Socle pour relais)IP20 (Socle pour relais)
Indice de protection (Emplacement de montage)≥ IP54 (Emplacement de montage)
Température ambiante (fonctionnement)-20 °C ... 60 °C
Température ambiante (stockage/transport)-20 °C ... 85 °C
Altitude≤ 2000 m
Homologations
CE
CertificatConformité CE
UKCA
CertificatConformité UKCA
UL, USA
RepérageUL 508
UL 508 Recognized
UL, USA / Canada
RepérageUL 508
UL 508 Recognized
Homologation construction navale
CertificatTAE0000196
Test aux gaz nocifs
RepérageISA-S71.04. G3 Harsh Group
EN 60068-2-60
Données GL DNV
TemperatureD
HumidityA
VibrationB/C
EMCB
EnclosureRequired protection according to the Rules shall be provided upon installation on board
Données CEM
Compatibilité électromagnétiqueConformité à la directive CEM
Directive basse tensionConformité à la directive NS
Normes et spécifications
Normes / Spécifications
Normes/PrescriptionsCEI 60947-5-1
DIN EN 61810-3
Montage
Type de montageMontage sur rail DIN
Instructions de montageJuxtaposables
Emplacement pour le montageindifférent

ETIM for 2910537 Relais (EC001437)

Nom de la caractéristiqueFinition du raccordement électrique (EF003961)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueAppareil complet avec socle (EF003359)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAvec pinces amovibles (EF003340)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAvec affichage LED (EF005950)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueTension d'alimentation de courant nominal CC (EF003980)
Valeur de la caractéristique20.2 V
Nom de la caractéristiqueType de tension d'actionnement (EF008242)
Valeur de la caractéristiqueCC
Nom de la caractéristiqueEntraînement, polarité (EF003355)
Valeur de la caractéristiquePolarisé
Nom de la caractéristiqueComportement de commutation de l'entraînement (EF003356)
Valeur de la caractéristiqueMonostable
Nom de la caractéristiqueNombre de contacts en tant que contacts à ouverture (EF008255)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts en tant que contacts à fermeture (EF008256)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts en tant qu'inverseurs (EF008257)
Valeur de la caractéristique2
Nom de la caractéristiqueType de contact de commutation (EF003358)
Valeur de la caractéristiqueContact simple
Nom de la caractéristiqueAvec contacts à guidage forcé (EF003357)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueMatériau de l'insert de contact (EF008521)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueMatériau du revêtement de contact (EF004020)
Valeur de la caractéristiqueNon traité
Nom de la caractéristiqueCourant nominal (EF000001)
Valeur de la caractéristique0.03 A
Nom de la caractéristiqueClasse de protection (IP) (EF005474)
Valeur de la caractéristiqueIP20
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique14 mm
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique80 mm
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique104 mm
