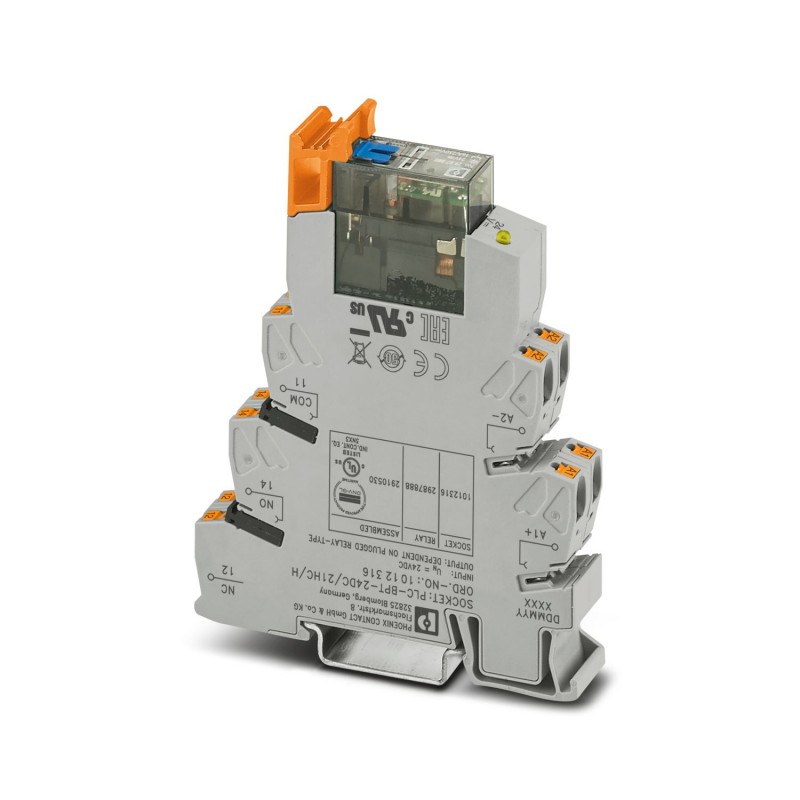

PLC-RPT- 24DC/21HC/MS 2910530 PHOENIX CONTACT Module De Relais
PLC-RPT-24DC/21HC/MS
2910530
PHOENIX_CONTACT
10
Module De Relais
INTERFACE PLC, composée d’un relais de prise et d’un relais avec contact d’alimentation enfichable avec activation manuelle, LED d’état intégrée et diode à écoulement libre, connexion enfichable, 1 interrupteur, diode contre polarité, diode à écoulement libre, tension d’entrée : 24 VDC
PLC-INTERFACE comprenant une embase de relais et un relais à contacts de puissance avec actionnement manuel et LED de statut et diode de roue libre intégrées, Raccordement Push-in, 1 contact inverseur, Diode contre inversions de polarité, Diode de roue libre, Tension d'entrée: 24 V DC
Relais > Relais de commutation
Relais industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Type de produit | Module à relais |
| Gamme de produits | PLC-INTERFACE |
| Application | Commutateur manuel |
| intensités permanentes élevées | |
| Mode de fonctionnement | 100 % ED |
| Durée de vie mécanique | 5x 106cycles |
| État de la gestion des données | |
| Date de la dernière maintenance des données | 08.07.2024 |
| Révision de l'article | 03 |
| Propriétés d'isolation | |
| Isolant | Isolement sécurisé, isolation renforcée |
| Catégorie de surtension | III |
| Degré de pollution | 2 |
| Puissance dissipée maximale en condition nominale | 0,44 W |
| Tension d'essai (Bobine/contact) | 4 kVeff(50 Hz, 1 min., bobine/contact) |
| Tension d'isolement assignée | 250 V AC |
| Tension de tenue aux chocs assignée | 6 kV |
| Côté excitation | |
| Tension nominale d'entrée UN | 24 V DC |
| Plage de tension d'entrée | 20,2 V DC ... 33,6 V DC (20 °C) |
| Tension nominale (relais électromécanique enfiché) | 24 V DC |
| Sortie de couplage de l'entraînement | monostable |
| Entraînement (polarité) | polarisé |
| Courant d'entrée typique pour UN | 18 mA |
| Temps d'amorçage typique | 10 ms |
| Temps de retombée typique | 10 ms |
| Circuit de protection | Protection contre inversions de polarité; Diode contre inversions de polarité |
| Parafoudre basse tension; Diode de roue libre | |
| Témoin de présence de la tension de service | LED jaune |
| Commutation | |
| Type de contact | 1 contact inverseur |
| Type du contact de commutation | Contact simple |
| Matériau des contacts | AgNi |
| Tension de commutation maximale | 250 V AC/DC (Pour les tensions supérieures à 250 V (L1, L2, L3) entre les blocs de jonctions de même type de modules voisins, il faut utiliser le séparateur PLC-ATP. Un pontage du potentiel a alors lieu avec FBST 8-PLC...ou...FBST 500...) |
| Tension de commutation minimale | 12 V (10 mA) |
| Intensité permanente limite | 10 A |
| Courant d'appel maximum | 24 A (20 ms) |
| Courant de commutation minimal | 10 mA (12 V) |
| Puissance de coupure (charge ohmique) max. | 264 W (24 V DC) |
| 62 W (48 V DC) | |
| 48 W (60 V DC) | |
| 52 W (110 V DC) | |
| 66 W (220 V DC) | |
| 2750 VA (250 V AC) | |
| Pouvoir de coupure | 2 A (24 V, DC13) |
| 3 A (230 V, AC15) | |
| Type de raccordement | Raccordement Push-in |
| Longueur à dénuder | 10 mm |
| Section de conducteur rigide | 0,14 mm² ... 2,5 mm² |
| Section de conducteur souple | 0,14 mm² ... 2,5 mm² |
| 0,2 mm² ... 2,5 mm² (Embout simple) | |
| 2x 0,5 mm² ... 1 mm² (Embout TWIN) | |
| Section conduct. AWG | 26 ... 14 |
| Largeur | 14 mm |
| Hauteur | 80 mm |
| Profondeur | 104 mm |
| Couleur | gris (RAL 7042) |
| Classe d'inflammabilité selon UL 94 | V0 (Boîtiers) |
| Conditions ambiantes | |
| Indice de protection (Relais) | RT II (Relais) |
| Indice de protection (Socle pour relais) | IP20 (Socle pour relais) |
| Indice de protection (Emplacement de montage) | ≥ IP54 (Emplacement de montage) |
| Température ambiante (fonctionnement) | -40 °C ... 60 °C |
| Température ambiante (stockage/transport) | -20 °C ... 85 °C |
| Altitude | ≤ 2000 m |
| CE | |
| Certificat | Conformité CE |
| UKCA | |
| Certificat | Conformité UKCA |
| UL, USA | |
| Repérage | UL 508 |
| UL 508 Recognized | |
| UL, USA / Canada | |
| Repérage | UL 508 |
| UL 508 Recognized | |
| Homologation construction navale | |
| Certificat | TAE0000196 |
| Test aux gaz nocifs | |
| Repérage | ISA-S71.04. G3 Harsh Group |
| EN 60068-2-60 | |
| Données GL DNV | |
| Temperature | D |
| Humidity | A |
| Vibration | B/C |
| EMC | B |
| Enclosure | Required protection according to the Rules shall be provided upon installation on board |
| Compatibilité électromagnétique | Conformité à la directive CEM |
| Directive basse tension | Conformité à la directive NS |
| Normes/Prescriptions | CEI 60947-5-1 |
| Type de montage | Montage sur rail DIN |
| Instructions de montage | Juxtaposables |
| Emplacement pour le montage | indifférent |
| Caractéristique | Valeur |
|---|---|
| Finition du raccordement électrique (EF003961) | Autre |
| Appareil complet avec socle (EF003359) | Oui |
| Avec pinces amovibles (EF003340) | Non |
| Avec affichage LED (EF005950) | Oui |
| Tension d'alimentation de courant nominal CC (EF003980) | 20.2 V |
| Type de tension d'actionnement (EF008242) | CC |
| Entraînement, polarité (EF003355) | Polarisé |
| Comportement de commutation de l'entraînement (EF003356) | Monostable |
| Nombre de contacts en tant que contacts à ouverture (EF008255) | 0 |
| Nombre de contacts en tant que contacts à fermeture (EF008256) | 0 |
| Nombre de contacts en tant qu'inverseurs (EF008257) | 1 |
| Type de contact de commutation (EF003358) | Contact simple |
| Avec contacts à guidage forcé (EF003357) | Non |
| Matériau de l'insert de contact (EF008521) | Autre |
| Matériau du revêtement de contact (EF004020) | Non traité |
| Courant nominal (EF000001) | 0.018 A |
| Classe de protection (IP) (EF005474) | IP20 |
| Largeur (EF000008) | 14 mm |
| Hauteur (EF000040) | 80 mm |
| Profondeur (EF000049) | 104 mm |
