PHOENIX_CONTACTRelais industrielsPLC-RSC- 24UC/ 1/S/H 2982236 PHOENIX CONTACT Commutateur

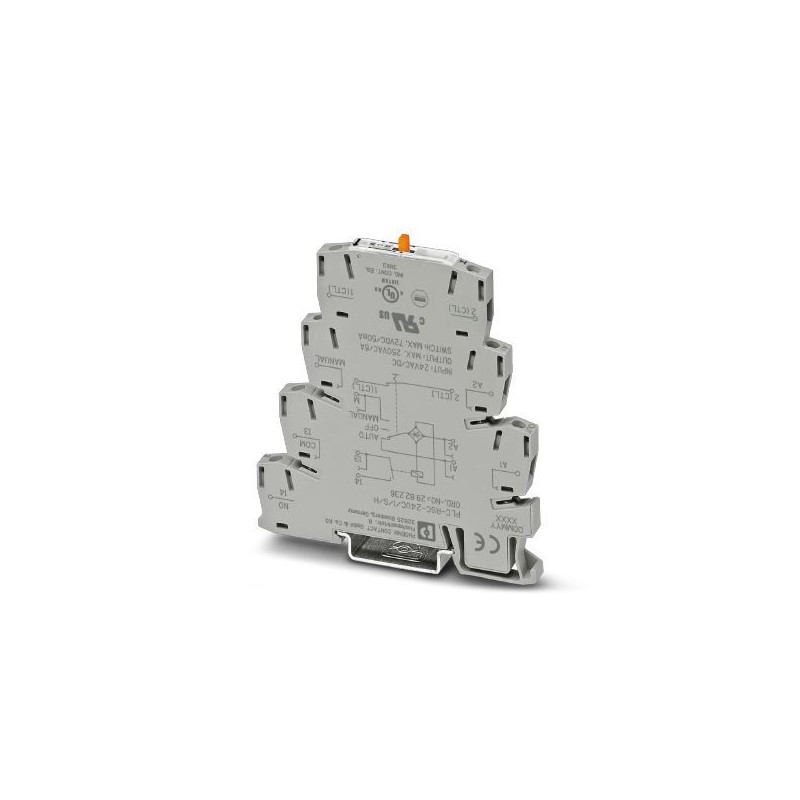

PHOENIX_CONTACT PLC-RSC-24UC/ 1/S/H 2982236 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

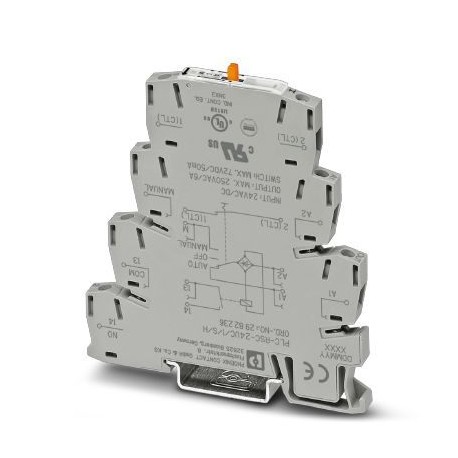

PLC-RSC- 24UC/ 1/S/H 2982236 PHOENIX CONTACT Commutateur

Référence: PLC-RSC-24UC/ 1/S/H

Code: 2982236

Fabricant: PHOENIX_CONTACT

Description:

Commutateur
INTERFACE PLC avec interrupteur (fonctionnement : manuel) pour les fonctions « manuel, zéro et automatique », avec raccord à vis et relais de contact de puissance intégré, pour montage sur rail NS 35/7.5, 1 contact de fermeture, tension d’entrée 24 V AC/DC

Catégories:

  • Relais > Relais de commutation
  • PHOENIX_CONTACT > Relais industriels

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 47,50 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Données commerciales

Code de commande2982236
Unité de conditionnement10 pcs
Page cataloguePage 404 (C-5-2017)
GTIN4046356093941
Poids par pièce (hors emballage)0,039 KGM
Numéro du tarif douanier85364190
Pays d'origineDE (Allemagne)

Remarque

Restriction d'utilisationCEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements

Maße

Largeur6,2 mm
Hauteur80 mm
Profondeur90 mm

Umgebungsbedingungen

Température ambiante (fonctionnement)-20 °C ... 60 °C
Température ambiante (stockage/transport)-20 °C ... 85 °C

Côté excitation

Tension nominale d'entrée UN24 V AC/DC
Plage de tension d'entrée rapportée à UNvoir diagramme
Courant d'entrée typique pour UN11 mA
Temps d'amorçage typique6 ms
Temps de retombée typique15 ms
Circuit de protectionPont redresseur Pont redresseur
Témoin de présence de la tension de serviceLED jaune
Puissance dissipée en condition nominale0,26 W

Côté contact

Type de contact1 contact NO avec commutateur
Type du contact de commutationContact simple
Matériau des contactsAgSnO
Tension de commutation maximale250 V AC/DC
Tension de commutation minimale5 V (pour 100 mA)
Courant de commutation minimal10 mA (pour 12 V)
Courant d'enclenchement maximalsur demande
Intensité permanente limite6 A
Puissance de coupure (charge ohmique) max.140 W (pour 24 V DC)
20 W (à 48 V DC)
18 W (à 60 V DC)
23 W (à 110 V DC)
40 W (à 220 V DC)
1500 VA (pour 250 V AC)

Anschlussdaten 1

Dénomination connexionCôté excitation
Type de raccordementRaccordement vissé
Longueur à dénuder8 mm
Filetage visM3
Section de conducteur rigide0,14 mm² ... 2,5 mm²
Section de conducteur souple0,14 mm² ... 2,5 mm²
0,2 mm² ... 2,5 mm² ()
2x 0,5 mm² ... 1,5 mm² ()
Section conduct. AWG26 ... 14

Anschlussdaten 2

Dénomination connexionCôté contact
Type de raccordementRaccordement vissé
Longueur à dénuder8 mm
Filetage visM3
Section de conducteur rigide0,14 mm² ... 2,5 mm²
Section de conducteur souple0,14 mm² ... 2,5 mm²
0,2 mm² ... 2,5 mm² ()
2x 0,5 mm² ... 1,5 mm² ()
Section conduct. AWG26 ... 14

Généralités

Mode de fonctionnement100 % ED
Indice de protectionIP20 (Socle pour relais)
Emplacement pour le montageindifférent
Conseils pour le montageJuxtaposables
Poids net (SAP)39 g

Normes et spécifications

Connexion selon la normeCUL
DénominationDistances dans l'air et lignes de fuite entre les circuits
Normes/PrescriptionsCEI 60664
EN 50178
Tension d'isolement assignée250 V AC
Tension de choc assignée6 kV
Degré de pollution2
Catégorie de surtensionIII
Classe d'inflammabilité selon UL 94V0

Environmental Product Compliance

China RoHSPériode d'utilisation conforme (EFUP) : 50 ans
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses.

Classifications

ETIM for 2982236 Relais (EC001437)

Nom de la caractéristiqueFinition du raccordement électrique (EF003961)
Valeur de la caractéristiqueBorne à vis
Nom de la caractéristiqueAppareil complet avec socle (EF003359)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAvec pinces amovibles (EF003340)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAvec affichage LED (EF005950)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueTension d'alimentation de courant nominal à CA 50 Hz (EF003978)
Valeur de la caractéristique19.4 V
Nom de la caractéristiqueTension d'alimentation de courant nominal à CA 60 Hz (EF003979)
Valeur de la caractéristique19.4 V
Nom de la caractéristiqueTension d'alimentation de courant nominal CC (EF003980)
Valeur de la caractéristique19.4 V
Nom de la caractéristiqueType de tension d'actionnement (EF008242)
Valeur de la caractéristiqueCA/CC
Nom de la caractéristiqueEntraînement, polarité (EF003355)
Valeur de la caractéristiquePolarisé
Nom de la caractéristiqueComportement de commutation de l'entraînement (EF003356)
Valeur de la caractéristiqueMonostable
Nom de la caractéristiqueNombre de contacts en tant que contacts à ouverture (EF008255)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts en tant que contacts à fermeture (EF008256)
Valeur de la caractéristique1
Nom de la caractéristiqueNombre de contacts en tant qu'inverseurs (EF008257)
Valeur de la caractéristique0
Nom de la caractéristiqueType de contact de commutation (EF003358)
Valeur de la caractéristiqueContact simple
Nom de la caractéristiqueAvec contacts à guidage forcé (EF003357)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMatériau de l'insert de contact (EF008521)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueMatériau du revêtement de contact (EF004020)
Valeur de la caractéristiqueNon traité
Nom de la caractéristiqueCourant nominal (EF000001)
Valeur de la caractéristique0.011 A
Nom de la caractéristiqueClasse de protection (IP) (EF005474)
Valeur de la caractéristiqueIP20
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique6.2 mm
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique80 mm
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique90 mm
