PHOENIX_CONTACTInterfacePLC-RPT- 24UC/ 1/S/L 2900327 PHOENIX CONTACT Commutateur

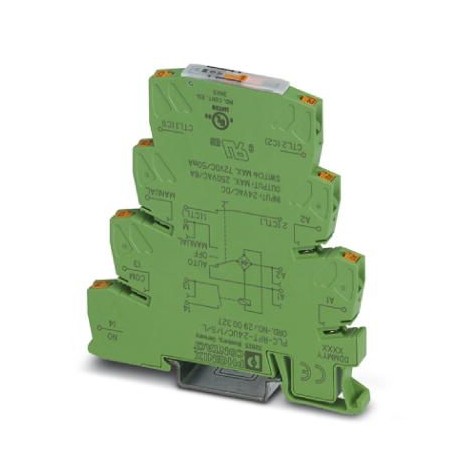

PHOENIX_CONTACT PLC-RPT- 24UC/ 1/S/L 2900327 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

PLC-RPT- 24UC/ 1/S/L 2900327 PHOENIX CONTACT Commutateur

Référence: PLC-RPT- 24UC/ 1/S/L

Code: 2900327

Fabricant: PHOENIX_CONTACT

Description:

Commutateur

Catégories:

  • PHOENIX_CONTACT > Interface

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Données commerciales

Code de commande 2900327
Unité de conditionnement 10 pcs
RemarqueFabrication à la commande (pas de reprise)
Page cataloguePage 404 (C-5-2017)
GTIN4046356507561
Poids par pièce (hors emballage)0,034 KGM
Numéro du tarif douanier85364190
Pays d'origineDE (Allemagne)

Remarque

Restriction d'utilisationCEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements

Cotes

Largeur6,2 mm
Hauteur80 mm
Profondeur86 mm

Conditions d'environnement

Température ambiante (fonctionnement)-20 °C ... 60 °C
Température ambiante (stockage/transport)-20 °C ... 85 °C

Côté excitation

Tension nominale d'entrée UN24 V AC/DC
Plage de tension d'entrée rapportée à UNvoir diagramme
Courant d'entrée typique pour UN11 mA
Temps d'amorçage typique6 ms
Temps de retombée typique15 ms
Circuit de protectionPont redresseur Pont redresseur
Témoin de présence de la tension de serviceLED jaune
Puissance dissipée en condition nominale0,26 W

Côté contact

Type de contact1 contact NO avec commutateur
Type du contact de commutationContact simple
Matériau des contactsAgSnO
Tension de commutation maximale250 V AC/DC
Tension de commutation minimale5 V (pour 100 mA)
Courant de commutation minimal10 mA (pour 12 V)
Courant d'enclenchement maximalsur demande
Intensité permanente limite6 A
Puissance de coupure (charge ohmique) max.140 W (pour 24 V DC)
20 W (à 48 V DC)
18 W (à 60 V DC)
23 W (à 110 V DC)
40 W (à 220 V DC)
1500 VA (pour 250 V AC)

Caractéristiques de raccordement côté entrée

Dénomination connexionCôté entrée
Type de raccordementRaccordement Push-in
Longueur à dénuder8 mm
Section de conducteur rigide0,14 mm² ... 2,5 mm²
Section de conducteur souple0,14 mm² ... 2,5 mm²
0,2 mm² ... 2,5 mm² ()
2x 0,5 mm² ... 1 mm² ()
Section conduct. AWG26 ... 14

Caractéristiques de raccordement côté sortie

Dénomination connexionCôté sortie
Type de raccordementRaccordement Push-in
Longueur à dénuder8 mm
Section de conducteur rigide0,14 mm² ... 2,5 mm²
Section de conducteur souple0,14 mm² ... 2,5 mm²
0,2 mm² ... 2,5 mm² ()
2x 0,5 mm² ... 1 mm² ()
Section conduct. AWG26 ... 14

Généralités

Mode de fonctionnement100 % ED
Indice de protectionIP20 (Socle pour relais)
Emplacement pour le montageindifférent
Conseils pour le montageJuxtaposables
Poids net (SAP)34,26 g

Normes et spécifications

Connexion selon la normeCUL
DénominationDistances dans l'air et lignes de fuite entre les circuits
Normes/PrescriptionsCEI 60664
EN 50178
Tension d'isolement assignée250 V AC
Tension de choc assignée6 kV
Degré de pollution2
Catégorie de surtensionIII
Classe d'inflammabilité selon UL 94V0

Environmental Product Compliance

China RoHSPériode d'utilisation conforme (EFUP) : 50 ans
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses.

Classifications
