PHOENIX_CONTACTRelais industrielsPLC-RPT- 24UC/ 1/S/H 2900328 PHOENIX CONTACT PLC-INTERFACE avec commutateur (utilis. manuelle) pour fonction..

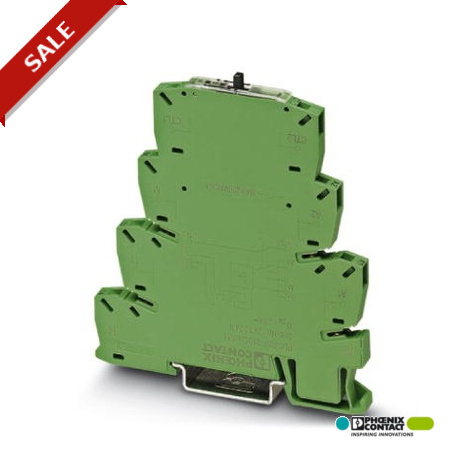

PHOENIX_CONTACT PLC-RPT-24UC/ 1/S/H 2900328 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

PLC-RPT- 24UC/ 1/S/H 2900328 PHOENIX CONTACT PLC-INTERFACE avec commutateur (utilis. manuelle) pour fonction..

Référence: PLC-RPT-24UC/ 1/S/H

Code: 2900328

Fabricant: PHOENIX_CONTACT

Description:

PLC-INTERFACE avec commutateur (utilis. manuelle) pour fonctions « manuel, 0 et automatique », avec raccordement Push-in et relais à contact de puissance intégré, montage sur profilé NS 35/7,5, 1 contact NO, tension entrée 24 V AC/DC
INTERFACE PLC avec interrupteur (fonctionnement : manuel) pour les fonctions « manuel, zéro et automatique », avec raccord enfichable et relais de contact de puissance intégré, pour montage sur rail NS 35/7,5, 1 contact de fermeture, tension d’entrée 24 V AC/DC

Catégories:

  • Relais > Relais de commutation
  • PHOENIX_CONTACT > Relais industriels

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 47,50 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Cotes

Largeur6,2 mm
Hauteur80 mm
Profondeur90 mm

Conditions d'environnement

Température ambiante (fonctionnement)-20 °C ... 60 °C
Température ambiante (stockage/transport)-20 °C ... 85 °C

Côté excitation

Tension nominale d'entrée UN24 V AC/DC
Plage de tension d'entrée rapportée à UNvoir diagramme
Courant d'entrée typique pour UN11 mA
Temps d'amorçage typique6 ms
Temps de retombée typique15 ms
Circuit de protectionPont redresseur Pont redresseur
Témoin de présence de la tension de serviceLED jaune
Puissance dissipée en condition nominale0,26 W

Côté contact

Type de contact1 contact NO avec commutateur
Matériau des contactsAgSnO
Tension de commutation maximale250 V AC/DC
Tension de commutation minimale5 V (pour 100 mA)
Courant de commutation minimal10 mA (pour 12 V)
Courant d'enclenchement maximalsur demande
Intensité permanente limite6 A
Puissance de coupure (charge ohmique) max.140 W (pour 24 V DC)
20 W (à 48 V DC)
18 W (à 60 V DC)
23 W (à 110 V DC)
40 W (à 220 V DC)
1500 VA (pour 250 V AC)

Généralités

Mode de fonctionnement100 % ED
Classe d'inflammabilité selon UL 94V0
DénominationDistances dans l'air et lignes de fuite entre les circuits
Normes/PrescriptionsCEI 60664
EN 50178
CEI 62103
Tension de choc assignée / isolation6 kV
Tension d'isolement assignée250 V AC
Degré de pollution2
Catégorie de surtensionIII
Emplacement pour le montageIndifférent
Conseils pour le montageJuxtaposables

Caractéristiques de raccordement côté entrée

Dénomination connexionCôté entrée
Mode de raccordementRaccordement Push-in
Longueur à dénuder8 mm
Section de conducteur rigide0,14 mm² ... 2,5 mm²
Section de conducteur souple0,14 mm² ... 2,5 mm²
Section conduct. AWG26 ... 14

FICHE TECHNIQUE - PDF

Titre
Taille
Type
PHOENIX CONTACT-2900328-PLC-RPT- 24UC/ 1/S/H
137 Kbytes
PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR
29 Mbytes
