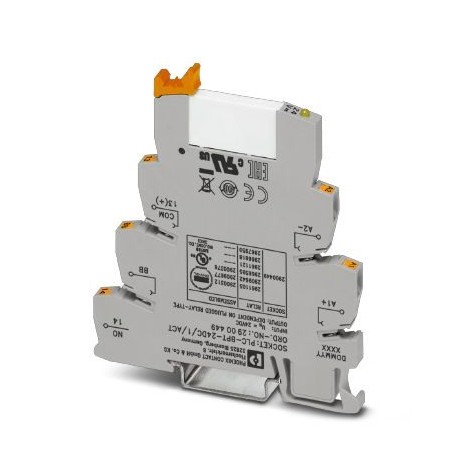

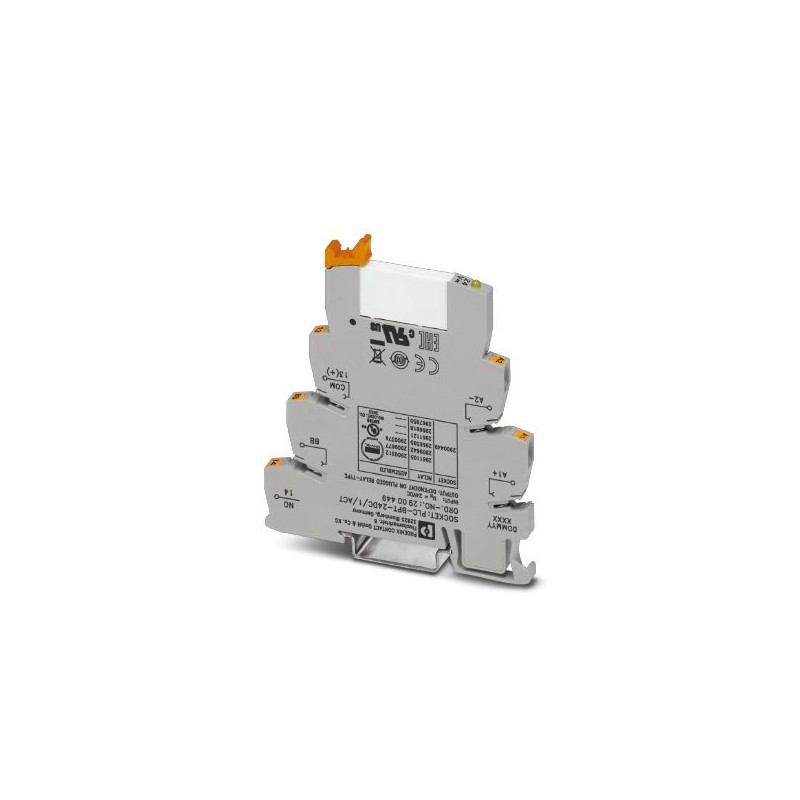

PLC-RPT- 24DC/ 1/ACT
2900312
PHOENIX_CONTACT
10
Module à relais
Interface
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 2900312 |
---|---|
Unité de conditionnement | 10 pcs |
Page catalogue | Page 378 (C-5-2017) |
GTIN | 4046356510004 |
Poids par pièce (hors emballage) | 0,031 KGM |
Numéro du tarif douanier | 85364190 |
Pays d'origine | DE (Allemagne) |
Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
---|
Température ambiante (fonctionnement) | -40 °C ... 60 °C |
---|---|
Température ambiante (stockage/transport) | -40 °C ... 85 °C |
Tension nominale d'entrée UN | 24 V DC |
---|---|
Courant d'entrée typique pour UN | 9 mA |
Temps d'amorçage typique | 5 ms |
Temps de retombée typique | 8 ms |
Circuit de protection | Protection contre inversions de polarité Diode contre inversions de polarité |
diode de roue libre Diode roue libre | |
Témoin de présence de la tension de service | LED jaune |
Puissance dissipée en condition nominale | 0,22 W |
Type de contact | 1 contact NO |
---|---|
Type du contact de commutation | Contact simple |
Matériau des contacts | AgSnO |
Tension de commutation maximale | 250 V AC/DC (Pour les tensions supérieures à 250 V (L1, L2, L3) entre les blocs de jonctions de même type de modules voisins, il faut utiliser le séparateur PLC-ATP. Un pontage du potentiel a alors lieu avec FBST 8-PLC...ou...FBST 500...) |
Tension de commutation minimale | 5 V (pour 100 mA) |
Courant de commutation minimal | 10 mA (pour 12 V) |
Courant d'enclenchement maximal | 10 A (4 s) |
Intensité permanente limite | 6 A |
Puissance de coupure (charge ohmique) max. | 140 W (pour 24 V DC) |
20 W (à 48 V DC) | |
18 W (à 60 V DC) | |
23 W (à 110 V DC) | |
40 W (à 220 V DC) | |
1500 VA (pour 250 V AC) | |
Pouvoir de coupure | 2 A (à 24 V, DC13) |
0,2 A (à 110 V, DC13) | |
0,1 A (à 220 V, DC13) | |
3 A (à 24 V, AC15) | |
3 A (à 120 V, AC15) | |
3 A (à 230 V, AC15) |
Dénomination connexion | Côté excitation |
---|---|
Type de raccordement | Raccordement Push-in |
Longueur à dénuder | 8 mm |
Section de conducteur rigide | 0,14 mm² ... 2,5 mm² |
Section de conducteur souple | 0,14 mm² ... 2,5 mm² |
0,2 mm² ... 2,5 mm² () | |
2x 0,5 mm² ... 1 mm² () | |
Section conduct. AWG | 26 ... 14 |
Dénomination connexion | Côté contact |
---|---|
Type de raccordement | Raccordement Push-in |
Longueur à dénuder | 8 mm |
Section de conducteur rigide | 0,14 mm² ... 2,5 mm² |
Section de conducteur souple | 0,14 mm² ... 2,5 mm² |
0,2 mm² ... 2,5 mm² () | |
2x 0,5 mm² ... 1 mm² () | |
Section conduct. AWG | 26 ... 14 |
Tension d'essai bobine de relais/contact de relais | 4 kV AC (50 Hz, 1 min) |
---|---|
Mode de fonctionnement | 100 % ED |
Indice de protection | RT III (Relais) |
IP20 (Socle pour relais) | |
Durée de vie mécanique | 2x 107cycles |
Emplacement pour le montage | indifférent |
Conseils pour le montage | Juxtaposables |
Poids net (SAP) | 31,27 g |
Connexion selon la norme | CUL |
---|---|
Dénomination | Normes / Spécifications |
Normes/Prescriptions | CEI 60664 |
CEI 60664 A | |
DIN VDE 0110 | |
CEI 50178/VDE 0160 (parties pertinentes) | |
DIN EN 50178/VDE 0160 | |
CEI 60255/DIN VDE 0435 (parties pertinentes) | |
Degré de pollution | 3 |
Catégorie de surtension | III |
Classe d'inflammabilité selon UL 94 | V0 |
China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
---|---|
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
