PHOENIX_CONTACTConnecteurs industrielsHC-D 15-ADP/1 DSUB 9 1661312 PHOENIX CONTACT Plaque d'adaptation

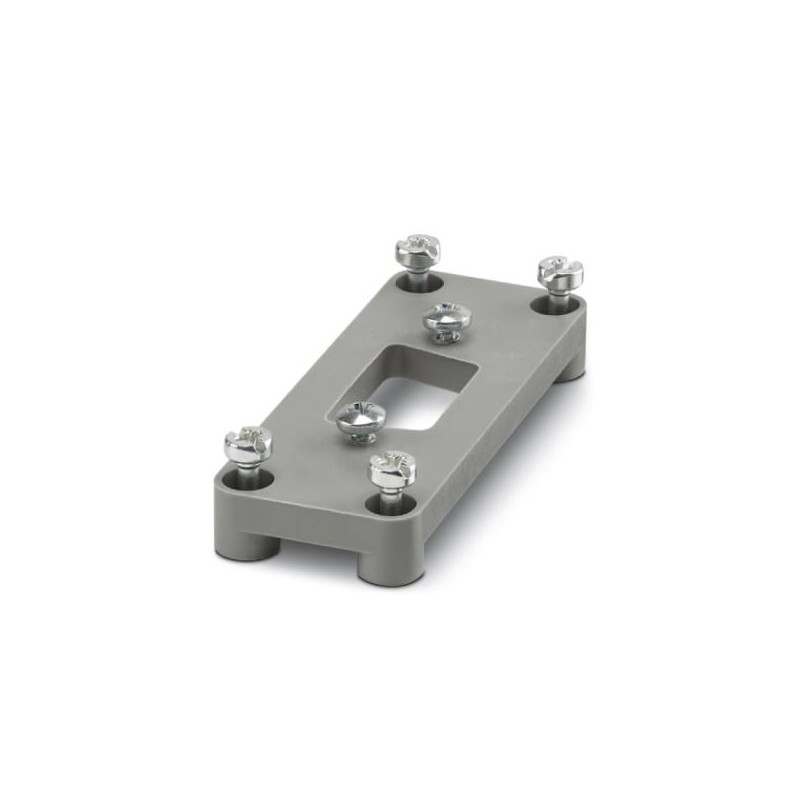

PHOENIX_CONTACT HC-D 15-ADP/1 DSUB 9 1661312 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

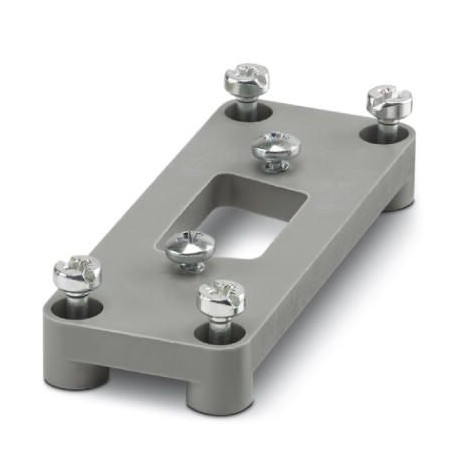

HC-D 15-ADP/1 DSUB 9 1661312 PHOENIX CONTACT Plaque d'adaptation

Référence: HC-D 15-ADP/1 DSUB 9

Code: 1661312

Fabricant: PHOENIX_CONTACT

Description:

Plaque d'adaptation
Plaque d’adaptation D-SUB, pour l’équipement d’un connecteur D-SUB, nombre de pôles 9, boîtier HC-D série 15...

Catégories:

  • Connecteurs > Plaque adaptatrice
  • PHOENIX_CONTACT > Connecteurs industriels

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix total: 22,24 €

Prix unitaire: 11,12 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Données commerciales

Code de commande1661312
Unité de conditionnement2 pcs
Quantité minimum de commande2 pcs
Page cataloguePage 667 (C-2-2017)
GTIN4017918022570
Poids par pièce (hors emballage)0,008 KGM
Numéro du tarif douanier85389099
Pays d'origineDE (Allemagne)

Cotes

Longueur57 mm
Hauteur7 mm
Largeur23 mm

Généralités

MatériauPA
Classe d'inflammabilité selon UL 94HB
Colorisgris
Nombre de pôles9
TypeD15
Conseils pour le montageAvec vis de fixation : 1) Vis autotaraudeuse Phillips 2,9x6,2 / 2) M3x10 DIN 84
Instruction pour le montagePosition de montage de la plaque d'adaptation dans le capot passe-câble : le T reste visible dans le boîtier après le montage. Position de montage de la plaque d'adaptation dans l'embase, le boîtier d'embase ou le boîtier prolongateur : le A reste visible dans le boîtier après le montage. Position de montage du D-SUB (après montage dans le boîtier) : devant la plaque de montage (montage sur face avant)

Normes et spécifications

Classe d'inflammabilité selon UL 94HB

Environmental Product Compliance

China RoHSPériode d'utilisation conforme : illimitée = EFUP-e
Aucune substance dangereuse dépassant les valeurs seuils ;

Classifications

ETIM for 1661312 Connecteurs (EC002309)

Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique23 mm
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique7 mm
Nom de la caractéristiqueForme de l'évidement (EF006256)
Valeur de la caractéristiqueD-Sub
Nom de la caractéristiqueNombre d'évidements (EF005591)
Valeur de la caractéristique1
Nom de la caractéristiqueMatériau de la plaque d'adaptateur (EF007539)
Valeur de la caractéristiquePlastique
Nom de la caractéristiqueAvec joint (EF005610)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueClasse de protection (IP), monté (EF007466)
Valeur de la caractéristiqueIP54
Nom de la caractéristiqueClasse d'inflammabilité du matériau isolant selon UL 94 (EF002521)
Valeur de la caractéristiqueHB
