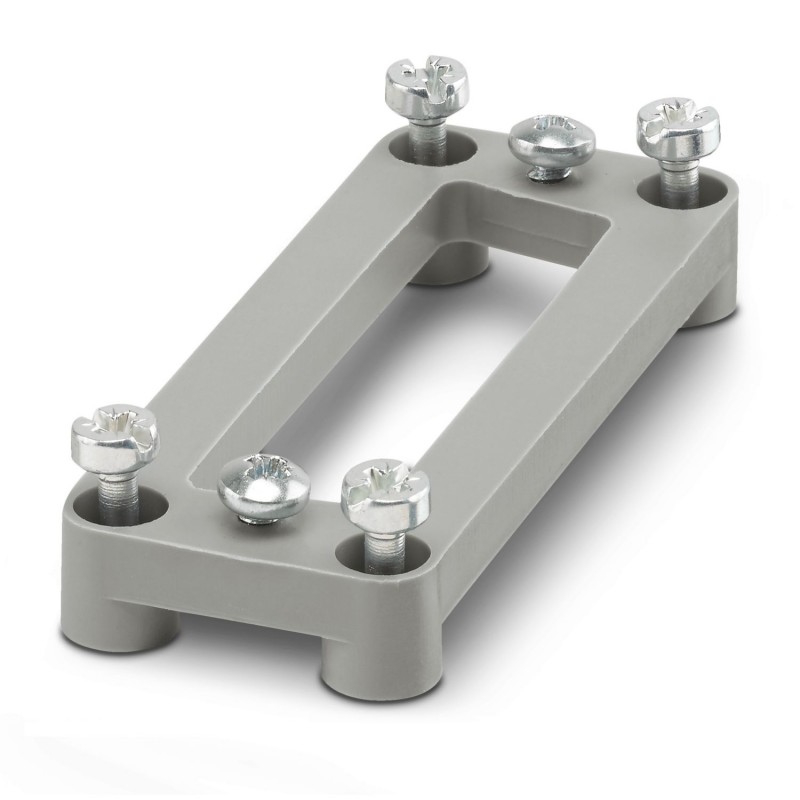

HC-D 15-ADP/1 DSUB 25 1775266 PHOENIX CONTACT Plaque d'adaptation
HC-D 15-ADP/1 DSUB 25
1775266
PHOENIX_CONTACT
2
Plaque d'adaptation
Plaque d’adaptation D-SUB, pour l’équipement d’un connecteur D-SUB, nombre de pôles 25, boîtier HC-D série 15...
Plaque d'adaptation D-SUB , pour connecteurs D-SUB , 25 pôles, série de capots HC-D 15...
Connecteurs > Plaque adaptatrice
Connecteurs industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Généralités | Pour boîtier HEAVYCONNEC, type D15, utilisation en embase |
| Type de produit | Plaque d'adaptation |
| Type | D15 |
| Nombre de pôles | 25 |
| Joint présent | oui |
| État de la gestion des données | |
| Révision de l'article | 02 |
| Dessin coté |  |
| Largeur | 23 mm |
| Hauteur | 7 mm |
| Longueur | 57 mm |
| Matériau | PA |
| Classe d'inflammabilité selon UL 94 | HB |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -20 °C ... 100 °C |
| Instructions de montage | Avec vis de fixation : 1) Vis autotaraudeuse Phillips 2,9x6,2 / 2) M3x10 DIN 84 |
| Position de montage de la plaque d'adaptation dans le capot passe-câble : leTreste visible dans le boîtier après le montage. Position de montage de la plaque d'adaptation dans l'embase, le boîtier d'embase ou le boîtier prolongateur : leAreste visible dans le boîtier après le montage. Position de montage du D-SUB (après montage dans le boîtier) : devant la plaque de montage (montage sur face avant) |
| Caractéristique | Valeur |
|---|---|
| Largeur (EF000008) | 23 mm |
| Hauteur (EF000040) | 7 mm |
| Forme de l'évidement (EF006256) | D-Sub |
| Nombre d'évidements (EF005591) | 1 |
| Matériau de la plaque d'adaptateur (EF007539) | Plastique |
| Avec joint (EF005610) | Oui |
| Classe de protection (IP), monté (EF007466) | Autre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | HB |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR .pdf | 58 Mbytes |
|
| PHOENIX CONTACT-1775266-HC-D 15-ADP/1 DSUB 25 | 181 Kbytes |
|
