PHOENIX_CONTACTInterfaceVIP-2/SC/FLK14/PLC 2315214 PHOENIX CONTACT Module passif

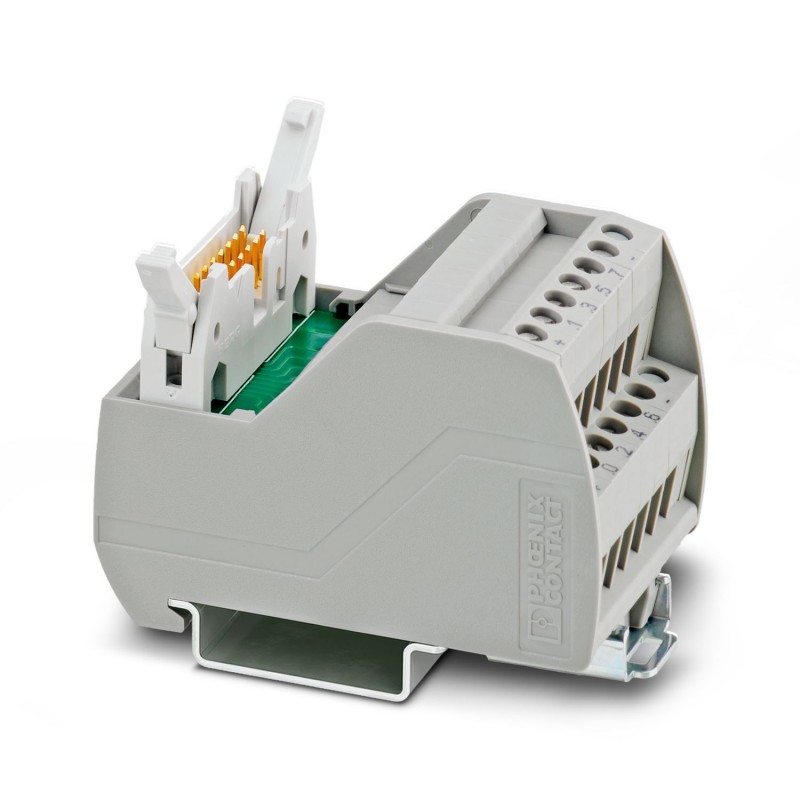

PHOENIX_CONTACT VIP-2/SC/FLK14/PLC 2315214 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

VIP-2/SC/FLK14/PLC 2315214 PHOENIX CONTACT Module passif

Référence: VIP-2/SC/FLK14/PLC

Code: 2315214

Fabricant: PHOENIX_CONTACT

Description:

Module passif
Module d’interconnexion VARIOFACE, pour 8 canaux
Module d'interface VARIOFACE pour 8 voies

Catégories:

  • Commande industrielle API > Module de transfert
  • PHOENIX_CONTACT > Interface

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 41,52 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Caractéristiques techniques
Propriétés du produit
Type de produitModule de transmission
Gamme de produitsVARIOFACE Professional
Nombre de pôles14
Nombre de voies8
État de la gestion des données
Révision de l'article10
Propriétés d'isolation
Catégorie de surtensionII
Degré de pollution2
Propriétés électriques
Tension de service max. admissible25 V AC
60 V DC
Intensité admissible max. par branche1 A
Courant cumulé alimentation maximale en tension3 A
Tension de tenue aux chocs assignée0,6 kV
Automate pris en charge SIEMENS S7-1500
Carte E/S adaptée6ES7521-1BH00-0AB0
6ES7521-1BH10-0AA0
6ES7521-1BH50-0AA0
6ES7521-1BL00-0AB0
6ES7521-1BL10-0AA0
6ES7521-1BP00-0AA0 (Sinking mode)
6ES7522-1BH00-0AB0
6ES7522-1BH01-0AB0
6ES7522-1BL00-0AB0
6ES7522-1BL01-0AB0
6ES7522-1BL10-0AA0
6ES7522-1BP00-0AA0
6ES7522-1BP50-0AA0
6ES7523-1BL00-0AA0
6ES7523-1BP50-0AA0 (DI32 (Sinking mode)/DQ32)
Automate pris en charge ALLEN-BRADLEY ControlLogix
Carte E/S adaptée1756-IB32
1756-OB32
1756-IN16
1756-IB16
1756-IC16
1756-OB16E
Automate pris en charge ABB S800 I/O
Carte E/S adaptéeDI810
DI811
DI830
DI831
DI840
DO810
DO814
DO818
DO840
Automate pris en charge GE-FANUC RX3i
Carte E/S adaptéeIC694MDL754
IC694MDL660
Automate pris en charge HONEYWELL Experion PKS C200
Carte E/S adaptéeTC-IDD 321
TC-ODD 321
Automate pris en charge MITSUBISHI MELSEC L
Carte E/S adaptéeLX41C4
LX42C4
LY41NT1P
LY42NT1P
LY41PT1P
LY42PT1P
Automate pris en charge MITSUBISHI MELSEC Q
Carte E/S adaptéeQX81
QY81P
QX41
QX41-S1
QX42
QX42-S1
QX71
QX72
QY41P
QY42P
QY71
QH42P
QX82
QX82-S1
QY82P
Automate pris en charge SCHNEIDER ELECTRIC Modicon TSX QUANTUM
Carte E/S adaptéeDDI 353
DDI 853
DAI 453
DDO 353
Caractéristiques de raccordement
Niveau terrain
Connexion selon la normeCEI / EN
Type de raccordementRaccordement vissé
Longueur à dénuder8 mm
Filetage visM 3
Section de conducteur rigide0,2 mm² ... 4 mm²
Section de conducteur souple0,2 mm² ... 2,5 mm²
Section conduct. AWG24 ... 12
Couple de serrage0,5 Nm ... 0,6 Nm
Niveau des automates
Type de raccordementIDC/FLK connecteur mâle
Nombre de connexions1
Nombre de pôles14
Pas2,54 mm
Signalisation
Affichage d'étatnon
Présence d'un affichage d'étatNon
Dimensions
Dimensions de l'article
Largeur39,8 mm
Hauteur65,5 mm
Profondeur56 mm
Indications sur les matériaux
Couleurgris (RAL 7042)
Classe d'inflammabilité selon UL 94V0
Type d'isolant boîtierPolyamide PA non renforcé
Conditions environnementales et de durée de vie
Conditions ambiantes
Température ambiante (fonctionnement)-20 °C ... 50 °C
Température ambiante (stockage/transport)-20 °C ... 70 °C
Normes et spécifications
Normes/PrescriptionsCEI 60664
DIN EN 50178
Montage
Type de montageMontage sur rail DIN
Emplacement pour le montageindifférent
Remarques
Information pour le fonctionnementPour une utilisation conforme, il convient de respecter les prescriptions de la directive d'installation (voir Téléchargements). En cas d'application ou d'utilisation avec des produits d'autres fabricants, il faut en outre respecter les prescriptions, les consignes de sécurité et avertissements du fabricant tiers concerné.

ETIM for 2315214 Commande industrielle API (EC002780)

Nom de la caractéristiqueFinition raccordement électrique, côté champ (EF005525)
Valeur de la caractéristiqueBorne à vis
Nom de la caractéristiqueFinition raccordement électrique, côté commande (EF008549)
Valeur de la caractéristiqueFiche plate
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique14
Nom de la caractéristiqueTension assignée (EF000228)
Valeur de la caractéristique25 V
Nom de la caractéristiqueCourant nominal assigné (EF000227)
Valeur de la caractéristique1 A
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique56 mm
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique39.8 mm
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique65.5 mm
Nom de la caractéristiqueType de montage (EF000003)
Valeur de la caractéristiqueProfilé chapeau 35 mm
