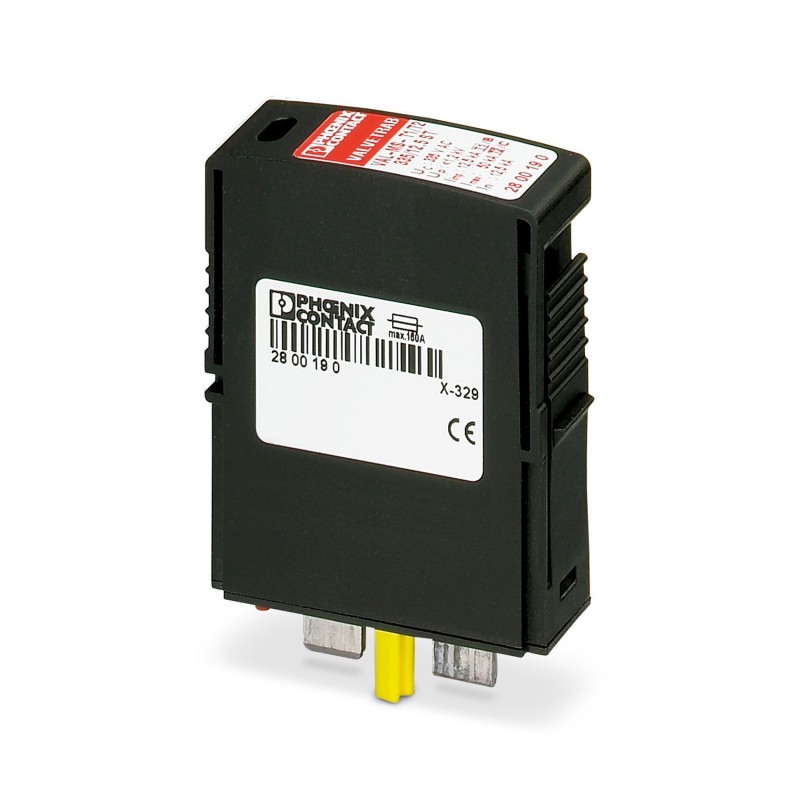

VAL-MS-T1/T2 335/12.5 ST 2800190 PHOENIX CONTACT Connecteur de protection antisurtension, type 1/2
VAL-MS-T1/T2 335/12.5 ST
2800190
PHOENIX_CONTACT
10
Connecteur de protection antisurtension, type 1/2
Connecteur L-N de remplacement pour courant de foudre et déchargeur de surtension enfichable VAL-MS-T1/T2 335/12.5.
Connecteur de rechange L-N pour parafoudres et parasurtenseurs VAL-MS-T1/T2 335/12.5.
Protection par mise à la terre, contre la foudre et contre les surtensions > Accessoires de parafoudre pour équipement électrique
Trabtech (TT)
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Type de produit | Connecteur de rechange |
| Gamme de produits | VALVETRAB MS |
| Classe d'essai CEI | I / II |
| T1 / T2 | |
| Types EN | T1 / T2 |
| Système d'alimentation CEI | TN-C |
| TN-S | |
| TT | |
| Type | Module pour profilés enfichables en deux parties |
| Nombre de pôles | 1 |
| Message protection antisurtension défectueuse | optique |
| État de la gestion des données | |
| Révision de l'article | 07 |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Degré de pollution | 2 |
| Fréquence nominale fN | 50 Hz (60 Hz) |
| Type de raccordement | enfichable |
| Dessin coté |  |
| Largeur | 17,7 mm |
| Hauteur | 47 mm |
| Profondeur | 67,3 mm |
| Graduation | 1 UL |
| Couleur | noir (RAL 9005) |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Valeur CTI du matériau | 600 |
| Matériau isolant | PA 6.6/PBT |
| Groupe de matériaux | I |
| Matériau du boîtier | PA 6.6 |
| PBT |
| Circuits de protection | L-N |
| L-PEN | |
| Sens de l'action | L-N / L-PEN |
| Tension nominale UN | 240/415 V AC (TN-C, TN-S) |
| 240/415 V AC (TT) | |
| Fréquence nominale fN | 50 Hz (60 Hz) |
| Tension permanente maximale UC | 335 V AC |
| Courant résidual IPE | ≤ 800 µA |
| Consommation de puissance en veille PC | ≤ 270 mVA |
| Courant nom. de décharge In(8/20)µs. | 12,5 kA |
| Courant de décharge maximal lmax(8/20) µs | 50 kA |
| Courant d'essai (10/350) µs, charge | 6,25 As |
| Courant d'essai (10/350) µs, énergie spécifique | 39 kJ/Ω |
| Courant d'essai (10/350) µs, valeur de crête limp | 12,5 kA |
| Courant de court-circuit assigné ISCCR | 25 kA |
| Niveau de protection en tension Up | ≤ 1,2 kV |
| ≤ 1,6 kV (30 kA - 8/20 µs) | |
| Tension résiduelle Ures | ≤ 1,2 kV (pour In) |
| ≤ 1,1 kV (pour 10 kA) | |
| ≤ 1 kV (à 5 kA) | |
| ≤ 0,9 kV (pour 3 kA) | |
| Réponse au TOV pour UT | 415 V AC (5 s / mode résistance) |
| 457 V AC (120 min / mode défaillance sécurisée) | |
| Temps de réponse tA | ≤ 25 ns |
| Fusible en amont maximum pour câblage de lignes de dérivation | 160 A (gG) |
| Caractéristiques techniques supplémentaires | |
| Courant de décharge maximal lmax(8/20) µs | 65 kA |
| Conditions ambiantes | |
| Indice de protection | IP20 |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Altitude | ≤ 2000 m (amsl) |
| Humidité de l'air admissible (fonctionnement) | 5 % ... 95 % |
| Choc (fonctionnement) | 30g (Semi-sinusoïdal / 11 ms / 3x ±X, ±Y, ±Z) |
| Vibration (fonctionnement) | 7,5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
| Spécifications UL | |
| Tension maximale permanente (MCOV L-N) | 335 V AC |
| Courant nominal de décharge In(L-N) | 20 kA |
| Circuits de protection | L-N |
| Tension nominale | 240 V AC |
| Système de distribution d'énergie | Single phase |
| Fréquence nominale | 50/60 Hz |
| Tension limite mesurée MLV (L-N) | 2630 V |
| Type SPD | 4CA |
| Normes/prescriptions | CEI 61643-11 |
| Remarque | 2011 |
| EN 61643-11 | |
| Normes/prescriptions | EN 61643-11 |
| Remarque | 2012 |
| Type de montage | sur embase |
