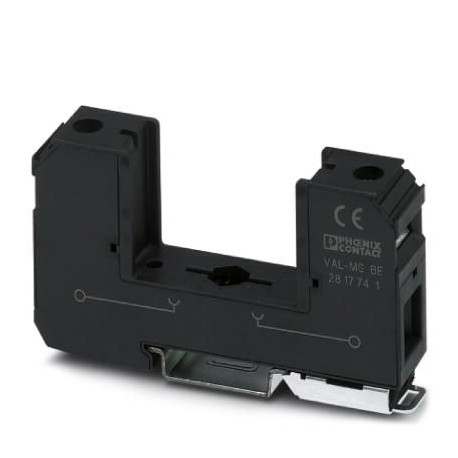

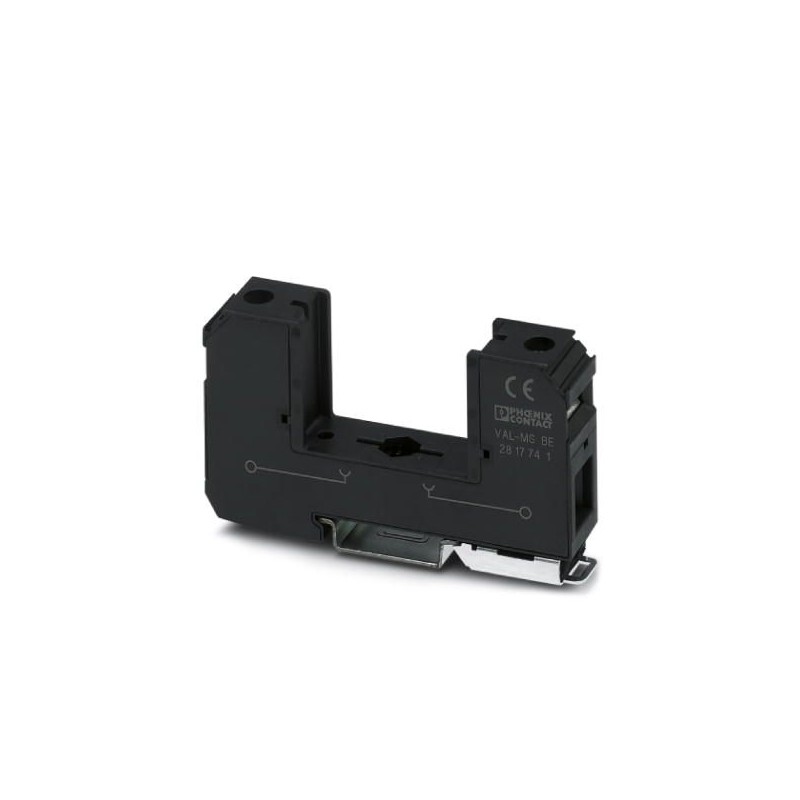

VAL-MS BE 2817741 PHOENIX CONTACT Élément de base de protection antisurtension type 2
VAL-MS BE
2817741
PHOENIX_CONTACT
10
Élément de base de protection antisurtension type 2
Trabtech (TT)
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2817741 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Page catalogue | Page 58 (C-4-2017) |
| GTIN | 4017918148164 |
| Poids par pièce (hors emballage) | 0,066 KGM |
| Numéro du tarif douanier | 85366990 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Indice de protection | IP20 (uniquement lorsque toutes les bornes sont utilisées) |
|---|---|
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Altitude | ≤ 2000 m (amsl (au-dessus du niveau de la mer)) |
| Humidité de l'air admissible (service) | 5 % ... 95 % |
| Choc (fonctionnement) | 25g (Semi-sinusoïdal / 11 ms / 3x X, Y, Z) |
| Vibration (fonctionnement) | 5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
Généralités
| Classe d'essai CEI | II |
|---|---|
| T2 | |
| Types EN | T2 |
| Type de montage | Profilé : 35 mm |
| Coloris | noir foncé RAL 9005 |
| Matériau du boîtier | PA 6.6 |
| Degré de pollution | 2 |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Type | Élément de base, montage sur rail DIN |
| Nombre de pôles | 1 |
| Message protection antisurtension défectueuse | aucun |
Autres descriptions
| Remarque | Pour le montage dans un boîtier protégé contre les contacts fortuits. Pour les applications avec Uc> 500 V, les écarts latéraux ainsi que ceux dans la zone de raccordement doivent être de 5 mm minimum entre les différents éléments actifs, y compris ceux mis à la terre. |
|---|
Circuit de protection
| Fréquence nominale fN | 50 Hz (60 Hz) |
|---|---|
| Tension permanente maximale UC | 600 V AC |
| Courant de charge nominal IL | 80 A |
| Courant de court-circuit assigné ISCCR | 25 kA |
| Fusible en amont maximum pour câblage simple en V | 80 A (gG) |
| Fusible en amont maximum pour câblage de lignes de dérivation | 125 A (gG) |
Caractéristiques de raccordement
| Type de raccordement | Raccordement vissé |
|---|---|
| Filetage vis | M5 |
| Couple de serrage | 3 Nm (1,5 mm² ... 16 mm²) |
| 4,5 Nm (25 mm² ... 35 mm²) | |
| Longueur à dénuder | 16 mm |
| Section de conducteur souple | 1,5 mm² ... 25 mm² |
| Section de conducteur rigide | 1,5 mm² ... 35 mm² |
| Section conduct. AWG | 15 ... 2 |
| Type de raccordement | Cosse à fourche |
| Section de conducteur souple | 1,5 mm² ... 16 mm² |
Classifications
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130803eCl@ss 8.027130803eCl@ss 9.027130803
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX ALIMENTATIONS FR.pdf | 26 Mbytes |
|
| PHOENIX CONTACT-2817741-VAL-MS BE | 119 Kbytes |
|
