PHOENIX_CONTACTInterfaceUMK-RJ45/S/8PTDA 2900682 PHOENIX CONTACT Module passif

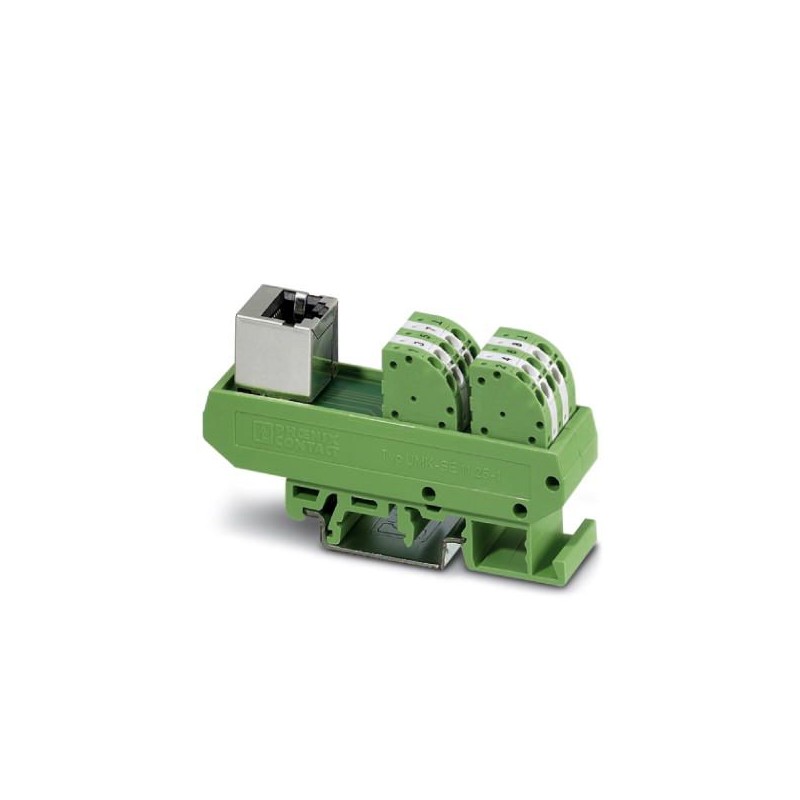

PHOENIX_CONTACT UMK-RJ45/S/8PTDA 2900682 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

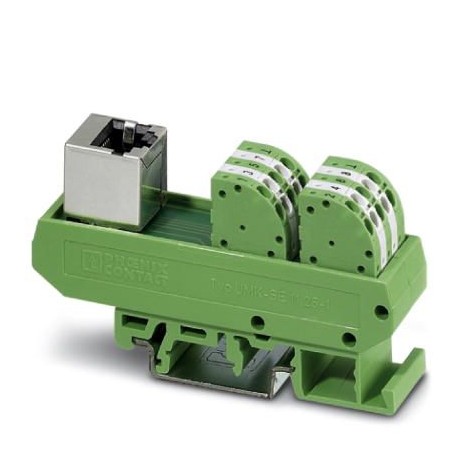

UMK-RJ45/S/8PTDA 2900682 PHOENIX CONTACT Module passif

Référence: UMK-RJ45/S/8PTDA

Code: 2900682

Fabricant: PHOENIX_CONTACT

Description:

Module passif
Module VARIOFACE pour le raccordement d’un connecteur femelle RJ45 avec des borniers doubles à ressort en technologie de connexion directe.

Catégories:

  • Commande industrielle API > Module de transfert
  • PHOENIX_CONTACT > Interface

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 70,22 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Données commerciales

Code de commande2900682
Unité de conditionnement1 pcs
Page cataloguePage 320 (IF-2011)
GTIN4046356524353
Poids par pièce (hors emballage)0,057 KGM
Numéro du tarif douanier85369010
Pays d'origineDE (Allemagne)

Cotes

Largeur25 mm
Hauteur91 mm
Profondeur51 mm

Conditions d'environnement

Température ambiante (fonctionnement)-20 °C ... 50 °C
Température ambiante (stockage/transport)-20 °C ... 70 °C

Généralités

Tension de service max. admissible25 V AC
50 V DC
Courant max. admissible (par branche)1 A
Courant max. admissible (alimentation en tension séparée)4 A
Nombre de pôles8
Emplacement pour le montageindifférent
Indice de protectionIP00

Caractéristiques de raccordement 1

Dénomination connexionNiveau terrain
Type de raccordementRaccordement à ressort
Longueur à dénuder8 mm
Section de conducteur rigide0,2 mm² ... 1,5 mm²
Section de conducteur souple0,2 mm² ... 1,5 mm²
Section conduct. AWG24 ... 16
Nombre de pôles10

Caractéristiques de raccordement 2

Dénomination connexionNiveau des automates
Type de raccordementConnecteur femelle RJ45
Nombre de connexions1
Nombre de pôles8

Normes et spécifications

DénominationDistances dans l'air et lignes de fuite
Normes/PrescriptionsDIN EN 50178: 1998-04
Tension d'isolement assignée50 V
Tension de choc assignée0,5 kV (1,2 / 50 μs)
IsolantIsolation fonctionnelle
Degré de pollution2
Catégorie de surtensionII

Environmental Product Compliance

China RoHSPériode d'utilisation conforme (EFUP) : 50 ans
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses.

Classifications

ETIM for 2900682 Commande industrielle API (EC002780)

Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique8
Nom de la caractéristiqueTension assignée (EF000228)
Valeur de la caractéristique30 V
Nom de la caractéristiqueCourant nominal assigné (EF000227)
Valeur de la caractéristique1 A
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique42.8 mm
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique22.4 mm
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique77 mm
Nom de la caractéristiqueType de montage (EF000003)
Valeur de la caractéristiqueProfilé chapeau 35 mm
