PHOENIX_CONTACTAlimentationsQUINT-DIODE/48DC/2X20/1X40 2320160 PHOENIX CONTACT Diode

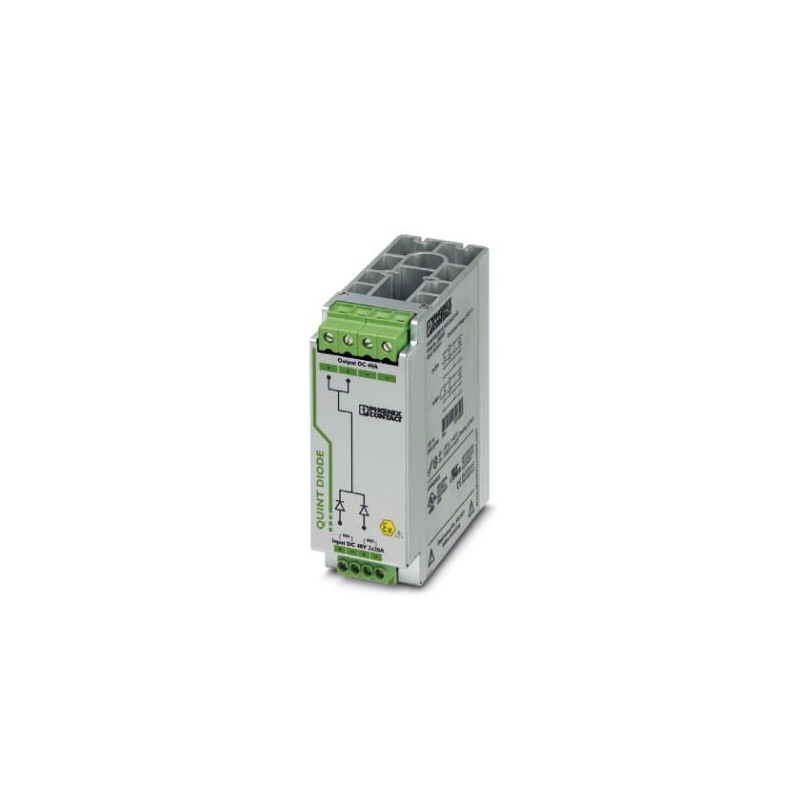

PHOENIX_CONTACT QUINT-DIODE/48DC/2X20/1X40 2320160 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

QUINT-DIODE/48DC/2X20/1X40 2320160 PHOENIX CONTACT Diode

Référence: QUINT-DIODE/48DC/2X20/1X40

Code: 2320160

Fabricant: PHOENIX_CONTACT

Description:

Diode
Module de diode sur rail symétrique 48 V DC/2x20 A ou 1x40 A. Redondance continue vers le consommateur.

Catégories:

  • Appareillage industriel basse tension > Limiteur de surtension
  • PHOENIX_CONTACT > Alimentations

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 200,73 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Données commerciales

Code de commande2320160
Unité de conditionnement1 pcs
Page cataloguePage 213 (C-6-2015)
GTIN4046356524759
Poids par pièce (hors emballage)0,750 KGM
Numéro du tarif douanier85049091
Pays d'origineCN (Chine)

Cotes

Largeur50 mm
Hauteur130 mm
Profondeur125 mm

Conditions d'environnement

Indice de protectionIP20
Température ambiante (fonctionnement)-40 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)
Température ambiante (stockage/transport)-40 °C ... 85 °C
Humidité de l'air max. admissible (service)≤ 95 % (à 25 °C, sans condensation)
Classe climatique3K3 (selon EN 60721)
Degré de pollution2
Hauteur d'installation2000 m

Données d'entrée

Plage de tension nominale d'entrée48 V DC
48 V DC
Plage de tension d'entrée30 V DC ... 56 V DC
30 V DC ... 56 V DC
Courant d'entrée nominal2x 20 A (-25 °C ... 60 °C)
1x 40 A (-25 °C ... 60 °C)
Courant d'entrée max.2x 30 A (-25 °C ... 40 °C)
1x 60 A (-25 °C ... 40 °C)
Courant d'entrée nominal2x 20 A (-25 °C ... 60 °C)
1x 40 A (-25 °C ... 60 °C)
Courant d'entrée max.2x 30 A (-25 °C ... 40 °C)
1x 60 A (-25 °C ... 40 °C)

Données de sortie

Tension de sortie nominale48 V DC
Courant nominal de sortie (IN)40 A (Augmentation de puissance)
20 A (Redondance)
Derating60 °C ... 70 °C (2,5 % / K)
Connectabilité en sérieNon
Puissance dissipée charge nominale max.14 W (IOUT= 20 A)

Généralités

Poids net0,75 kg
Rendement> 97 %
Classe de protectionIII
Indice de protectionIP20
MTBF (IEC 61709, SN 29500)40000000 h
Emplacement pour le montageProfilé horizontal NS 35, EN 60715
Conseils pour le montagejuxtaposable : PN≥50 %, horizontale 5 mm, près des composants actifs 15 mm, verticale 50 mm
juxtaposable : PN≥50 %, horizontale 0 mm, en haut verticale 40 mm, en bas verticale 20 mm

Caractéristiques de raccordement entrée

Type de raccordementRaccordement vissé
Section de conducteur rigide min.0,2 mm²
Section de conducteur rigide max.6 mm²
Section de conducteur souple min.0,2 mm²
Section de conducteur souple max.4 mm²
Section du conducteur AWG min.12
Section du conducteur AWG max.10
Longueur à dénuder7 mm
Filetage visM3

Caractéristiques de raccordement sortie

Type de raccordementRaccordement vissé
Section de conducteur rigide min.0,5 mm²
Section de conducteur rigide max.16 mm²
Section de conducteur souple min.0,5 mm²
Section de conducteur souple max.16 mm²
Section du conducteur AWG min.10
Section du conducteur AWG max.6
Longueur à dénuder10 mm
Filetage visM4

Normes et spécifications

Compatibilité électromagnétiqueConformité à la directive CEM 2014/30/UE
Connexion selon la normeCUL
Normes/PrescriptionsEN 61000-4-2
Décharge par contact8 kV (Décharge par contact)
Normes/PrescriptionsEN 61000-4-3
Plage de fréquence80 MHz ... 1 GHz
Intensité de champ20 V/m
Plage de fréquence1 GHz ... 3 GHz
Intensité de champ10 V/m
Normes/PrescriptionsEN 61000-4-4
RemarqueCritère A
Normes/PrescriptionsEN 61000-6-3
EN 61000-4-6
Plage de fréquence0,15 MHz ... 80 MHz
Tension10 V
Directive basse tensionConformité à la directive NS 2006/95/CE
Norme – sécurité électriqueEN 60950-1/VDE 0805 (SELV)
Norme – Equipement électronique des installations à courant fortEN 50178/VDE 0160 (PELV)
Norme – Faible tension de protectionCEI 60950-1 (SELV) et EN 60204-1 (PELV)
Norme, sectionnement sûrDIN VDE 0100-410
Norme - Protection contre les courants dangereux pour les personnes, exigences fondamentales pour un isolement sûr dans les équipements électriquesEN 50178
Homologations ULUL/C-UL Listed UL 508
Norme UL/C-UL Recognized UL 60950-1
UL ANSI/ISA-12.12.01 classe I, division 2, groupes A, B, C, D (site dangereux)
Choc18 ms, 30g, dans chaque direction (selon CEI 60068-2-27)
Vibrations (service)< 15 Hz, amplitude ±2,5 mm (selon CEI 60068-2-6)
15 Hz ... 150 Hz, 2,3g, 90 min.
ATEX II 3G Ex nA IIC T4 Gc
KEMA 10 ATEX 0165X
IECExEx nA IIC T4 Gc
IECEx KEM 10.0091

Classifications

ETIM for 2320160 Appareillage industriel basse tension (EC000683)

Nom de la caractéristiqueFonction (EF000030)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueType de tension de fonctionnement (EF005294)
Valeur de la caractéristiqueCC
Nom de la caractéristiqueTension de fonctionnement CC (EF008208)
Valeur de la caractéristique30 V
Nom de la caractéristiqueAvec affichage LED (EF005950)
Valeur de la caractéristiqueNon

FICHE TECHNIQUE - PDF

Titre
Taille
Type
PHOENIX CONTACT-2320160-QUINT-DIODE/48DC/2X20/1X40
122 Kbytes
PDF CATALOGUE PHOENIX ALIMENTATIONS FR
27 Mbytes
