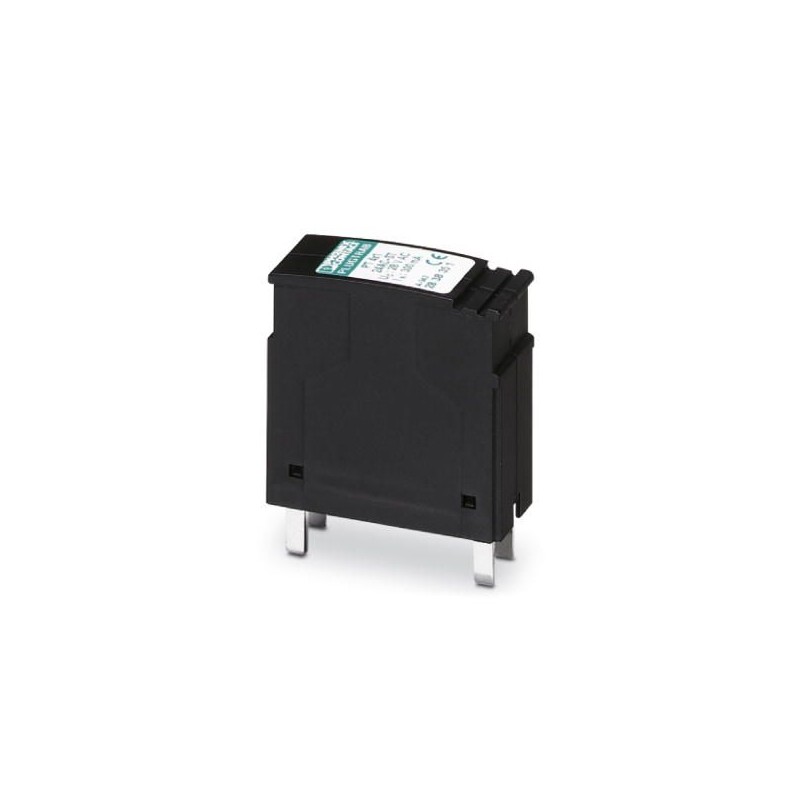

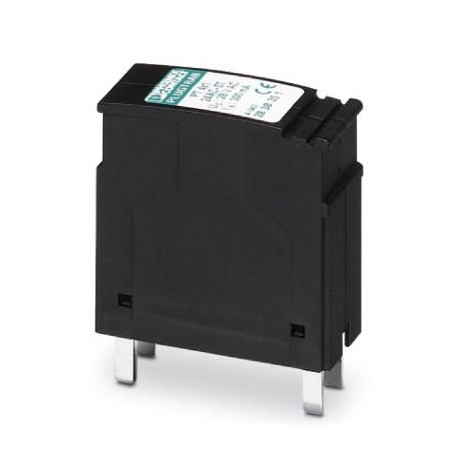

PT 4X1-24AC-ST 2838351 PHOENIX CONTACT Connecteur de protection antisurtension
PT 4X1-24AC-ST
2838351
PHOENIX_CONTACT
Connecteur de protection antisurtension
Fiche de protection. PT avec circ. Protec. p. 4 conduite. circuit. Signaux de masse unilatéraux. Dizaines. Réf. : 24 V AC
Protection par mise à la terre, contre la foudre et contre les surtensions > Parafoudre pour équipement informatique / mesure, commande et régulation
Trabtech (TT)
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2838351 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Page catalogue | Page 113 (C-4-2017) |
| GTIN | 4017918182731 |
| Poids par pièce (hors emballage) | 0,022 KGM |
| Numéro du tarif douanier | 85363010 |
| Pays d'origine | DE (Allemagne) |
Dimensions
| Hauteur | 45 mm |
|---|---|
| Largeur | 17,7 mm |
| Profondeur | 52 mm |
| Pas | 1 UL |
| Hauteur module complet | 90 mm |
| Largeur module complet | 17,7 mm |
| Profondeur module complet | 65,5 mm |
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 85 °C |
|---|---|
| Indice de protection | IP20 |
Généralités
| Matériau du boîtier | PA 6.6 |
|---|---|
| Classe d'inflammabilité selon UL 94 | V-0 |
| Coloris | noir foncé RAL 9005 |
| Normes pour les lignes de fuite et distances dans l'air | VDE 0110-1 |
| CEI 60664-1 | |
| Type de montage | sur embase |
| Type | Connecteur mâle |
| Sens de l'action | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
| Parafoudre contrôlable avec CHECKMASTER à partir de la révision de logiciel : | à partir rév. logiciel 1.00 |
Circuit de protection
| Classe d'essai CEI | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Classe de protection VDE | C1 |
| C2 | |
| C3 | |
| D1 | |
| Tension nominale UN | 24 V AC |
| Tension permanente maximale UC | 40 V DC |
| 28 V AC | |
| Courant de référence | 300 mA (45 °C) |
| Courant utile de service ICpour UC | ≤ 5 µA |
| Courant résidual IPE | ≤ 1 µA (avec PT 4X1+F-BE) |
| ≤ 20 µA (raccordement direct à la terre) | |
| Courant nominal de décharge In(8/20)µs (fil-terre) | 10 kA |
| Courant de décharge d'impulsion Iimp(10/350) µs | 2,5 kA (par circuit) |
| Courant de décharge global Itotal(8/20) µs | 20 kA |
| Courant de décharge Imax(8/20) µs maximal (fil-terre) | 10 kA |
| Courant d'impulsion nominal Ian (10/1000)µs (fil-terre) | 23 A |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) spike | ≤ 60 V |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) statique | ≤ 55 V |
| Tension résiduelle pour In(fil-terre) | ≤ 55 V |
| Niveau de protection Up(fil-terre) | ≤ 100 V (C2 - 10 kV / 5 kA) |
| Temps d'amorçage tA (fil-terre) | ≤ 1 ns |
| Perte d'insertion aE, asym. | 0,5 dB (≤ 1,5 MHz) |
| Fréquence limite fg (3 dB), asym. (PE) dans le système 50 Ohm | typ. 8 MHz |
| Fréquence limite fg (3 dB), asym. (PE) dans le système 150 Ohm | typ. 3 MHz |
| Fréquence limite fg (3 dB), asym. (PE) dans le système 600 Ohm | typ. 800 kHz |
| Capacité (fil-terre) | 1,1 nF |
| Résistance en série | 4,7 Ω 10 % |
| Message protection antisurtension défectueuse | aucun |
| Protection max. en amont nécessaire | 315 mA (T) |
| Résistance aux courants de choc (fil-terre) | C2 - 10 kV/5 kA |
| D1 - 2,5 kA |
Caractéristiques de raccordement
| Type de raccordement | Raccordement vissé (en relation avec une embase) |
|---|
Normes et spécifications
| Normes/Prescriptions | CEI 61643-21 |
|---|---|
| DIN EN 61643-21 | |
| UL 497B | |
| Normes/prescriptions | CEI 61643-21 2000 |
Classifications
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
| Caractéristique | Valeur |
|---|---|
| Tension nominale CC (EF008799) | 24 V |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX ALIMENTATIONS FR .pdf | 26 Mbytes |
|
| PHOENIX CONTACT-2838351-PT 4X1-24AC-ST | 126 Kbytes |
|
