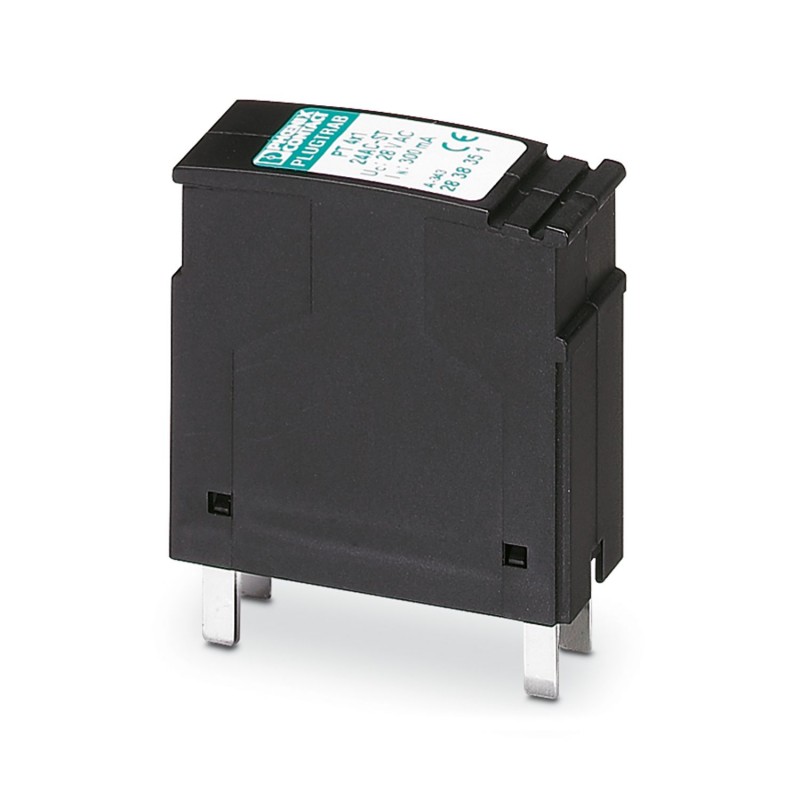

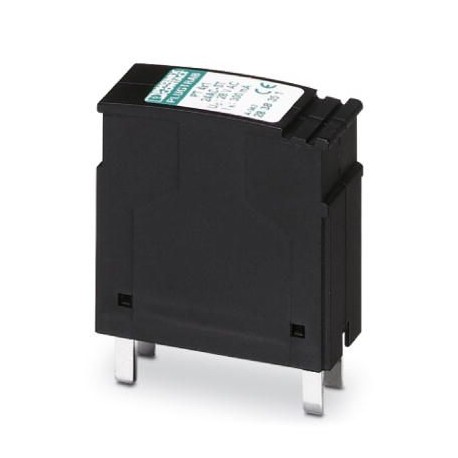

PT 4X1-12AC-ST 2838348 PHOENIX CONTACT Connecteur de protection antisurtension
PT 4X1-12AC-ST
2838348
PHOENIX_CONTACT
Connecteur de protection antisurtension
Fiche de protection PT avec circuit de protection pour circuits de signaux à 4 conducteurs mis à la terre d'un côté. Tension nominale : 12 V AC
Trabtech (TT)
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Type de produit | Protection antisurtension pour la technique MCR |
| Gamme de produits | PLUGTRAB PT |
| Classe d'essai CEI | C1 |
| C2 | |
| C3 | |
| D1 | |
| Classe de protection VDE | C1 |
| C2 | |
| C3 | |
| D1 | |
| Type | Connecteur mâle |
| Message protection antisurtension défectueuse | aucun |
| Parafoudre contrôlable avec CHECKMASTER à partir de la révision de logiciel : | à partir rév. logiciel 1.00 |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Degré de pollution | 2 |
| Tension nominale UN | 12 V AC |
| Type de raccordement | Raccordement vissé (en relation avec une embase) |
| Filetage vis | M3 |
| Couple de serrage | 0,8 Nm |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section conduct. AWG | 24 ... 12 |
| Dessin coté |  |
| Largeur | 17,7 mm |
| Hauteur | 45 mm |
| Profondeur | 52 mm |
| Graduation | 1 UL |
| Largeur module complet | 17,7 mm |
| Hauteur module complet | 90 mm |
| Profondeur module complet | 65,5 mm |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Matériau du boîtier | PA 6.6 |
| Caractéristiques mécaniques | |
| Paroi latérale ouverte | non |
| Sens de l'action | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
| Tension permanente maximale UC | 18 V DC |
| 13 V AC | |
| Courant de référence | 300 mA (45 °C) |
| Courant utile de service ICpour UC | ≤ 5 µA |
| Courant résidual IPE | ≤ 1 µA (avec PT 4X1-BE) |
| ≤ 20 µA (raccordement direct à la terre) | |
| Courant nominal de décharge In(8/20) µs (fil-terre) | 10 kA |
| Courant de décharge d'impulsion Iimp(10/350) µs | 2,5 A (par circuit) |
| Courant de décharge global Itotal(8/20) µs | 20 kA |
| Courant de décharge Imax(8/20) µs maximal (fil-terre) | 10 kA |
| Courant d'impulsion nominal Ian (10/1000)µs (fil-terre) | 49 A |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) spike | ≤ 30 V |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) statique | ≤ 25 V |
| Tension résiduelle pour In(fil-terre) | ≤ 31 V |
| Niveau de protection Up(fil-terre) | ≤ 70 V (C2 - 10 kV / 5 kA) |
| Temps d'amorçage tA (fil-terre) | ≤ 1 ns |
| Perte d'insertion aE, asym. | 0,5 dB (≤ 700 kHz) |
| Fréquence limite fg (3 dB), asym. (PE) dans le système 50 Ω | typ. 4 MHz |
| Capacité (fil-terre) | 2,5 nF |
| Résistance par circuit | 4,7 Ω 10 % |
| Message protection antisurtension défectueuse | aucun |
| Protection max. en amont nécessaire | 315 mA (T) |
| Courant de choc admissible (fil-terre) | C2 - 10 kV / 5 kA |
| D1 - 2,5 kA |
| Conditions ambiantes | |
| Indice de protection | IP20 |
| Température ambiante (fonctionnement) | -40 °C ... 85 °C |
| Classe de protection VDE | C1 |
| C2 | |
| C3 | |
| D1 | |
| Distances dans l'air et lignes de fuite | |
| Normes/Prescriptions | VDE 0110-1 / CEI 60664-1 |
| Normes Spécification informatique | |
| Normes/Prescriptions | CEI 61643-21 |
| DIN EN 61643-21 | |
| UL 497B | |
| CEI 61643-21 | |
| DIN EN 61643-21 | |
| UL 497B | |
| Normes/prescriptions | CEI 61643-21 |
| Remarque | 2000 |
| Type de montage | sur embase |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX ALIMENTATIONS FR .pdf | 26 Mbytes |
|
| PHOENIX CONTACT-2838348-PT 4X1-12AC-ST | 128 Kbytes |
|
